学习目的

熟悉FR-E700变频器的采用工作模式，学会模式变更方法。

基础知识

一、FR-E700变频器的运行模式

变频器在不同的运行模式下，各种按键、M旋钮的功能各异。所谓运行模式是指对输入到变频器的启动指令和设定频率的命令来源的指定。

一般来说，使用控制电路端子、在外部设置电位器和开关来进行操作的是“外部运行模式”，使用操作面板或参数单元输入启动指令、设定频率的是“PU运行模式”，通过PU接口进行RS-485通讯或使用通讯选件的是“网络运行模式（NET运行模式）”在此不讲通讯。在进行变频器操作以前，必须了解其各种运行模式，才能进行各项操作。

FR-E700系列变频器通过参数Pr.79的值来指定变频器的运行模式，设定值范围为0，1，2，3，4，6，7；这7种运行模式的内容以及相关LED指示灯的状态如表3-3所示。

表3-7　运行模式选择（Pr.79）

二、熟悉FR-E700变频器的模式变更方法

变频器出厂时，参数Pr.79设定值为0。当停止运行时用户可以根据实际需要修改其设定值。(www.daowen.com)

修改Pr.79设定值的一种方法是：按键使变频器进入参数设定模式；旋动M旋钮，选择参数Pr.79，用键确定之；然后再旋动M旋钮选择合适的设定值，用键确定之；两次按键后，变频器的运行模式将变更为设定的模式。

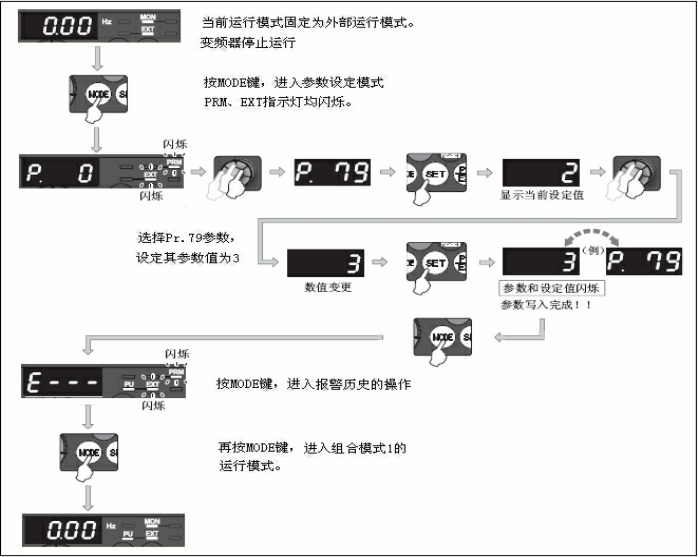

图3-17　FR-E700变频器的模式变更方法

实训操作

变频器模式变更练习。

三、变频器常用模式操作特点

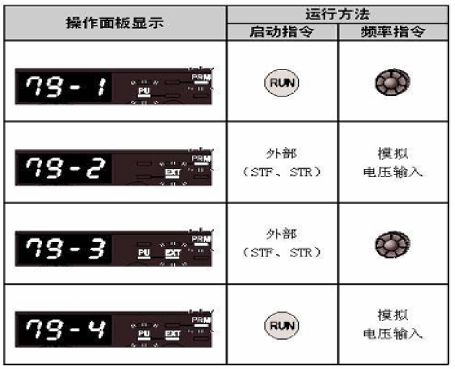

表3-8　变频器常用模式操作特点一览表

实训操作

变频器模式变更练习。
