学习目的

熟悉变频器常用端子的作用，识记常用端子的作用，学会变频器端子接线方法。

基础知识

FR-E700变频器的基本接线图。

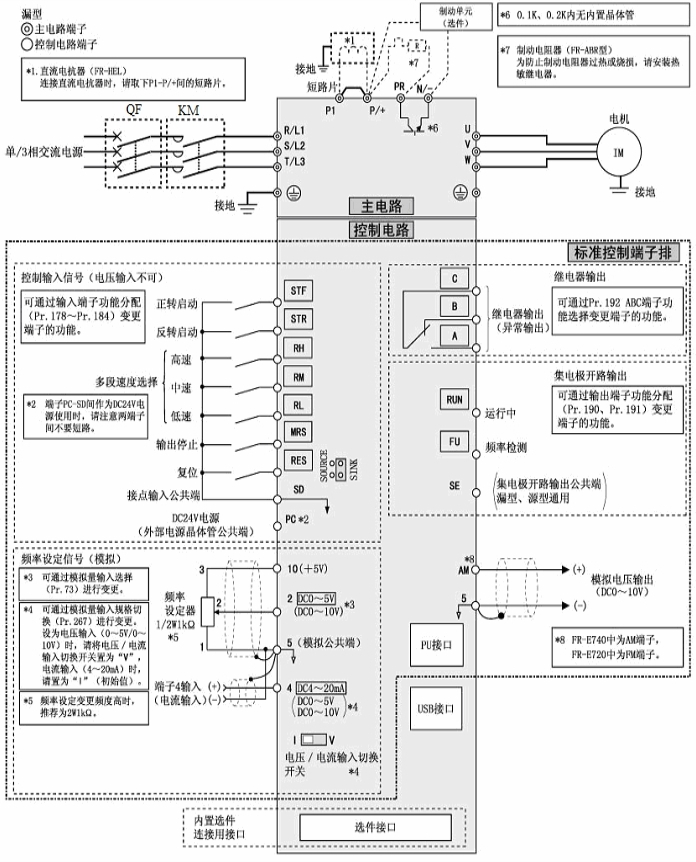

三菱变频器不同型号的电路端子相似但又略有不同，FR-E700型变频器的基本接线图如图3-7所示。

图3-7　FR-E700型变频器的基本接线图

一、主电路接线

主电路电源和电动机的连接如图3-8和3-9所示，电源接R（L1）、S（L2）、T（L3），接线时不考虑电源的相序。使用单相电源时必须接R、S端。电动机接到U、V、W端子上。当加入正转开关信号时，电动机旋转方向从轴向看时为逆时针方向。

1.主电路接线端子接线图

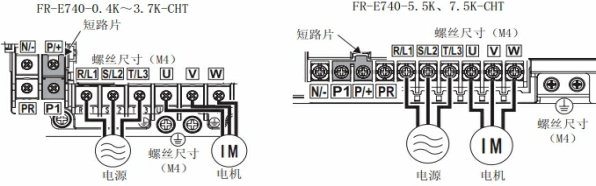

图3-8　主电路接线端子接线图

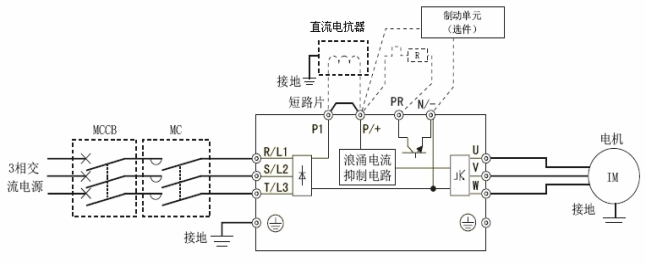

图3-9　主电路接线图

2.主电路接线时要注意以下几点

（1）主电路接线时，应确保输入、输出端不能接错，电源线必须连接至R/L1、S/L2、T/L3，绝对不能接U、V、W，否则会损坏变频器。变频器与电机必须良好接地。

（2）交流接触器KM用作变频器的安全保护，变频器的通断电是在变频器停止输出状态下进行的，在运行状态下一般不允许通过此交流接触器来切断变频器的电源，否则可能降低变频器寿命。

（3）端子P1、P/+之间用以连接直流电抗器，不须连接时，两端子间短路。

（4）P/+与PR之间用以连接制动电阻器；P/+与N/-之间用以连接制动单元选件。

（5）为使电压下降在2%以内，请用适当型号的电线接线。布线距离最长为500米。

（6）运行后，若需要改变接线的操作，必须在电源切断10分钟以上，用万用表检查电压后方可进行。因为断电后一段时间内，电容上仍然有危险的高电压。

（7）不要在变频器输出侧安装电力电容器、浪涌抑制器和无线电噪声滤波器。

（8）在有工频与变频器切换的操作中，电动机必须从变频器切除后才能接入工频，工频与变频控制接触器之间要互锁。

二、控制电路接线

1.控制电路端子排列(www.daowen.com)

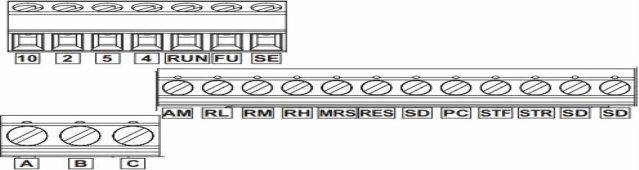

控制电路端子排列如图3-10所示。端子SD.SE和5为I/O信号的公共端子，请不要将这些公共端子相互连接或接地。

图3-10　控制电路端子图

2.控制电路输入端子的功能说明

见表3-2。

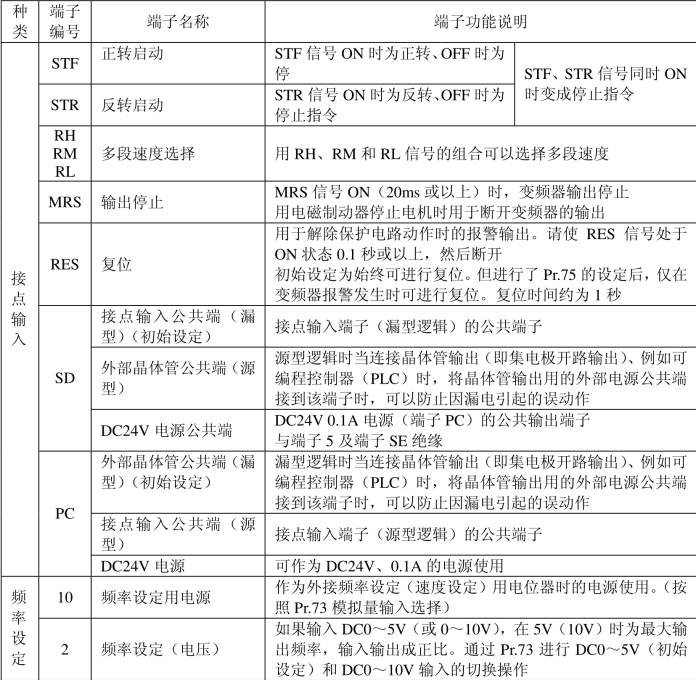

表3-2　控制电路输入端子的功能说明

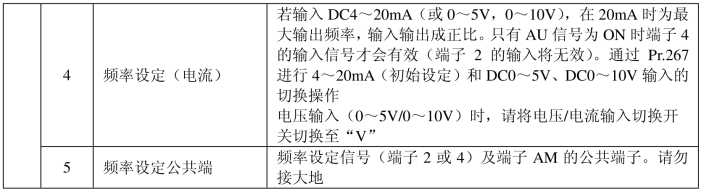

续表

3.控制电路接点输出端子的功能说明

见表3-3。

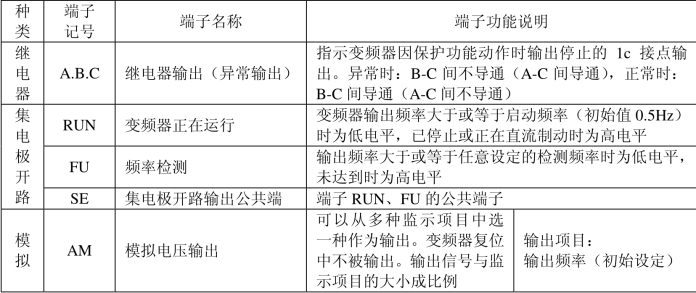

表3-3　控制电路接点输出端子的功能说明

4.控制电路网络接口的功能说明

见表3-4。

表3-4　控制电路网络接口的功能说明

5.控制回路端子的接线时注意

（1）必须使用双绞线或者屏蔽线，而且必须与主回路、强电回路分开布线；

（2）由于控制回路的频率输入信号微弱，所以在接点输入的场合，为了防止接触不良，应使用两个并联的接点或双接点；

（3）控制回路建议使用0.3～0.75mm2的电线，且长度为30m及以下。

（4）异常输出端子（A.B.C）上请务必接上继电器线圈或指示灯。

实训操作

指出变频器各接线端子的作用。
