学习目的
熟悉变频器实训台的组成,学会选用器件及接线端子。
基础知识
一、变频调速实训装置
如图3-3为变频调速实训装置,它包括电源部分、控制装置部分、变频器部分,控制器件接线采用36V安全电压,变频器电源用380V交流电源,所有接线全部用插接式,无外漏线头,操作方便,安全可靠,是一种理想的实训装置。

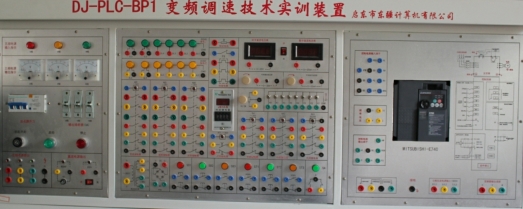

图3-3 变频调速实训装置
1.电源部分

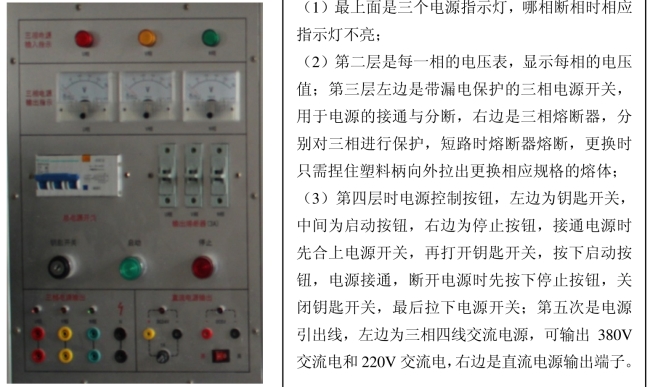

图3-4 变频器电源部分
(www.daowen.com)

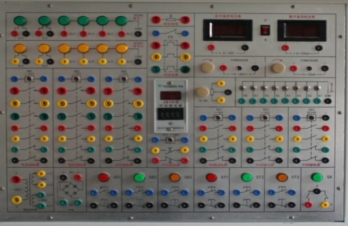

图3-5 变频器控制器件部分
2.控制器件部分
(1)图片中间部分中心部位长方形的是时间继电器,时间继电器下方是时间继电器的线圈及常开、常闭延时触点,时间继电器上方是热继电器热元件和常闭触点,热继电器上方为制动电阻。
(2)图左边上方部分指示灯,其中黑色为公共端,图片左边中间为交流接触器,共有三个,最上方为线圈插孔,中间为三对主触点,再往下为2对常开辅助触点,接触器最下方为两对常闭触点,最下面一层左边为变压器,将380V交流电源变成36V及24V交流电源,变压器右边为直流电压输出端子,直流电源输出右边为六个复合按钮,有的能够锁住,最右边是个转换开关,单刀双掷开关。
(3)右边部分上方毫安表和毫伏表,表的下方是可调电流、电压端子,用于变频器电压、电流输入调速控制。
(4)时间继电器右边上方左边为可调电位器,可调电位器右边是8个开关,其中黑色为公共端,开关下方为三个中间继电器,最上方为线圈,线圈下方是两对常开触点,再下方是两对常闭触点。
3.变频器控制部分

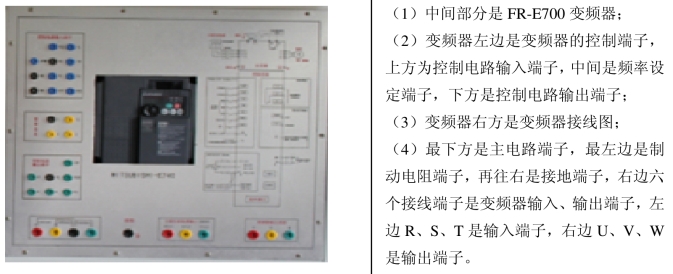

图3-6 变频器控制部分
实训操作
指出变频器实训台各部分的作用。
