一、课前准备

同任务一。

二、问题思考

有些情况下要求电动机能够提供2种速度以满足需要，分析下列双速电动机控制线路。

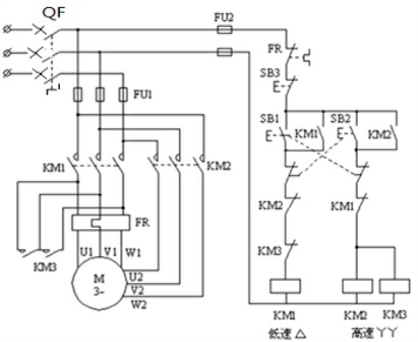

图2-64　三相双速电动机控制线路图

三、实训任务

三相双速电动机控制线路的安装（6课时）。

四、实训目标

技能目标

1.掌握三相双速电动机控制线路的自检方法；

2.掌握电动机硬线布线接线工艺；

3.学会三双速电动机控制线路的安装。

职业素养

1.学会节约耗材；

2.养成安全用电的习惯。

五、任务分析

1.重点

三相双速电动机控制线路的安装。

2.难点

线路的检修。

3.关键

线路的检测。

六、任务实施过程

（一）三相双速电动机控制线路的接线方法（1课时）

基础知识

1.三相双速电动机控制线路的工作原理（略）

2.双速电动机的接线

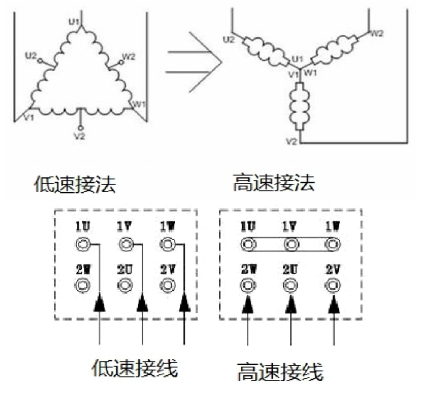

图2-65　双速电动机的接线图

3.接线思路

（1）主电路。①顺序连接，从上至下，依次连接；②先接KM1，后接KM2、KM3。

（2）控制电路：①接点顺序连接法：从上往下接，从左往右接，完成一个节点再进行下一个节点，先接的点为上，后接的为下，不允许上下颠倒。②按钮辐射法：先接完按钮，后从按钮向外辐射形向外接线。注意事项：按钮向外接线时，每根线都应按要求接线，不允许接错。

4.教师指导学生画接线图

技能训练

学生绘制接线图，讨论如何接线，师巡回指导。

（二）三相双速电动机控制线路主电路的安装（2课时）

技能训练

1.主电路接线

2.主电路检测

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

（三）三相双速电动机控制线路控制电路的安装（2课时）

1.学生按原理图以节点顺序连接法接线

2.检测

（1）学生小组讨论检测方法。

（2）线路检测。①学生自己检测；②教师检测组长接线是否正确，让组长学会检测方法；③组长检测组内成员接线是否正确。

（四）三相双速电动机控制线路的通电试验（1课时）

技能训练

1.线路自检；

2.通电试车。

附1：三相异步电动机接线实训任务评价表及等级认定评价标准

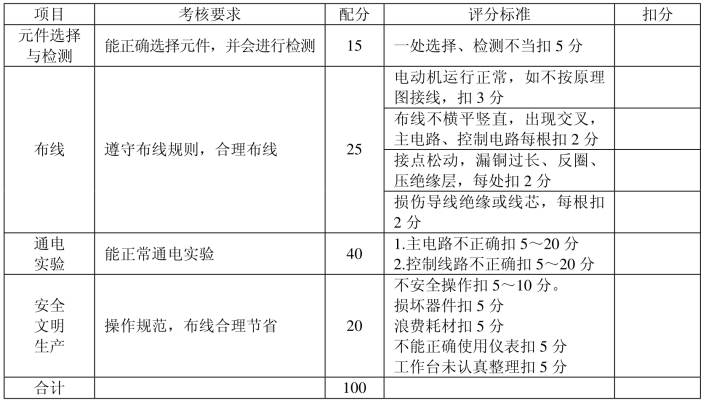

三相异步电动机接线实训任务评价表

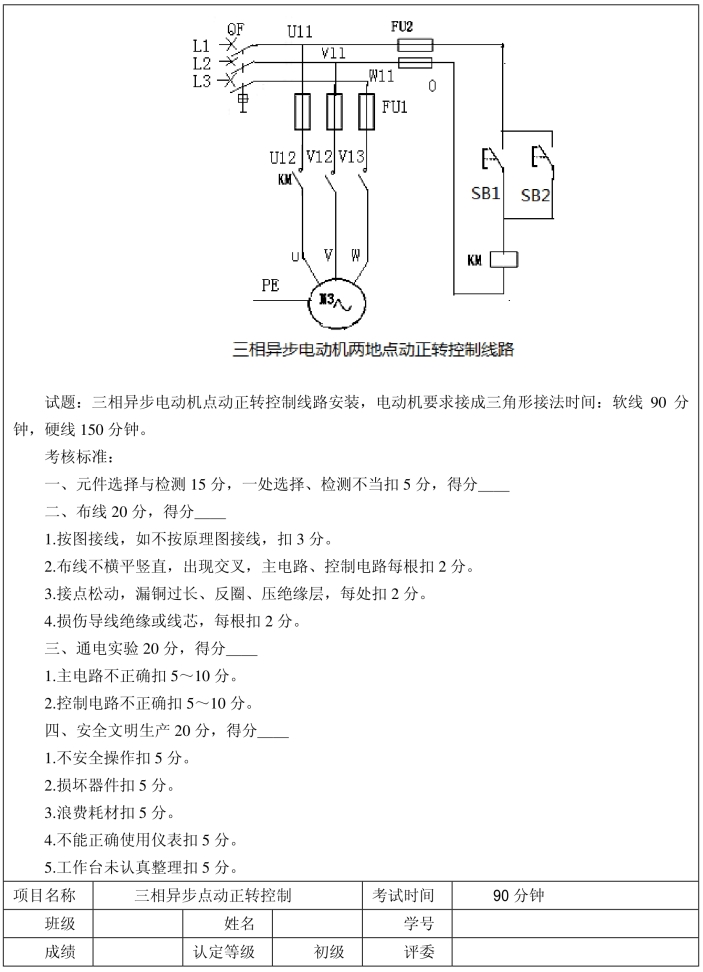

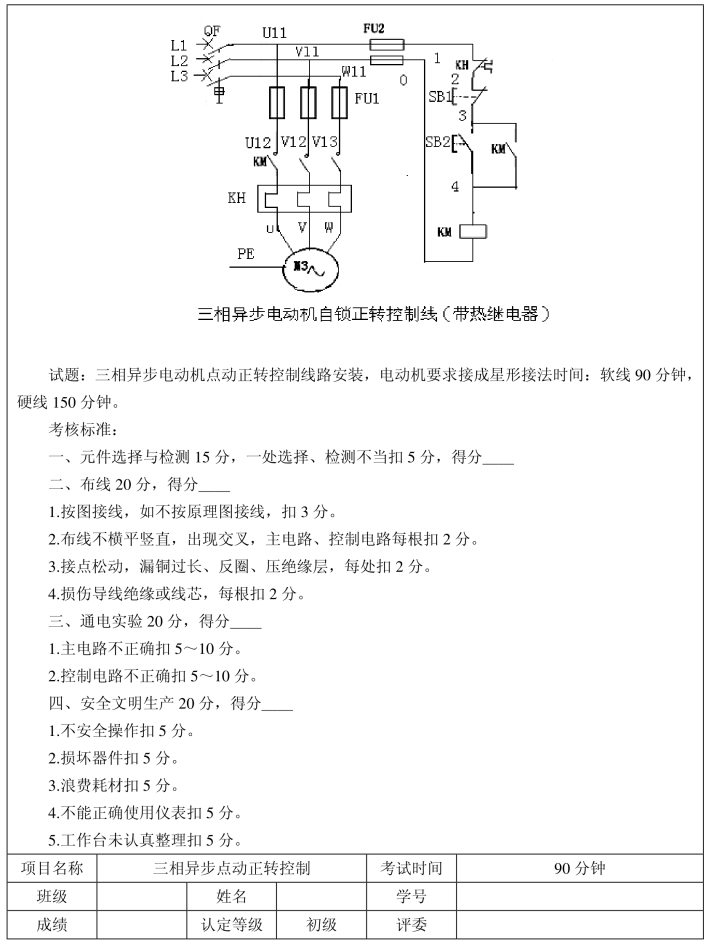

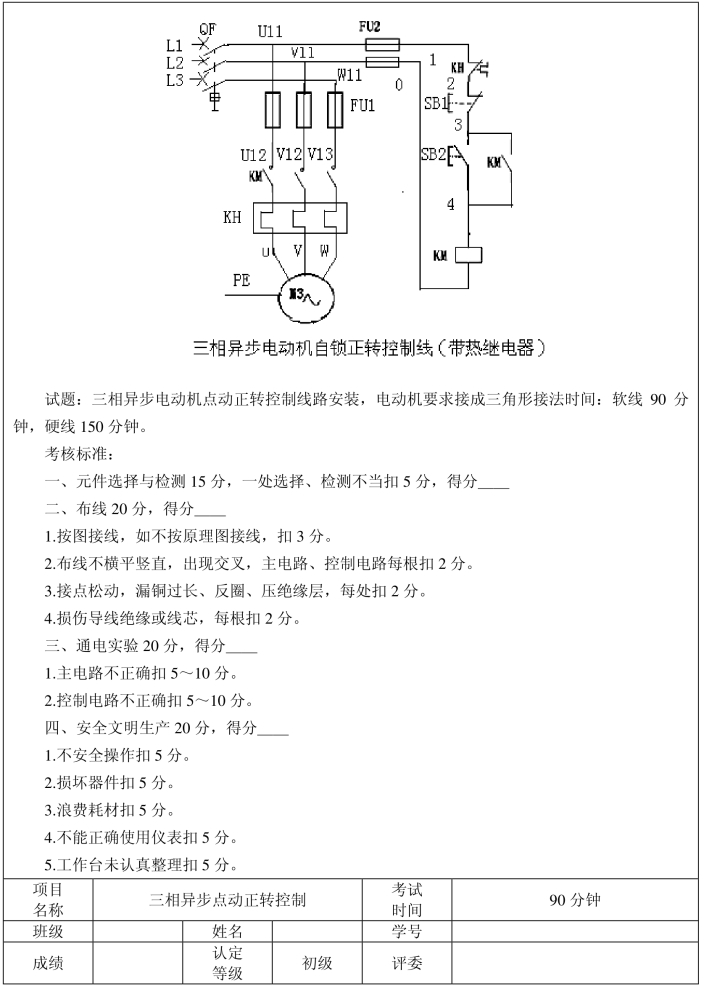

三相异步电动机接线实训初级试题一

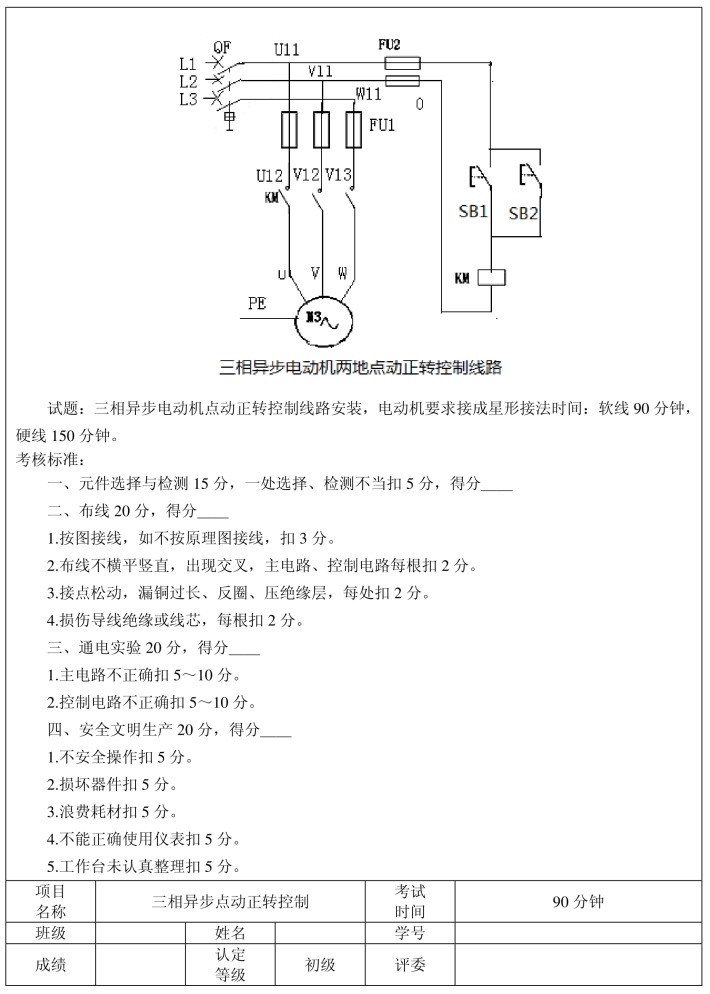

三相异步电动机接线实训初级试题二

三相异步电动机接线实训初级试题三

三相异步电动机接线实训初级试题四

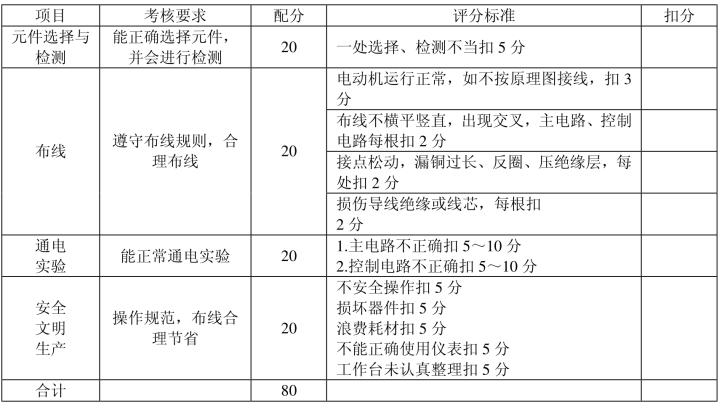

初级实训评价表

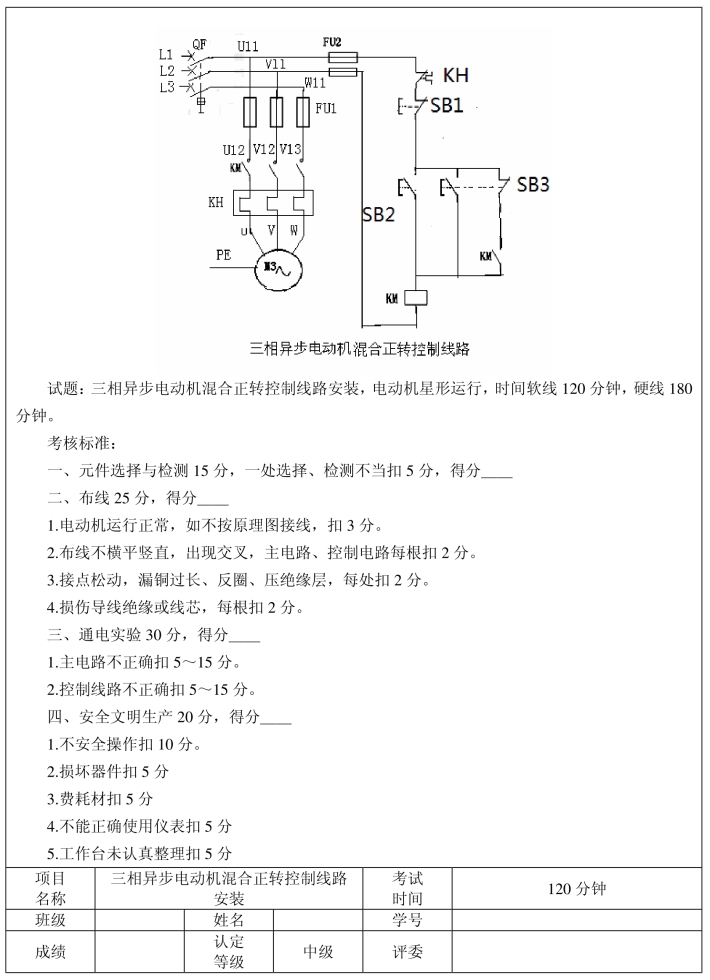

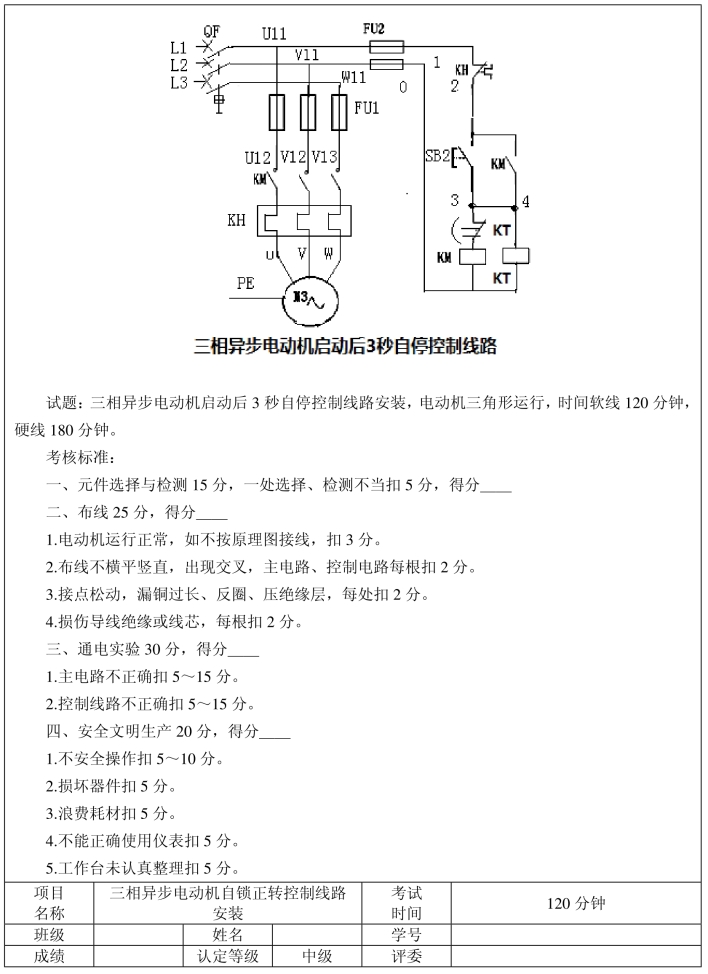

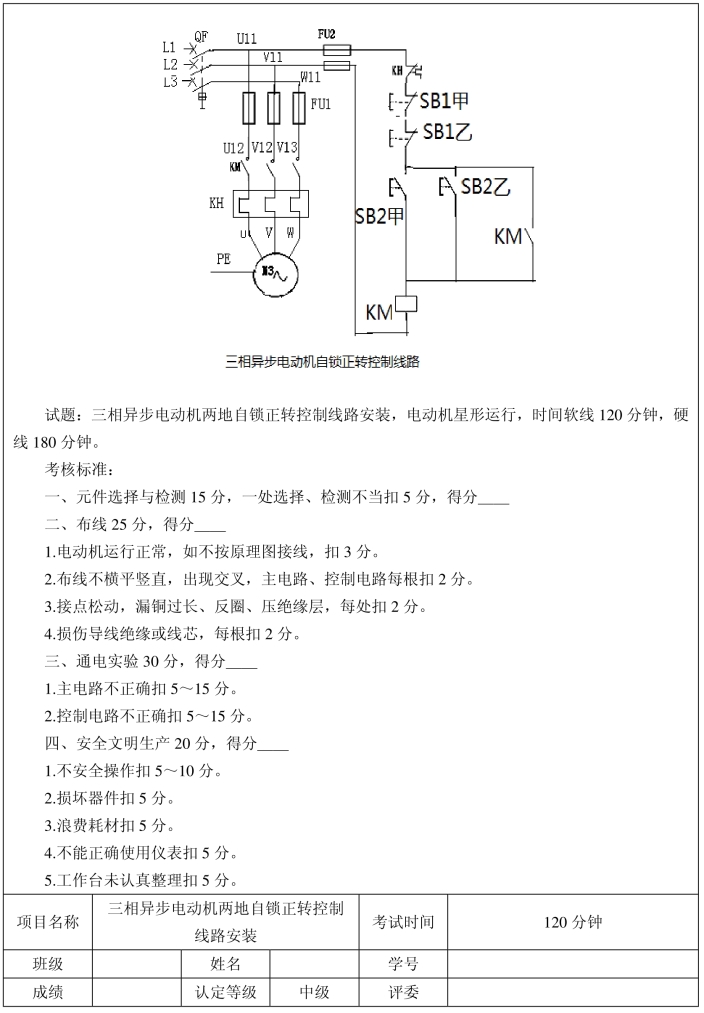

三相异步电动机接线实训中级试题一

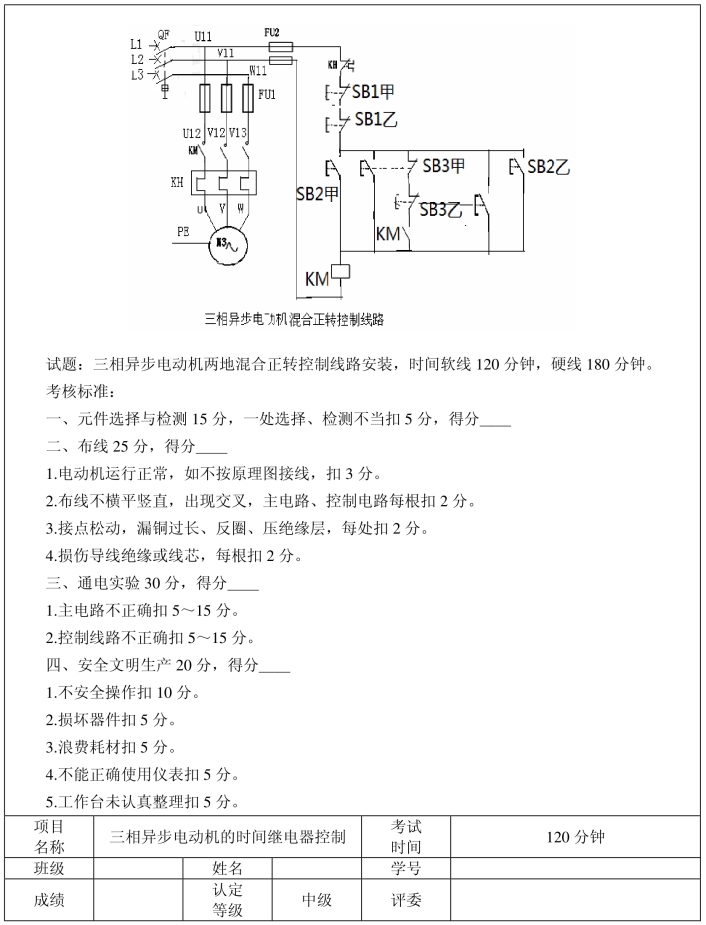

三相异步电动机接线实训中级试题二

三相异步电动机接线实训中级试题三

三相异步电动机接线实训中级试题四

中级实训评价表

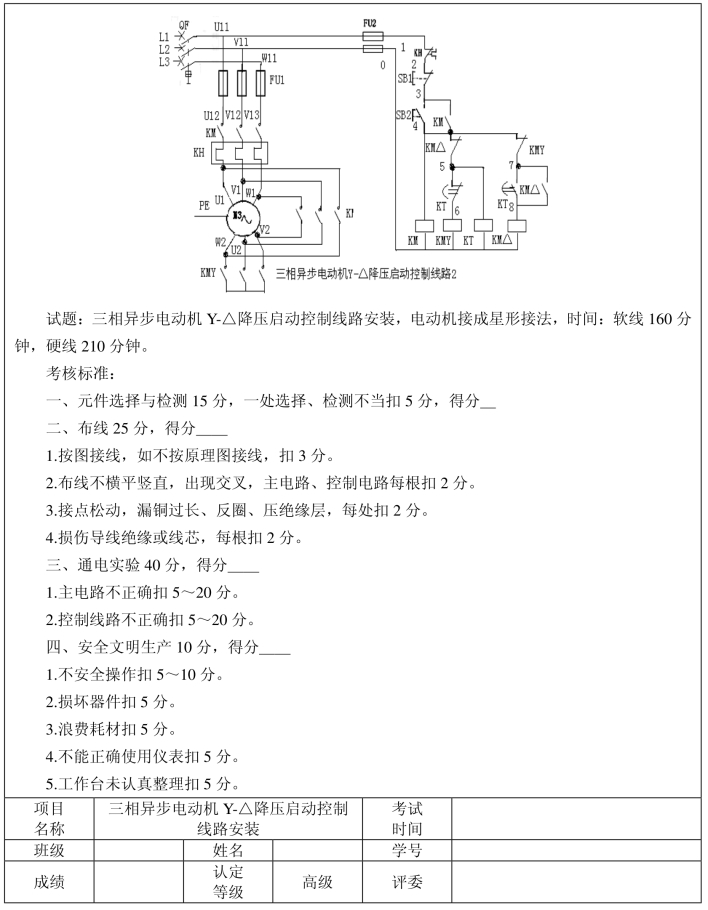

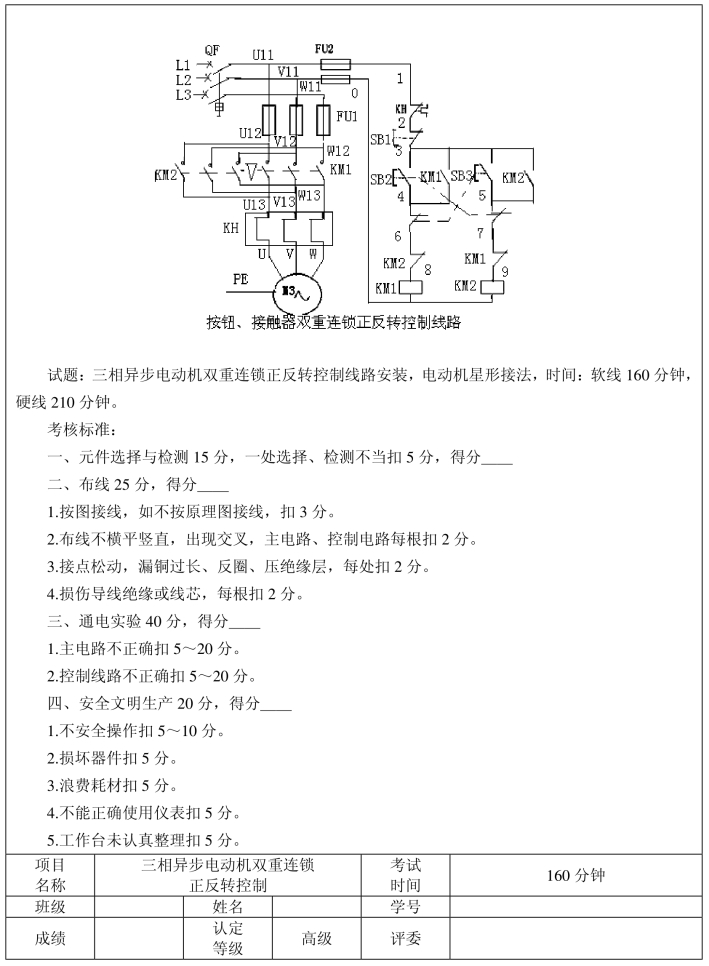

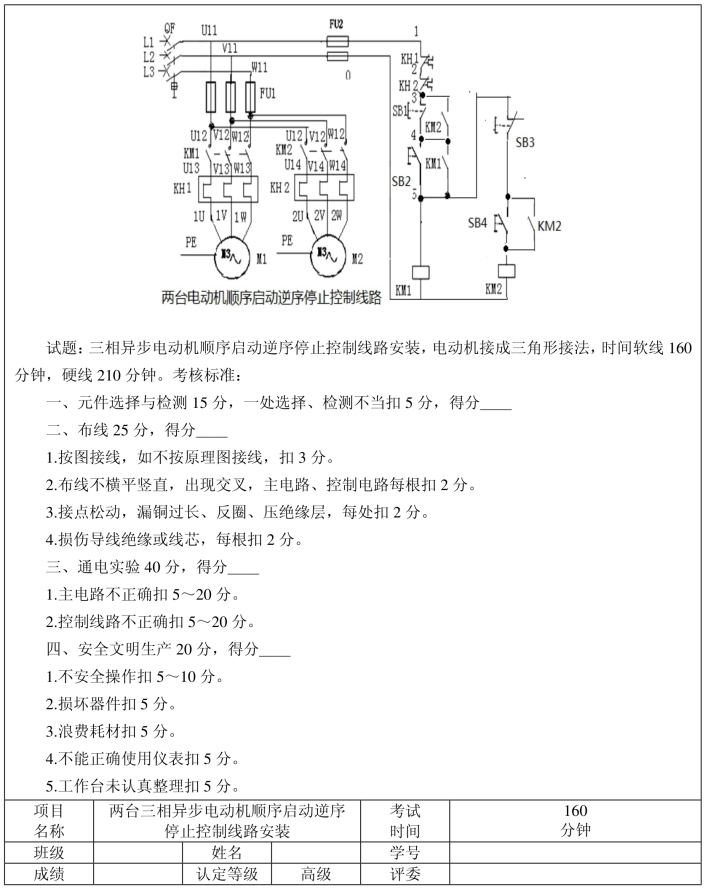

三相异步电动机接线实训高级实训试题一

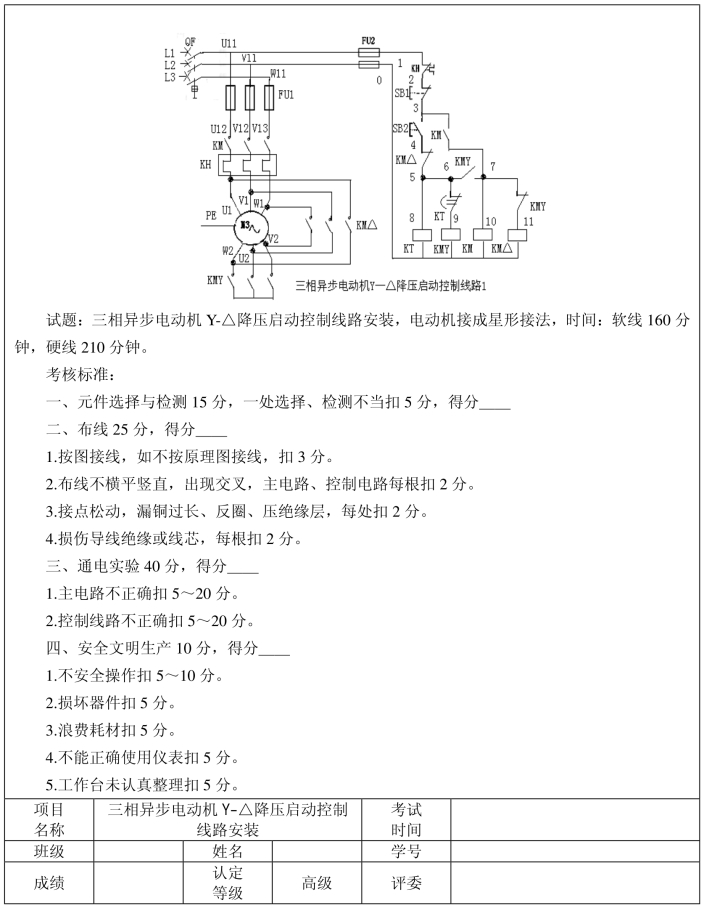

三相异步电动机接线实训高级实训试题二

三相异步电动机接线实训高级实训试题三

三相异步电动机接线实训高级实训试题四

高级实训评价表

附2：电力拖动控制线路理论试题

一、选择题

1.交流接触器在电力拖动控制电路中的保护作用为（　）

A.短路保护　B.欠压、失压保护　C.过载保护　D.过流保护

2.热继电器的热元件应（　）

A.串联在主电路中　B.并联在主电路中

C.串联在控制电路中　D.并联在控制电路中

3.熔断器在电力拖动控制线路中的作用是（　）

A.欠压保护　B.过载保护　C.短路保护　 D.失压保护

4.在机床控制电路中，其中有欠压、失压保护的电器是（　）

A.时间继电器　B.热继电器　C.熔断器　D.接触器

5.自动空气开关的电磁脱扣器用作（　）

A.过载保护　B.短路保护　C.欠压保护　D.断相保护

6.按复合按钮时（　）

A.动合先闭合　B.动断先断开

C.动合动断同时动作　D.动断动作，动合不动作

7.交流接触器中装设缓冲弹簧的作用是（　）

A.增大铁心磁通　B.减缓铁心冲击　C.消弱铁心磁通　D.消除铁心振动

8.熔断器在电力拖动控制电路中的保护作用为（　）

A.短路保护　B.欠压、失压保护　C.过载保护　D.过流保护

9.热继电器的常闭触点应（　）

A.串联在主电路中　B.并联在主电路中

C.串联在控制电路中　D.并联在控制电路中

10.电流继电器在电力拖动控制线路中的作用是（　）

A.过电流保护　B.过载保护　C.短路保护　D.失压保护

11.选择绝缘电阻表的原则是（　）

A.绝缘电阻表额定电压要大于被测设备的工作电压

B.一般选择1000V的绝缘电阻表

C.选用准确度高，灵敏度高的绝缘电阻表

D.绝缘电阻表测量范围与被测绝缘电阻的范围相适应

12.测量额定电压380V三相异步电动机的绝缘电阻时，应使用（　）绝缘电阻表

A.500V　B.1000V　C.2500V　D.3000V

13.电工钳、电工刀、螺钉旋具属于（　）

A.电工基本安全用具　 B.电工辅助安全用具

C.电工基本工具　D.一般防护安全用具

14.螺旋式熔断器在电路中的正确装接方法是（　）

A.电源线应接在熔断器的上接线座，负载线应接在下接线座

B.电源线应接在熔断器的下接线座，负载线应接在上接线座

C.没有固定规律，可以随意连接

D.电源线应接瓷座，负载线应接瓷帽

15.断路器的脱扣器一般没有（　）脱扣器

A.电流　B热　C.电压　D.漏电

16.电力拖动电气原理图的识读步骤第一步是（　）

A.看用电器　B.看电源　C.看电气控制元件　D.看辅助元件

17.阅读电器安装图的主电路时，要按（　）顺序。

A.从下到上　B.从上到下　C.从左到右　D.从前向后

18.维修电工以电气原理图、（　 ）和平面布置图最为重要。

A.配线方式图　B.安装接线图　C.接线方式图　D.组件位置图

19.主电路的编号在电源开关的出线端相序依次为（　）

A.U、V、W　B.U11、V11、W11　C.L1、L2、L3

20.交流接触器的基本结构由（　）组成

A.操作手柄、动触刀、静插座、进线座、出线座和绝缘底板

B.电磁机构、触头系统、灭弧装置、辅助部件

C.主触头、辅助触头、灭弧装置、脱扣装置、保护装置、动作机构

D.电磁机构、触头系统、辅助部件、外壳

21.按钮开关作为主令电器，当作为停止按钮时，其颜色应选（　）色

A.绿　B.黄　C.白　D.红

22.交流接触器在检修时，若发现短路环损坏，该接触器（　）工作

A、能继续　B.不能继续　C.在额定电流下可以　D.不影响

23.交流接触器的铁心端面安装短路环的目的是（　）

A、减缓铁心冲击　B.减少铁磁损耗　C.减少铁心振动　D.增大铁心磁通

24.当交流接触器线圈电压在（　）%UN以下时，交流接触器动铁心应释放，主触头自动打开切断电路，起欠电压保护作用。

A.85　B.50　C.30　D.90

25.接触器的额定电压是指（　）的额定电压。

A.电源　B.线圈　C.主触头　D.负载

26.交流接触器一般不采用（　）灭弧装置。

A.桥式结构双断口触头　B.金属栅片式　C.磁吹式　D.窄缝式

27.下列电器属于主令电器的是（　）。

A.刀开关　B.接触器　C.熔断器　D.按钮

30.按下按钮电动机得电运转，松开按钮电动机失电停转的控制方法称为（　）

A.点动控制　B.连续控制　C.正反转控制　D.点动与连续运转

31.一般热继电器的热元件按电动机额定电流来选择电流等级，其整定值为（　）

A.0.3～0.5　B.0.95～1.05　C.1.2～1.3　D.1.3～1.4

32.热继电器的双金属片弯曲是由于（　）

A.机械强度不同　B.热膨胀系数不同　C.温差不同　D.受外力的作用

33.三相交流异步电动机，应选用低压电器（　）作为过载保护。

A.热继电器　B.过电流继电器　C.熔断器　 D.断路器

34.热继电器在电动机控制电路中不能作为（　）。

A短路保护　B.过载保护　C.断相保护　D.电流不平衡运行保护

35.热继电器是利用电流的（　）来推动动作机构，使触头系统闭合或分断的保护电器。

A.热效应　B.磁效应　C.机械效应　 D.化学效应

36.热继电器的常闭触头串联在（　）。

A.控制电路中　B.主电路中　C.保护电路中　D.照明电路中

37.对于三相笼型异步电动机的多地控制，须将多个启动按钮并联、多个停止按钮（　），才能达到要求。

A.串联　B.并联　C.自锁　D.混联

38.使电动机在松开按钮后，也能保持连续运行的控制电路是（　）。

A.点动控制　B.接触器自锁控制电路

C.接触器互锁控制电路　D.接触器连锁控制电路

39.自锁是通过接触器自身的（　），使线圈保持得电的作用，并与起动按钮并联。

A.辅助常开　B.辅助常闭　C.主触头　D.连锁

40.接触器自锁控制电路，除接通或断开电路外，还具有（　）功能。

A.失电压和欠电压保护　B.短路保护　C.过载保护　D.零励磁保护

41.三相交流异步电动机旋转方向由（　）决定。

A.电动势方向　B.电流方向　C.频率　D.旋转磁场方向

42.要使三相异步电动机反转，只要（　）就能完成。

A、降低电压　B.降低电流　C.将任意两根电源线对调　D.降低电路功率

43.实现三相异步电动机的正反转是（　）实现的。

A.正转接触器的常闭触点和反转接触器的常闭触点连锁

B.正转接触器的常开触点和反转接触器的常开触点连锁

C.正转接触器的常闭触点和反转接触器的常开触点连锁

D.正转接触器的常开触点和反转接触器的常闭触点连锁

44.接触器衔铁振动或噪声过大的原因有（　）

A.短路环损坏或脱落　B.衔铁歪斜或铁心端面有锈蚀油污

C.电源电压偏低　D.以上都是

45.三相异步电动机的正反转控制关键是改变（　）。

A.电源电压　B.电源相序　C.电源电流　D.负载大小

46.正反转控制电路，在实际工作中最常用的、最可靠的是（　）。

A.倒顺开关　B.接触器连锁　C.按钮连锁　D.按钮、接触器双重连锁

47.按复合按钮时，（　）。

A.常开先闭合，常闭后断开　B.常闭先断开，常开后闭合

C.常开、常闭同时动作　D.常闭动作，常开不动作

48在操作按钮联锁或按钮接触器双重联锁的正反转控制电路中，要使电动机从正转改为反转，正确的操作方法是（　）。

A.可直接按下反转起动按钮　B.必须先按下停止按钮，再按下反转起动按钮

C.可直接按下正转起动按钮　D.必须先按下停止按钮，再按下正转起动按钮

49.生产机械的位置控制是利用生产机械运动部件上RL的挡块与（　）的相互作用而实现的。

A.位置开关　B.挡位开关　C.转换开关　D.联锁按钮

50.下列型号属于主令电器的是（　）

A.CJIO-40/3　B.RL1-15/2　C.JLXK1-211　D.DZ10-100/330

51.行程开关是一种将（　）转换为电信号的自动控制电器。

A.机械信号　B.弱电信号　C.光信号　D.热能型号

52.工厂车间的行车需要位置控制，行车两头的终点处各安装一个位置开关，这两个位置开关要分别（　）在正转和反转控制电路中。

A.串联　B.并联　C.混联　D.短接

53.自动往返控制电路需要对电动机实行自动转换的（　）控制才能达到要求。

A.自锁　B.点动　C.连锁　D.正、反转

54.晶体管无触点开关的应用范围比普通位置开关更（　）。

A.窄　B.广　 C.接近　 D.极小

55.完成工作台自动往返行程控制要求的主要电器元件是（　）。

A.行程开关　B.接触器　C.按钮　 D.组合开关

56.自动往返控制电路属于（　）电路。

A.正反转控制　B.点动控制　C.自锁控制　D.顺序控制

57 .检测各种金属，应选用（　 ）型的接近开关。

A.超声波　B.永磁型及磁敏元件　C.高频振荡　D.光电

58.中间继电器的工作原理是（　）。

A.电流化学效应　B.电流热效应　C.电流机械效应　D.与接触器完全相同

59.中间继电器的基本构造（　）。

A.由电磁机构、触头系统灭弧装置、辅助部件等组成

B.与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置

C.与接触器完全相同

D.与热继电器结构相同

60.两台电动机M1与M2为顺序起动逆序停止，当停止时，（　）。

A.M1先停止，M2后停止　B.M2先停止，M1后停止

C.M1与M2同时停止　D.M1停止，M2不停止

61.要求几台电动机的起动或停止必须按照一定的先后顺序来完成的控制方式，称为电动机得（　）。

A.顺序控制　B.异地控制　C.多地控制　D.自锁控制

62.顺序控制可通过（　）来实现。

A.主电路　B.辅助电路　C.控制电路　D.主电路和控制电路

63.为了使异步电动机能采用Y-△减压起动，电动机在正常运行时必须是（　）。

A.Y连接　B.△连接　C.Y/△连接　D.延边三角形连接

64.晶体管时间继电器按构成原理分为（　）两类。(www.daowen.com)

A.电磁式和电动式　 B.整流式和感应式

C.阻容式和数字式　 D.磁电式和电磁式

65.晶体管时间继电器比气囊式时间继电器在寿命长短、调节方便、和耐冲击三项性能相比（　）。

A.差　B.良　C.优　D.因使用场合不同而异

66.时间继电器的文字符号为（　）。

A.KT　B.FR　C.SJ　D.PE

67.通电延时型的时间继电器，他的动作轻情况为（　）。

A.线圈通电时触点延时动作，断电时触头瞬时动作

B.线圈通电时触点瞬时动作，断电时触头延时动作

C.线圈通电时触点不动作，断电时触头动作

D.线圈通电时触点不动作，断电时触头延时动作

68.Y-△减压起动控制电路中，接触器KMY的进线必须从三相定子绕组的末端引入，若将其从首端引入，则在KMY吸合时，会出现三相电源（　）事故。

A.开路　B.漏电　C.过载　D.短路

69.Y-△减压起动控制电路接线时，要保证电动机△连接的正确性，即接触器主触头闭合时，应保证定子绕组（　）。

A.U1与U2、V1与V2、W1与W2相连　B.U1与V2、V1与W2、W1与U2相连

C.U1与W2、V1与U2、W1与V2相连　D.U1与W1、V1与V2、U1与W2相连

70.Y-△减压起动的起动转矩为直接起动转矩的（　）。

A.2　B.1/2　C.3　D.1/3

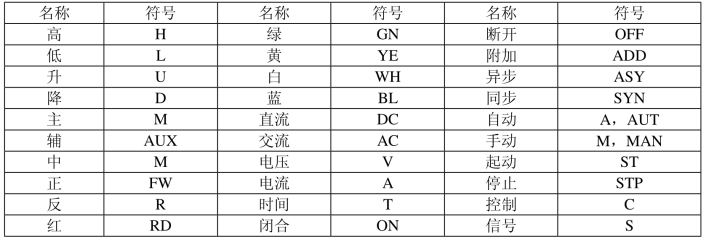

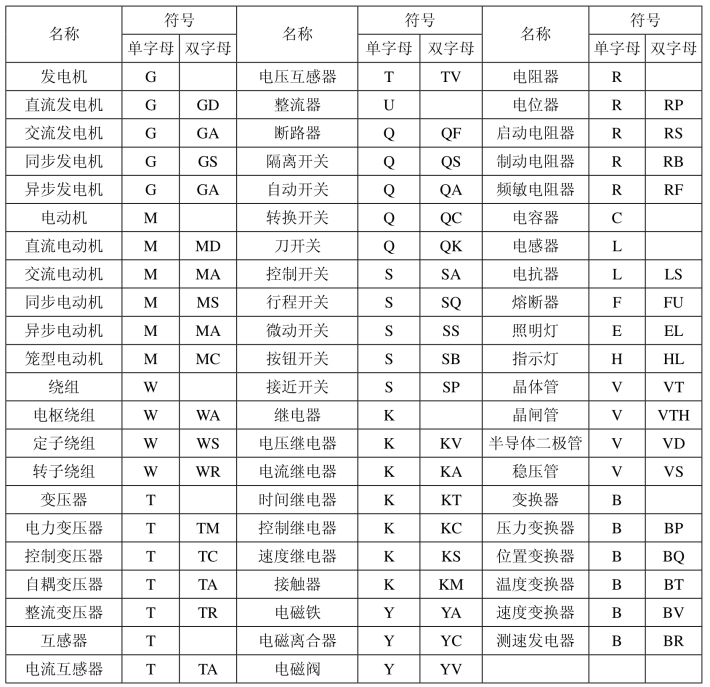

71.电气技术中文字符号由（　）组成

A.基本文字符号和一般符号　B.一般符号和辅助文字符号

C.一般符号和限定符号　D.基本文字符号和辅助文字符号

72.同一电器的各元件在电路图和接线图中使用的图形符号、文字符号要（　）

A.基本相同　B.基本不同　C.完全相同　D.没有要求

73.电路图中各电器的触头位置都按电路的（　）状态位置画出。

A.通电　B.未通电或不受外力　C.受外力　D.工作

74.低压电器因其用于电路电压为（　），故称为低压电器。

A.交流50Hz或60Hz，额定电压1200V及以下，直流额定电压1500V及以下

B.交直流电压1200V及以上

C.交直流电压500V及以下

D.交直流电压3000V及以下

75.熔断器的额定电流是指（　）电流

A.熔体额定　B.其本身的载流部分和接触部分发热所允许通过的

C.熔管额定　D.保护电器设备的额定

76.熔断器的额定电流应（　）所装熔体的额定电流

A.大于　B.大于或等于　C.小于　D.小于或等于

77.熔断器在低压配电系统和电力拖动系统中主要起（　）保护作用，因此熔断器属于保护电器。

A.轻度过载　B.短路　C.失电压　D.欠电压

78.电动机控制电路中，最常用的短路保护电器是（　）

A.熔断器　B.断路器　C.热继电器　D.接触器

79.欲控制功率为3kW的三相异步电动机通断，若选脱扣器额定电流为Ir=6.5A，型号DZ5-20/330断路器进行控制，（　）安装熔断器作为短路保护。

A.需要　B.不需要　C.可装也可不装　D.视环境确定是否

80.HK系列开启式负荷开关可用于功率小于（　）kW的电动机控制中。

A.5.5　B.7.5　C.10　D.13

81.在机床控制电路中，其中有欠压、失压保护的电器是（　）

A.时间继电器　B.热继电器　C.熔断器　D.接触器

82.自动空气开关的电磁脱扣器用作（　）

A.过载保护　B.短路保护　C.欠压保护　D.断相保护

83.松开复合按钮时（　）

A.动合先闭合　 B.动断先断开　 C动合动断同时动作　 D.动断动作，动合不动作

84.交流接触器中装设短路环的作用是（　）

A.增大铁心磁通　B.减缓铁心冲击　C.消弱铁心磁通　D.消除铁心振动

85.热继电器在电力拖动控制电路中的保护作用为（　）

A.短路保护　B.欠压、失压保护　C.过载保护　D.过流保护

86.熔断器保护控制线路时应（　）

A.串联在主电路中　B.并联在主电路中

C.串联在控制电路中　D.并联在控制电路中

87.欠电压继电器在电力拖动控制线路中的作用是（　）

A.欠压保护　B.过载保护　C.短路保护

88.在机床控制电路中，其中有欠压、失压保护的电器是（　）

A.时间继电器　B.热继电器　C.熔断器　D.接触器

89.自动空气开关的电磁脱扣器用作（　）

A.过载保护　B.短路保护　C.欠压保护　D.断相保护

90.按常开按钮时（　）

A.动合闭合　B.动断断开　C动合动断同时动作　D.动断动作，动合不动作

91.交流接触器中短路环损坏则（　）

A.增大铁心磁通　B.减缓铁心冲击　C.消弱铁心磁通　D.铁心振动噪声加大

92.速度继电器的作用是（　）。

A.限制速度运行　B.速度计量　C.反接制动　D.能耗制动

93.速度继电器的结构主要由（　）组成。

A.定子、转子、端盖、机座等部分

B.电磁机构、触头系统、灭弧装置和其他辅件等部分

C.定子、转子、端盖、可动支架、触头系统等部分

D.电磁机构、触头系统和其他辅件等部分

94.异步电动机反接制动过程中，由电网供给的电磁功率和拖动系统供给的电磁功率，（　）转化为电动机转子的热损耗。

A.1/4部分　B.1/2部分　C.3/4部分　D.全部

95.三相异步电动机反接制动时，采用对称电阻接法，可以在限制制动转矩的同时，也限制（　）。

A.制动电流　B.起动电流　C.制动电压　D.起动电压

96.反接制动时，旋转磁场与转子相对的运动速度很大，致使定子绕组中的电流一般为额定电流的（　）倍左右。

A.5　B.7　C.10　D.15

97.反接制动时，旋转磁场反向转动，与电动机转动方向（　）。

A.相反　B.相同　C.不变　D.垂直

98.反接制动电流一般为电动机额定电流的（　）倍。

A.4　B.6　C.8　D.10

99.三相异步电动机旋转磁场的旋转方向是由三相电源的（　）决定。

A.相位　B.相序　C.频率　D.相位角

100、铁心线圈通交变电流后，与线圈绝缘的铁心会发热，这是由于（　）

A.电流的磁效应　B.电流的力效应

C.线圈中的电流产生热效应　D.线圈中的电流产生热效应及铁损引起的热效应

101.三相异步电动机再生回馈制动时，电动机处于（　）运行状态。

A.电动　B.发电　C.起动　D.调速

102.三相异步电动机采用能耗制动时，当切断电源后将（　）。

A.转子电路串入电阻　 B.定子任意两相绕组进行反接

C.转子绕组进行反接　 D.定子绕组送入直流电

103.对于要求制动准确、平稳的场合，应采用（　）制动。

A.反接　B.能耗　C.电容　D.再生发电

104.三相异步电动机的能耗制动是向三相异步电动机定子绕组中通入（　）电流。

A.单相交流　B.三相交流　C.直流　D.反相序三相电流

105.采用YY-△连接的三相变极双速异步电动机变极调速时，调速前后电动机得（　）基本不变。

A.输出转矩　B.输出转速　C.输出功率　D.磁极对数

106.双速电动机得调速属于（　）调速方法。

A.变频　B.改变转差率　C.改变磁极对数　D.降低电压

107.三相异步电动机变极调速的方法一般只适用于（　）。

A.笼型异步电动机　B.绕线型异步电动机　C.同步电动机　D.滑差电动机

108.定子绕组作△连接的4极电动机，接触YY连接后，磁极对数为（　）。

A.1　B.2　C.4　D.5

109.三速异步电动机有两套定子绕组，第一套双绕组可作（　）连接；第二套绕组只做Y连接。

A、Y连接　B.△连接　C.YY连接　D.△或YY连接

110.用（　）按一定时间间隔来控制电动机的工作状态称为时间控制原则。

A.电流继电器　B.时间继电器　C.行程开关　D.速度继电器

111.根据电动机的速度变化利用（　）等电器来控制电动机的工作状态称为速度控制原则。

A.电流继电器　B.时间继电器　C.行程开关　D.速度继电器

112.根据生产机械运动部件的行程或位置，利用（　）来控制电动机的工作状态称为行程控制原则。

A.电流继电器　B.时间继电器　C.行程开关　D.速度继电器

113.在干燥。清洁的环境中，应选用（　）。

A.防护式电动机　B.开启式电动机　C.封闭式电动机　D.防爆式电动机

114.在潮湿、尘土多、有腐蚀性气体和爆炸性气体的环境中，应选用（　）。

A.防护式电动机　B.开启式电动机　C.封闭式电动机　D.防爆式电动机

115.在有易燃、易爆气体的环境中，应选用（　）。

A.防护式电动机　B.开启式电动机　C.封闭式电动机　D.防爆式电动机

116.接触器连锁的正反转控制线路中，其连锁触头应是对方接触器的（　）

A.常开主触头　B.常闭主触头　C.常开辅助触头　D.常闭辅助触头

117.三相异步电动机正反转控制线路中，性能最佳的连锁控制线路是（　）

A.按钮连锁　B.接触器连锁　C.机械连锁　D.接触器和按钮连锁

118.下列低压电器应串联在主电路中的应该是（　）

A.按钮　B.行程开关　C.接触器主触点　D.接触器的辅助触点

119.热继电器在控制电路中的作用是（　）。

A.欠压保护　B.过载保护　C.短路保护　D.失压保护

120.接触器控制电路的自锁一般采用接触器线圈（　）。

A.并接对方接触器的常开辅助触头　 B.串接对方接触器的常开辅助触头

C.并接自己的常开辅助触头　D.串接自己的常开辅助触头

121.具有自锁功能的三相笼型异步电动机控制电路的特点是（　）。

A.起动按钮与常开辅助触头串联　B.起动按钮与常开辅助触头并联

C.起动按钮与常闭辅助触头串联　D.起动按钮与常闭辅助触头串联

122.在机床控制电路中，具有欠失压保护作用的电器是（　）。

A.时间继电器　 B.热继电器　 C.熔断器　D.接触器

123.在电动机的继电器、接触器控制电路中，零压保护的功能是（　）。

A.防止电源电压降低烧坏电动机　B.实现短路保护

C.防止停电后再恢复供电时，电动机自起动　D.实现过载保护

124.具有三相异步电动机正反转控制功能的电路中，接触器至少有（　）个

A.2　B.3　C.4　D.5

125.三相异步电动机接触器联锁正反转控制功能的电路中联锁的作用是（　）。

A.防止正反转不能顺利过渡　B.防止主电路电源短路

C.防止控制电路电源短路　D.防止电动机不能停车

126.机械互锁是利用（　）来完成的。

A.接触器的辅助触点　B.接触器的主触点

C.一般的按钮开关　D.复合按钮开关

127.电气互锁的作用是（　）。

A.增加控制电路动作的速度　 B.维持电动机常动

C.防止主电路误动作短路　 D.防止电动机出现点动

128.三相异步电机反接制动控制电路中，当转速迅速下降时，需要用（　）来切断交流电压防止反转。

A.时间继电器　B.电压继电器　C.电流继电器　D.速度继电器

129.在电气原理图中，用符号KA表示的元件是（　）。

A.熔断器　B.接触器　C.中间继电器　D.时间继电器

130.在电气原理图中，用符号KT表示的元件是（　）。

A.熔断器　B.接触器　C.中间继电器　D.时间继电器

二、判断题

1.反接制动是指依靠电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的方法。

2.反接制动由于制动时对电动机产生的冲击比较大，因此应串入限制电阻，而且仅用于小功率异步电动机。

3.低压断路器是一种控制电器。

4.熔断器熔体额定电流允许在超过熔断器额定电流情况下使用。

5.绝缘电阻表在使用前应先调零。

6.熔体的熔断时间与流过熔体的电流大小成反比。

7.安装接线图只表示电器元件的安装位置、实际配线方式等，但不明确表示电路的原理和电器元件的控制关系。

8.同一张电气图只能选用一种图形形式，图形符号的线条和粗细应基本一致。

9.分析电气图可按布局顺序从左到右，自上到下逐级分析。

10.安装控制电路时，对导线的颜色没有要求。

11.交流接触器的线圈电压过高或过低都会造成线圈过热。

12.交流接触器线圈一般做成薄而长的圆周状，且不设骨架。

13.热继电器的双金属片与作为温度补偿元件的双金属片，其弯曲方向相反。

14.接触器自锁控制电路能使电动机连续运转，但不能作为欠电压和失电压保护。

15.只要将热继电器的热元件串联在主电路中就能对电动机起到过载保护作用。

16.热继电器的额定电流就是其触点的额定电流。

17.热继电器输入量只能是电压或电流等电量。

18.在接触器联锁的正反转控制电路中，正反转接触器有时可以同时闭合。

19.为了保证三相异步电动机实现反转，正反转接触器的主触头必须按相同的顺序并联后串联到主电路中。

20.接触器、按钮双重联锁正反转控制电路的有的是工作安全可靠，操作方便。

21.在接触器正反转控制电路中，若正转接触器和反转接触器同时通电会发生两相电源短路。

22.当一个接触器得电动作时，通过其他常开辅助触头使另一个接触器不能得电动作，叫联锁。

23.只有改变三相电源中的U-V相，才能是电动机反转。

24.行程开关是一种将机械信号转换为电信号，以控制运动部件的位置和行程的自动电器。

25.现实的功能工作台自动往返行程控制要求的主要电气元件是行程开关。

26.接近开关的功能：除行程控制和限位保护外，还可检测金属的存在、高速计数、测速、定位、变换运动方向、检测零件尺寸、液面控制及用作无触点按钮等。

27.接近开关是晶体管无触点开关。

28.限位开关主要用于电源的引入。

29.中间继电器是将一个输入信号变成一个或多个输出信号的继电器。

30.顺序控制必须按照一定的先后顺序并通过控制电路来控制几台电动机得起停。

31.三相笼型异步电动机都可以用Y-△减压起动。

32.晶体管时间继电器也称为半导体时间继电器或电子式时间继电器，是自动控制系统的重要元件。

33.为了使三相异步电动机能采用Y-△减压起动，电动机在正常时，必须是△联接。

34.大功率Y联接的电动机亦可采用Y-△减压起动。

35.晶体管时间继电器按延时方式分为通电延时型、断电延时型、带瞬动触点的通电延时型等。

36.能耗制动的制动力矩与通入定子绕组中的直流电流成正比，因此电流越大越好。

37当电动机切断交流电源后，立即在定子绕组中通入直流电，迫使电动机停转的方法称为能耗制动。

38.三相异步电动机的变极调速属于无级调速。

39.改变三相异步电动机刺激对数的调速，称为变极调速。

40.对电动机的选择原则，以合理选择电动机得额定功率最为重要。

41.照明、报警及显示等电路常采用127V电压。

42.电感较大的电器线圈不宜与相同电压等级的接触器或中间继电器直接并联工作。

43.设计电器控制原理图时，对于每一部分的设计是按照主电路、联锁保护电路、控制电路、总体检查的顺序进行的。

44.在设计复杂控制电路是，采用逻辑设计法能获得理想的、经济的方案。

45.在控制系统设计中，当控制电路比较简单时，应采用控制变压器降低控制电路电压。

46.测绘较复杂机床电气设备电气控制电路图时，应按实际位置画出电路原理图。

47.交流鼠笼式异步电动机具有换向器装置。

48.三相异步电动机轻载运行时，三根电源线突然断一根，这时会出现能耗制动，直至停转现象。

49.使用摇表来测量电机设备时，若需测量绕组对电机外壳的绝缘电阻，则应将地线柱接外壳。

50.自动空气断路器的灭弧栅片是用钢片制成的。

51.不允许用湿手接触电气设备，主要原因造成电气设备的锈蚀。

52.我国根据发生触电危险的环境条件将安全电压界定为三个等级，高度危险的建筑物中其安全电压为36V。

53.三相异步电动机控制电路热继电器和熔断器可以相互代替。

54.电压过低可以烧毁电机。

55.HD13—400/3代表的空气开关。

56.万用表测试完毕应打到空挡。

57.万用表的标度尺是反向的。

58.万用表欧姆调零器是使指针初始位置在各测量挡都保持在零位。

59.万用表红表笔接表头内部电池正极。

60.并联电路的总电阻值小于任何一并联电阻值。

61.钳形电流表是一种在不断开电路的情况下测试电流的仪表。

62.兆欧表的L、G、E端钮分别指“线”“地”和“屏”端钮。

63.电流对人体的伤害分为电击与电伤两种类型。

64.电击是电流对人体内部组织造成的伤害。

65.电击触电有单相触电和双相触电两种。

66.在电气上L1、L2、L3三个相序的颜色是黄、绿、红。

67.国家规定的安全色的颜色有黄、绿、红、蓝四种。

68.使用螺口灯头时，在灯泡装上后，灯泡的金属螺口不应外露，且应接在零线上。

69.在正常情况下，当验电笔触及交流电路的导线时，发亮的是相线。

70.用验电笔触及电气设备的外壳，若氖管发亮，说明该设备有漏电现象。

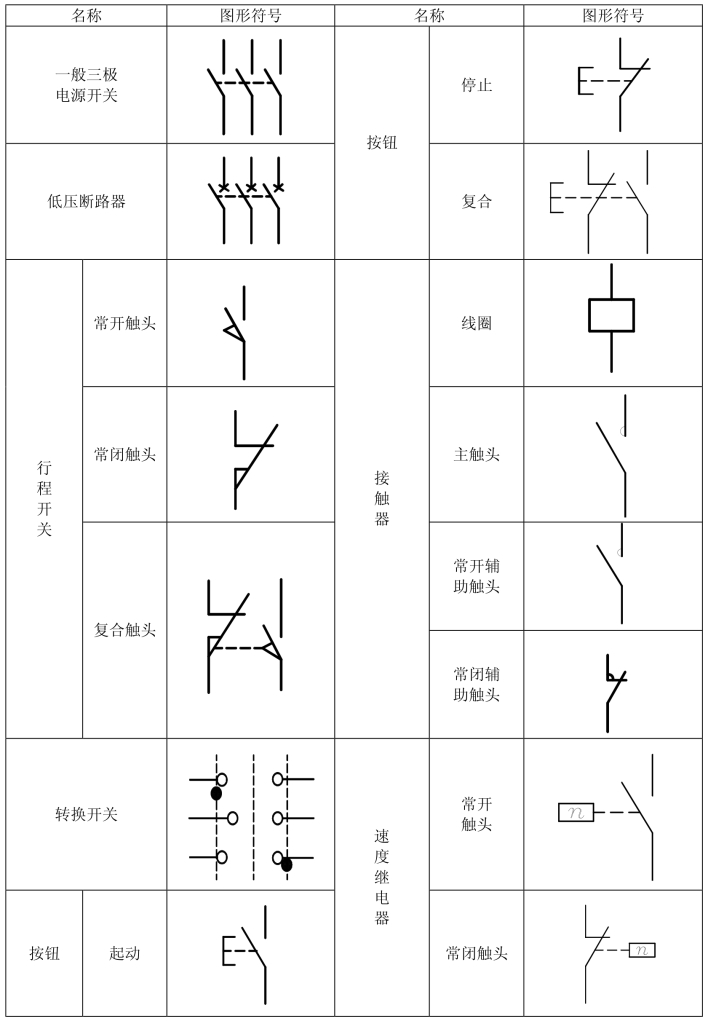

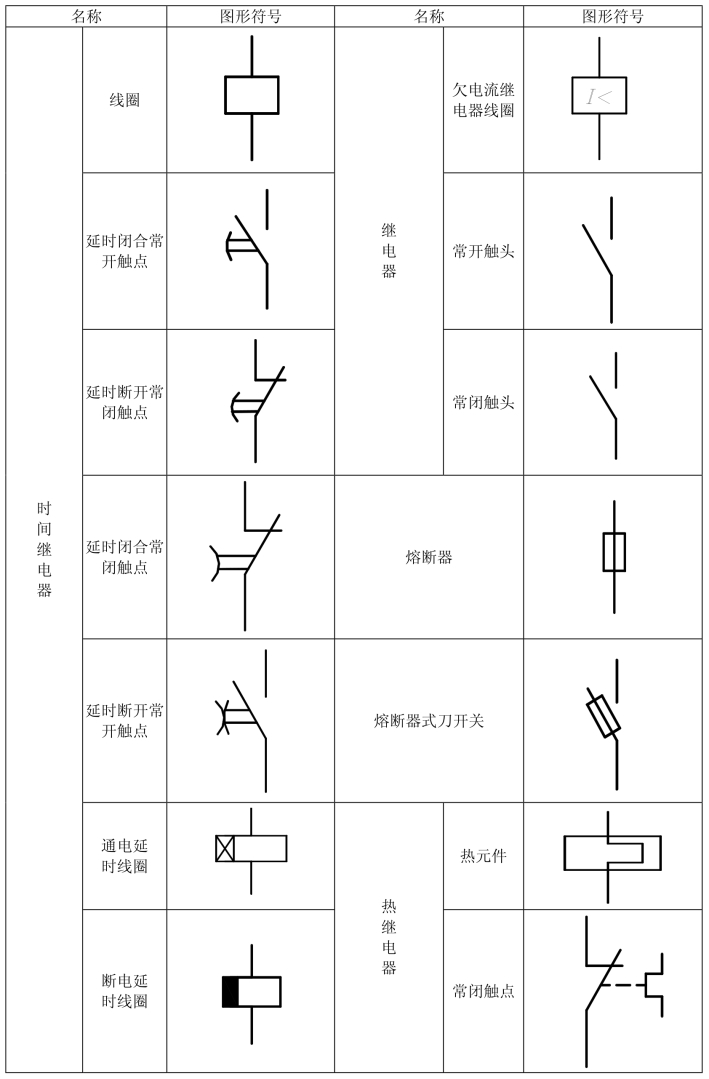

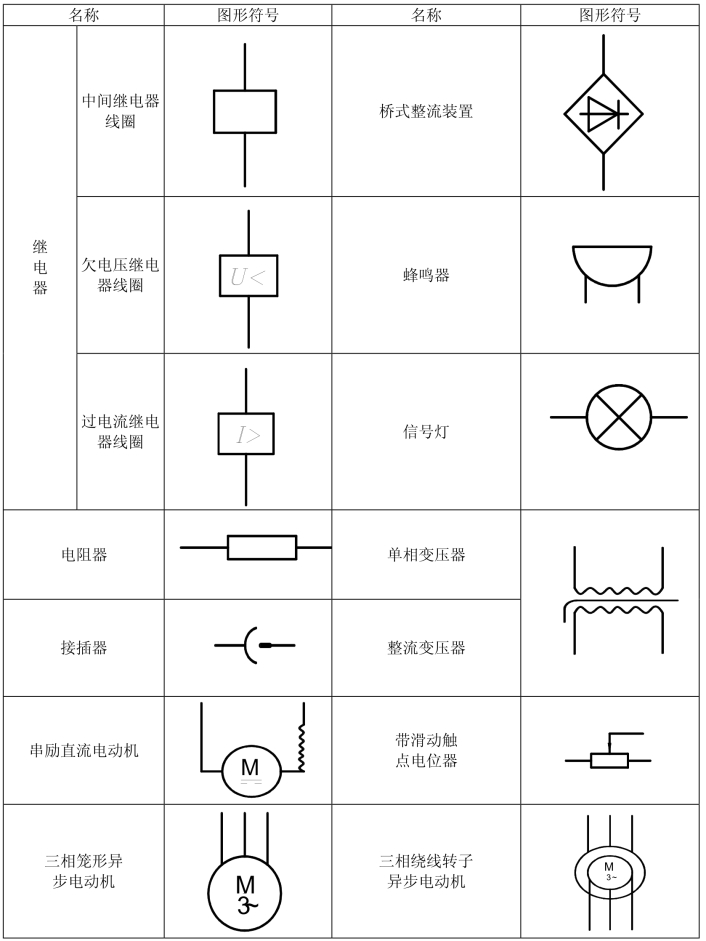

附3：常用电器、电机的图形及文字符号、常用电气图形符号

常用电气文字符号

常用辅助文字符号
