一、课前准备

同任务一。

二、问题思考

有些情况下能耗制动较慢，需要紧急制动，这就需要反接制动，下面分析反接制动控制线路工作原理。

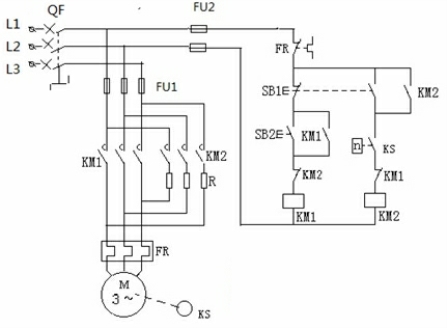

图2-62　三相异步电动机反接制动控制线路图

三、实训任务

三相异步电动机反接制动控制线路的安装（6课时）。

四、实训目标

技能目标

1.掌握三相异步电动机反接制动控制线路的自检方法；

2.掌握电动机硬线布线接线工艺；

3.学会三相异步电动机反接制动控制线路的安装。

职业素养

1.学会节约耗材；

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机反接制动控制线路的安装。

2.难点

线路的检测。

3.关键

线路的检测。

六、任务实施过程

基础知识

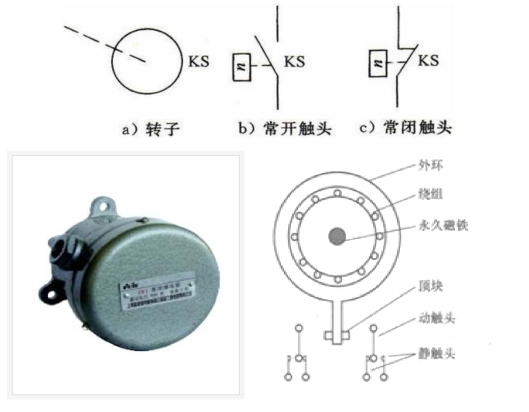

1.速度继电器的符号、外形图及原理图如图2-63所示

图2-63　速度继电器的符号、外形图及原理图

2.三相异步电动机Y-△降压启动控制线路的工作原理(www.daowen.com)

起动时，闭合电源开关QS，按起动按钮SB2，接触器KM1获电闭合并自锁，电动机M起动运转。当电动机转速升高到一定值时（如100转/分），速度继电器KS的常开触头闭合，为反接制动做好准备。

停止时，按停止按钮SB1（一定要按到底），按钮SB1常闭触头断开，接触器KM1失电释放，而按钮SB1的常开触头闭合，使接触器KM2获电吸合并自锁，KM2主触头闭合，串入电阻RB进行反接制动，电动机产生一个反向电磁转矩，即制动转矩，迫使电动机转速迅速下降；当电动机转速降至约100转/分钟以下时，速度继电器KS常开触头断开，接触器KM2线圈断电释放，电动。

机断电，防止了反向起动。

由于反接制动时，转子与定子旋转磁场的相对速度接近两倍的同步转速，故反接制动时，转子的感应电流很大，定子绕组的电流也随之很大，在4.5kW以上的电动机采用反接制动时，应在主电路中串接一定的电阻器，以限制反接制动电流，

（一）三相异步电动机反接制动控制线路的接线方法（1课时）

1.速度继电器的动作原理

2.接线思路

（1）主电路。①顺序连接，从上至下，依次连接；②先接KM1，后接KM2。

（2）控制电路。①接点顺序连接法：从上往下接，从左往右接，完成一个节点再进行下一个节点，先接的点为上，后接的为下，不允许上下颠倒。②按钮辐射法：先接完按钮，后从按钮向外辐射形向外接线。注意事项：按钮向外接线时，每根线都应按要求接线，不允许接错。

3.师指导学生画接线图

技能训练

学生绘制接线图，讨论如何接线，教师巡回指导。

（二）三相异步电动机反接制动控制线路主电路的安装（2课时）

技能训练

1.主电路接线

2.主电路检测

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

（三）三相异步电动机反接制动控制线路控制电路的安装（2课时）

1.学生按原理图以节点顺序连接法接线

2.检测

（1）学生小组讨论检测方法。

（2）线路检测。①学生自己检测；②教师检测组长接线是否正确，让组长学会检测方法；③组长检测组内成员接线是否正确。

（四）三相异步电动机反接制动控制线路的通电试验（1课时）

技能训练

1.线路自检；

2.通电试车。
