一、课前准备（同任务一）

二、问题思考

在实际生产中，电动机启动时往往要求进行降压启动，试分析下面电路如何进行降压启动？

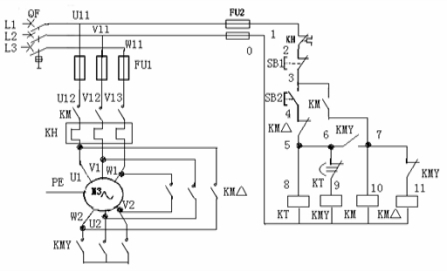

图2-54　三相异步电动机Y-△降压启动控制线路图

三、实训任务

三相异步电动机Y-△控制线路的安装（6课时）。

四、实训目标

技能目标：

1.掌握三相异步电动机Y-△降压启动控制线路的自检方法；

2.掌握电动机硬线布线接线工艺；

3.学会三相异步电动机Y-△降压启动控制线路的安装。

职业素养：

1.学会节约耗材；

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机Y-△降压启动控制线路的安装。

2.难点

线路的检测。

3.关键

线路的检测。

六、任务实施过程

（一）三相异步电动机Y-△降压启动控制线路的接线方法（1课时）

基础知识

1.三相异步电动机Y-△降压启动控制线路的工作原理（略）。

2.时间继电器的符号及触点动作原理。

3.接线思路。

（1）主电路：①顺序连接，从上至下，依次连接；②先接KM1，后接KM△、KMY。

（2）控制电路：①接点顺序连接法：从上往下接，从左往右接，完成一个节点再进行下一个节点，先接的点为上，后接的为下，不允许上下颠倒。②按钮辐射法：先接完按钮，后从按钮向外辐射形向外接线。注意事项：按钮向外接线时，每根线都应按要求接线，不允许接错。

4.教师指导学生画接线图。

技能训练

学生绘制接线图，讨论如何接线，师巡回指导。

（二）三相异步电动机Y-△降压启动控制线路主电路的安装（2课时）

思考：如图2-55所示，如何进行三相异步电动机Y-△降压启动控制线路主电路的安装？

技能训练

1.主电路接线

（1）KH下方从左至右依次为U1、V1、W1；

（2）KM△上方从左至右依次为W1、V1、U1，KM△下方从左至右依次为 V2、U2、W2；

（3）KMY上方从左至右依次为W2、U2、V2。(www.daowen.com)

2.主电路检测

电路全部接完后（电动机线不接）：

（1）合上QF，让KM主触点吸合，学生用万用表R×100挡分别测L1、L2、L3与U1、V1、W1之间的电阻应为：0、1500Ω、∞；1500Ω、0、∞；∞、∞、0。

（2）让KM△、KM主触点吸合，QF闭合，用万用表R×100挡分别测L1、L2、L3与U2、V2、W2间电阻应为，1500Ω、∞、0；0、∞、1500Ω；∞、0、∞。

（3）让KMY、KM主触点吸合，QF闭合，用万用表R×100挡分别测L1、L2、L3与U2、V2、W2间电阻均为∞，测L1、L2、L3与U1、V1、W1之间的电阻应为：0、1500Ω、∞；1500Ω、0、∞；∞、∞、0。符合上述要求接线正确，否则为接线错误。

图2-55　三相异步电动机Y-△降压启动控制线路主电路

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

3.小组总结存在的问题

（三）三相异步电动机Y-△降压启动控制线路控制电路的安装（2课时）

思考：如图4-56所示，如何进行三相异步电动机Y-△降压启动控制线路控制电路的安装？

技能训练

1.学生按原理图以节点顺序连接法接线

2.检测

学生用万用表R×100挡合上QF断开所有0点：

（1）测L1与KT线圈下方的点间电阻：按下按钮SB1大约为KT电阻，再同时按下SB2（或让热继电器动作或KM△常闭断开或QF断开），电阻变为∞；让KM、KMY吸合测L1与KT线圈下方的点间电阻为KT电阻。

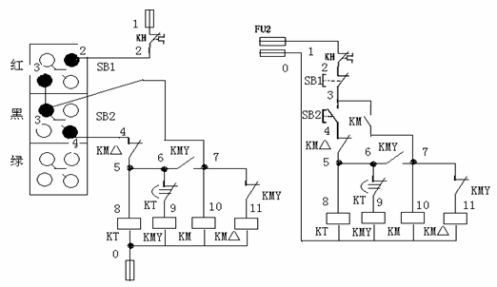

图2-56　三相异步电动机Y-△降压启动控制线路控制电路图

（2）测L1与KMY线圈下方的点间电阻：按下按钮SB1（或让KM、KMY吸合）大约为KMY电阻，约1500Ω，再同时按下SB2（或让热继电器动作或KT常闭断开或QF断开），电阻变为∞。

（3）测L1与KM线圈下方的点间电阻：按下按钮SB1、KMY大约为KM电阻，约为1500Ω，再同时按下SB2（或让热继电器动作或KM△常闭断开或QF断开），电阻变为∞；让KM吸合约为1500Ω，再同时按下SB2（或让热继电器动作或QF断开），电阻变为∞。

（4）测L1与KM△线圈下方的点间电阻：按下按钮SB1、KMY大约为KM△电阻，约为1500Ω，再同时按下SB2（或让热继电器动作或KM△常闭断开或QF断开，或KMY常闭断开），电阻变为∞；让KM吸合约为1500Ω，再同时按下SB2（或让热继电器动作或QF断开或KMY常闭断开），电阻变为∞。

（5）把0点依次连接，按下按钮SB1测L1与L2间的电阻应为KT、KMY的线圈并联电阻值。符合上述要求，接线正确，否则接线错误，应进行检查。①学生自己检测；②教师检测组长接线是否正确，让组长学会检测方法；③组长检测组内成员接线是否正确；④小组总结存在的问题。

（四）三相异步电动机Y-△降压启动控制线路的通电试验（1课时）

基础知识

线路自检方法。

1.主电路检测（方法见任务2）；

2.控制电路检测（方法见任务3）。

技能训练

1.线路自检

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

2.通电试车

（1）电动机接线时应先接电动机线（注意电动机6个接线头不能接错），后接电源线，进行检查，后教师检查学生接线是否符合要求。

（2）教师监护学生通电试验，对学生接线是否正确进行评定，确定实训成绩。

（3）出现故障后，教师指导学生进行独立检修。若需带电检查时，教师必须在现场监护。

（4）拆线。
