安装与检修电动机顺序启动逆序停转、顺序启动顺序停转控制线路

一、课前准备

同任务一。

二、问题思考

1.实生产中,要求启动时两台电动机启动顺序M1、M2,停转顺序M2、M1,试画出顺序启动控制线路。

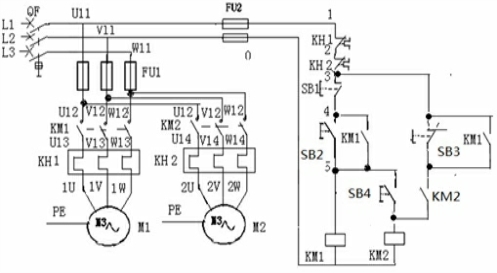

图2-52 两台电动机顺序启动逆序停止控制线路图

2.实际生产中有时要求启动时两台电动机启动顺序M1、M2,停转顺序M1、M2试画出顺序启动控制线路。

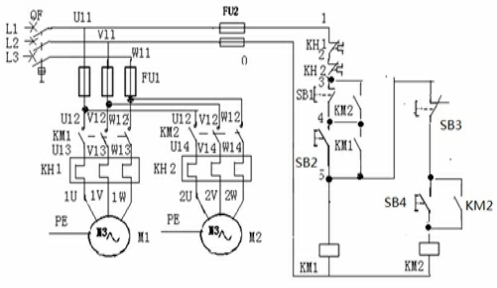

图2-53 两台电动机顺序启动顺序停止控制线路图

三、实训任务

顺序启动顺序停止、顺序启动逆序停止控制线路的安装(6课时)。

顺序启动逆序停转、顺序启动顺序停转控制线路二者任选其一完成任务。

四、实训目标

技能目标:

1.掌握顺序启动逆序停转控制线路的自检方法;

2.掌握电动机硬线布线接线工艺;

3.学会顺序启动逆序停转控制线路的安装与维修。

职业素养:

1.学会节约耗材;

2.养成安全用电的习惯。

五、任务分析

1.重点

顺序启动逆序停转控制线路的安装。

2.难点

线路的检修。

3.关键

线路的检测。

六、任务实施过程

(一)顺序启动逆序停转控制线路主电路的安装(2课时)

技能训练:

1.主电路接线(www.daowen.com)

2.主电路检测

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

(二)顺序启动逆序停转控制线路控制电路的安装(2课时)

技能训练

1.学生按原理图以节点顺序连接法接线

2.检测

(1)学生小组讨论确定检测方法;

(2)线路检测。①学生自己检测;②教师检测组长接线是否正确,让组长学会检测方法;③组长检测组内成员接线是否正确;④总结练习中存在的问题。

(三)顺序启动逆序停转控制线路的通电试验与检修(4课时)

技能训练

1.线路自检

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

2.通电试车

(1)电动机接线时应先接电动机线,后接电源线,进行检查,后教师检查学生接线是否符合要求。

(2)教师监护学生通电试验,对学生接线是否正确进行评定,确定成绩。

(3)出现故障后,教师指导学生进行独立检修。若需带电检查时,教师必须在现场监护。

(4)通电试车完毕,停转,切断试验台电源,教师断开总电源。学生拉下试验台电源,后拆线。先拆除三相电源线,再拆除电动机线。拆线过程中,不允许用手触及螺丝刀的金属部分。

(5)试车结束,设置故障。

试车不成功的电路重新检查,直至试车成功。在试车成功的电路上设置故障,主电路一处,控制电路一处。

3.教师指导学生进行故障检修

(1)通电试验发现故障现象;

(2)用逻辑分析法判定故障范围;

(3)用测量法确定故障点;

(4)根据故障点的情况,采取正确的方法排除故障;

(5)检修完毕通电试验,检查故障是否排除,确定检修成绩。

4.实习总结

总结实习中存在的问题。
