电动机顺序启动控制线路的安装与检修技巧

一、课前准备(同任务一)

二、问题思考

在实际生产中,要求电动机按一定的顺序启动或停止,这种电路称为顺序控制电路,下面为两台电动机顺序启动控制线路。

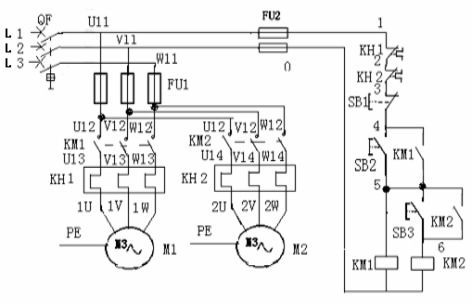

图2-43 两台电动机顺序启动控制线路图

三、实训任务

两台电动机顺序启动控制线路的安装(6课时)。

四、实训目标

技能目标:

1.掌握三相异步电动机顺序启动控制线路的自检方法;

2.掌握电动机硬线布线接线工艺;

3.学会三相异步电动机三相顺序启动控制线路的安装与维修。

职业素养:

1.学会节约耗材;

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机顺序启动控制线路的安装。

2.难点

线路的检修。

3.关键

线路的检测。

六、任务实施过程

(一)三相异步电动机顺序控制线路的接线方法

基础知识

1.两台电动机顺序启动控制线路的工作原理:试分析电路工作原理并将其写入工作单相应位置。

2.接线思路:

(1)主电路:①顺序串联,从上至下,依次连接;②先接KM1,后接KM2

(2)控制电路:①接点顺序连接法:从上往下接,从左往右接,完成一个节点再进行下一个节点,先接的点为上,后接的为下,不允许上下颠倒。②按钮辐射法:先接完按钮,后从按钮向外辐射形向外接线。注意事项:按钮向外接线时,每根线都应按要求接线,不允许接错。

3.教师指导学生画接线图。

技能训练

学生绘制接线图,讨论如何接线,师巡回指导。

(二)两台电动机顺序启动控制线路主电路的安装(2课时)

思考:如图2-44所示,如何进行三相异步电动机接触器连锁正反转控制线路主电路的安装?

技能训练

1.主电路接线

(1)QF-FU1-KM1-KH1-M1,接线方法同课题三三相异步电动机自锁正转控制线路主电路的接线;

(2)KM2的接线:从KM1触点上方引出三根线,分别接到KM2上方,下方引出三根线去接KH2,从KH2下方接电动机M2

图2-44 两台电动机顺序控制电路图

2.主电路检测(www.daowen.com)

电路全部接完后:合上QF,让KM1主触点吸合,学生用万用表R×100挡分别测L1、L2、L3与1U、1V、1W之间的电阻应为:0、1500Ω、∞;1500Ω、0、∞;∞、∞、0。让KM2主触点吸合,QF闭合,用万用表R×100挡分别测L1、L2、L3与2U、2V、2W间电阻应为,0、∞、∞;∞、0、∞;∞、∞、0。

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

3.总结接线中存在的问题

(三)两台电动机顺序启动控制线路控制电路的安装(2课时)

思考:如图所示,如何进行两台异步电动机顺序启动控制线路控制电路的安装?

技能训练

1.学生按原理图以节点顺序连接法接线

2.检测

学生用万用表R×100挡合上QF

(1)测U11、V11间电阻为∞,按下按钮SB2(或让KM1吸合)大约为1500Ω,再同时按下SB1(或让热继电器动作、QF断开),电阻变为∞;

(2)按下SB3(或接触器KM2吸合),U11、V11间电阻为∞,再按下SB2,U11、V11间电阻小于1500Ω,万用表指针回摆。

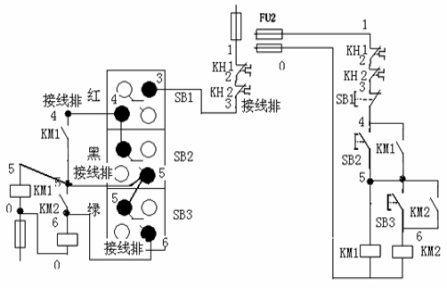

图2-45 两台电动机顺序启动控制线路控制电路图

(3)SB1、SB2、SB3同时按下时,U11、V11间电阻为∞。符合上述要求,接线正确,否则接线错误,应进行检查。①学生自己检测;②教师检测组长接线是否正确,让组长学会检测方法;③组长检测组内成员接线是否正确。

(4)总结接线中存在的问题。

(四)两台电动机顺序启动控制线路的通电试验与检修(2课时)

基础知识

线路自检方法。

1.主电路检测(方法见任务2);

2.控制电路检测(方法见任务3)。

技能训练

1.线路自检

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

2.通电试车

(1)电动机接线时应先接电动机线,后接电源线,进行检查,后教师检查学生接线是否符合要求。

(2)教师监护学生通电试验,对学生接线是否正确进行评定,确定实训成绩。通电试车,合上电源观察电动机运转情况,但不得对线路接线是否正确进行带电检查。观察过程中,若发现有异常现象,应立即停车。

(3)出现故障后,教师指导学生进行独立检修。若需带电检查时,教师必须在现场监护。检修完毕后,如需再次试车,教师也应该在现场监护,并做好时间记录。

(4)通电试车完毕,停转,切断试验台电源,教师断开总电源。学生拉下试验台电源,后拆线。先拆除三相电源线,再拆除电动机线。拆线过程中,不允许用手触及螺丝刀的金属部分。

(5)试车结束,设置故障。

试车不成功的电路重新检查,直至试车成功。在试车成功的电路上设置故障,主电路一处,控制电路一处。

3.师指导学生进行故障检修

(1)通电试验发现故障现象;

(2)用逻辑分析法判定故障范围;

(3)用测量法确定故障点;

(4)根据故障点的情况,采取正确的方法排除故障;

(5)检修完毕通电试验,检查故障是否排除,确定检修成绩。

实习总结,总结实习中存在的问题。
