三相异步电机按钮与接触器的正反转控制线路维修(10学时)

一、课前准备

同任务一。

二、问题思考

三相电动机按钮、接触器连锁正反转控制线路出现故障后如何检修呢?

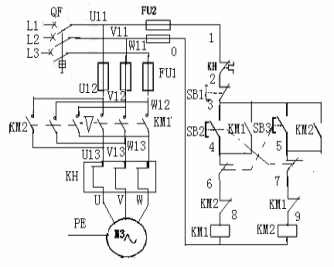

图2-36 按钮、接触器连锁正反转控制线路

三、实训任务

三相异步电动机双重连锁正反转控制线路的检修(6课时)。

四、实训目标

技能目标:

1.熟悉电动机硬线布线接线工艺要求;

2.学会三相异步电动机按钮、接触器连锁正反转控制线路的检修。

职业素养:

1.学会独立思考、分析问题、解决问题;

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机按钮、接触器连锁正反转控制线路的检修。

2.难点

线路的检修方法。

3.关键

线路的检修步骤。

六、任务实施过程

(一)三相异步电动机按钮、接触器连锁正反转控制线路主电路的安装(2课时)

技能训练

1.主电路安装(原理图、接线方法同课题九)

2.主电路检测(检测方法同课题九)

(1)学生自己检测;(www.daowen.com)

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

3.总结练习中存在的问题

(二)三相异步电动机按钮、接触器连锁正反转控制线路控制电路的安装(2课时)

技能训练

1.控制电路安装(原理图、接线方法同课题十)

2.控制电路检测(检测方法同课题十)

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

3.总结练习中存在的问题

(三)三相异步电动机按钮、接触器连锁正反转控制线路的通电试验与故障检修(2课时)

技能训练

1.线路自检

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

2.通电试车,设置故障

试车不成功的电路重新检查,直至试车成功。在试车成功的电路上设置故障,主电路一处,控制电路一处。

3.师指导学生进行故障检修

(1)通电试验发现故障现象;

(2)用逻辑分析法判定故障范围;

(3)用测量法确定故障点;

(4)根据故障点的情况,采取正确的方法排除故障;

(5)检修完毕通电试验,检查故障是否排除,确定检修成绩。

4.教师总结

总结故障检修情况,对存在的问题及时进行指导。
