一、课前准备

同任务一。

二、问题思考

试把将课题三中三相异步电动机正转控制线路改装一下,使电动机既能进行点动正转,又能进行连续正转。试画出电路。

三、实训任务

三相异步电动机混合正转控制线路的安装(6课时)。

四、实训目标

技能目标:

1.掌握三相异步电动机混合正转控制线路的自检方法;

2.熟悉电动机硬线布线接线工艺要求;

3.学会三相异步电动机混合正转控制线路的安装。

职业素养:

1.学会规范操作;

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机混合正转控制线路的安装。

2.难点

线路的检测。

3.关键

接线思路。

六、任务实施过程

基础知识

1.三相异步电动机混合正转控制线路的接线方法

2.三相异步电动机混合正转控制线路的工作原理

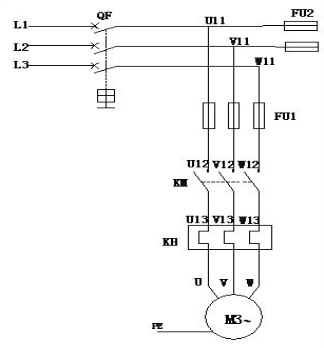

图2-25 三相异步电动机混合正转控制线路

原理分析:由教师指导学生分析把线路工作原理写到工作单相应位置。

3.接线思路

(1)主电路:顺序串联,从上至下,依次连接。

(2)控制电路。①接点顺序连接法:从上往下接,从左往右接,完成一个节点再进行下一个节点,先接的点为上,后接的为下,不允许上下颠倒;②按钮辐射法:先接完按钮,后从按钮向外辐射形向外接线。注意事项:按钮向外接线时,每根线都应按要求接线,不允许接错。

4.接线图如下

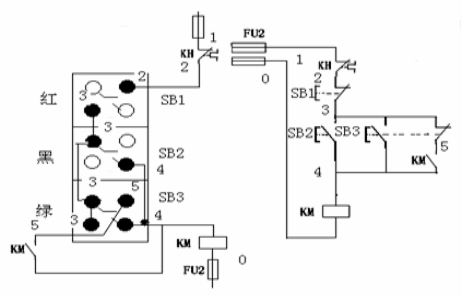

图2-26 混合正转控制电路图

技能训练

学生绘制接线图,讨论如何接线,教师巡回指导。

(二)三相异步电动机混合正转控制线路主电路的安装(2课时)

思考:如图所示,如何进行三相异步电动机混合正转控制线路主电路的安装?

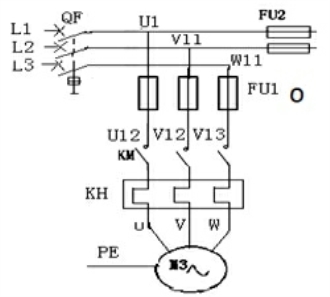

图2-27 三相异步电动机混合正转控制线路主电路

技能训练(www.daowen.com)

1.主电路接线

方法同课题三三相异步电动机自锁正转控制线路主电路的接线。

2.主电路检测

方法同课题三三相异步电动机自锁正转控制线路主电路的检测方法:

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

3.总结练习中存在的问题

(三)三相异步电动机混合正转控制线路控制电路的安装(2课时)

思考:如图所示,如何进行三相异步电动机自锁正转线路控制电路的安装?

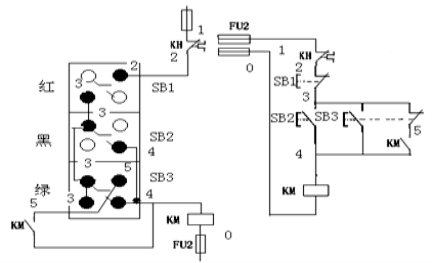

图2-27 三相异步电动机混合正转控制线路控制电路

技能训练

学生按原理图接线

1.将FU2与U11、V11分别相连;

2.FU2(与U11对应的另一端1点)与热继电器常闭触点相连,从热继电器另一端与接线排相连;

3.从接线排2点另一端进入按钮盒接红色单元常闭一端;

4.从按钮常闭的另一端接黑色常开SB2以及SB3常开、常闭一端,把3点接在一起;

5.从SB3常闭另一端接接线排5点,从接线排另一端5点接接触器辅助常开一端5点;

6.将常开SB2、SB3另一端接到一起,将4点接接线排;

7.从4点接线排另一端接接触器线圈并接到KM常开另一端;

8.从接接触器线圈另一端接熔断器0点;

9.检测:学生用万用表R×100挡合上QF,测U11、V11电阻为∞,按下按钮SB2(或SB3)大约为1500Ω,再同时按下SB1(或让热继电器动作、QF断开),电阻变为∞;松开按钮,让接触器吸合,U11、V11间电阻大约为1500Ω,轻按SB3,使常闭断开,常开不闭合,电阻为∞,否则接线错误,应进行检查。

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确;

(4)总结练习中存在的问题。

(四)三相异步电动机混合正转控制线路的通电试验(1课时)

基础知识

线路自检方法:

1.主电路检测(电路全部接完后)

学生用万用表R×100挡分别测L1、L2、L3与U、V、W之间的电阻应为:0、1500Ω、∞;1500Ω、0、∞;∞、∞、0,否则接线错误,应进行检测。

2.控制电路检测

学生用万用表R×100挡合上QF,测U11、V11间电阻为∞,按下按钮SB2(或SB3)大约为1500Ω,再同时按下SB1(或让热继电器动作、QF断开),电阻变为∞;松开按钮,让接触器吸合,U11、V11间电阻大约为1500Ω,轻按SB3,使常闭断开,常开不闭合,电阻为∞,否则接线错误,应进行检查。

技能训练

1.线路自检

(1)学生自己检测;

(2)教师检测组长接线是否正确,让组长学会检测方法;

(3)组长检测组内成员接线是否正确。

2.通电试车(同任务一)
