一、课前准备
同任务一。
二、问题思考
三相电动机正转控制线路出现故障后如何检修呢？
三、实训任务
三相异步电动机自锁正转控制线路的检修（6课时）。
技能目标
1.熟悉电动机硬线布线接线工艺要求；
2.学会三相异步电动机自锁正转控制线路的检修。
职业素养
1.学会合作；
2.养成安全用电的习惯。
五、任务分析
1.重点

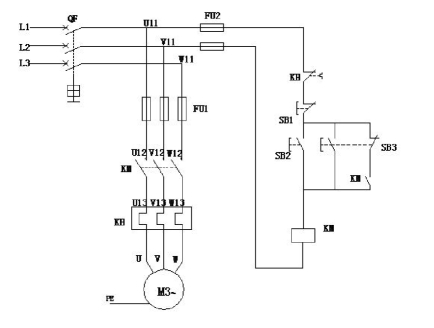

三相异步电动机自锁正转控制线路（带热继电器）的检修。
2.难点
线路的检修方法。
3.关键
线路的检修步骤。
六、任务实施过程
（一）三相异步电动机自锁正转控制线路主电路的安装（2课时）
技能训练
1.主电路安装
原理图、接线方法同课题二。
2.主电路检测（检测方法同课题二）
（1）学生自己检测；
（2）教师检测组长接线是否正确，让组长学会检测方法；
（3）组长检测组内成员接线是否正确。
3.小结
教师统计学生完成情况，对存在的个别问题进行讲解与指导，对优秀小组进行表扬。
（二）三相异步电动机自锁正转控制线路控制电路的安装（1课时）(www.daowen.com)
技能训练
1.控制电路安装
原理图、接线方法同课题二。
2.控制电路检测（检测方法同课题二）
（1）学生自己检测；
（2）教师检测组长接线是否正确，让组长学会检测方法；
（3）组长检测组内成员接线是否正确。
3.总结练习中存在的问题
（三）三相异步电动机自锁正转控制线路的通电试验与故障检修（3课时）
基础知识
电动机基本控制线路故障检修的一般步骤与方法。
1.用实验法观察故障现象，初步判定故障范围
在不扩大故障范围、不损坏电器设备和机械设备的前提下，对线路进行通电试验，通过观察电器设备和电器元件的动作是否正常、各控制环节的动作程序是否符合要求初步确定故障发生的大致部位或回路。
2.用逻辑分析法缩小故障范围
根据电气控制线路的工作原理、控制环节的动作程序以及它们之间的联系，结合故障现象做具体的分析，缩小故障范围，特别适用于对复杂线路的故障检查。
3.用测量法确定故障点
利用电工工具和仪表对线路进行带电或断电测量，常用的方法有电压测量法和电阻测量法。
（1）电压测量法：通过测量线路电压查找故障点。
（2）电阻测量法：通过测量线路电阻查找故障点。①根据故障点的不同情况，采用正确的维修方法排除故障；②检修完毕，进行通电空载校验；③校验合格，通电正常运行。
技能训练
1.线路自检
（1）学生自己检测；
（2）教师检测组长接线是否正确，让组长学会检测方法；
（3）组长检测组内成员接线是否正确。
2通电试车，设置故障
试车不成功的电路重新检查，直至试车成功。在试车成功的电路上设置故障，主电路一处，控制电路一处。
3.教师指导学生进行故障检修
（1）通电试验发现故障现象；
（2）用逻辑分析法判定故障范围；
（3）用测量法确定故障点；
（4）根据故障点的情况，采取正确的方法排除故障；
（5）检修完毕通电试验，检查故障是否排除，确定检修成绩。
4.总结练习中存在的问题
