一、课前准备

同任务一。

二、问题思考

试把将课题三三相异步电动机正转控制线路改装一下，使电动机能进行过载保护。如何完成上述控制呢？并分析电路工作原理。

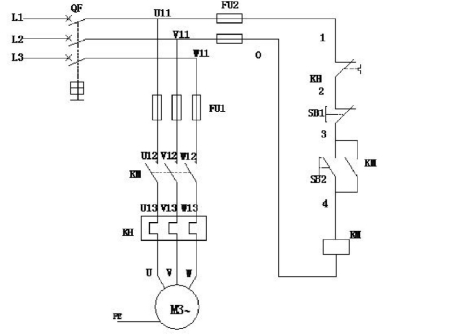

图2-19　三相异步电动机自锁正转控制线路图（带热继电器）

带热继电器的自锁正转控制线路和不带热继电器的原理基本相同，只是多了对电动机的过载保护，当电动机过载严重时，热继电器主双金属片弯曲，带动触点动作，KM常闭触点断开和按下停止按钮一样，接触器失电，电动机停转运转，从而对电动机起到保护作用。

三、实训任务

三相异步电动机自锁正转控制线路的安装（6课时）。

四、实训目标

技能目标：

1.掌握热继电器的用途及使用方法；

2.熟悉电动机硬线布线接线工艺要求；

3.学会三相异步电动机自锁正转控制线路（带热继电器）的安装。

职业素养：

1.学会规范操作；

2.养成安全用电的习惯。

五、任务分析

1.重点

三相异步电动机自锁正转控制线路（带热继电器）的安装。

2.难点

线路的检测。

3.关键

热继电器的识别。

六、任务实施过程

（一）热继电器的识别（1课时）

思考：如图2-20所示是几款热继电器，它们用在什么地方？有哪些功能？

图2-20　热继电器

基础知识

1.热继电器的特点及功能

热继电器是利用流过继电器的电流所产生的热效应而反时限动作的自动保护电器。所谓反时限动作，是指电器的延时动作时间随通过电路电流的增加而缩短。热继电器主要与接触器配合使用，用作电动机的过载保护、断相保护、电流步平衡运行的保护及其他电气设备发热状态的控制。热继电器的形式有多种，其中双金属片式应用最多。按极数划分有单极、两极和三极三种其中三极的又包括带断相保护装置两种；按复位方式划分有自动复位式和手动复位式两种。

2.种类及符号

（1）种类：热继电器的形式有多种，其中双金属片式应用最多。按极数划分有单极、两极和三极三种其中三极的又包括带断相保护装置两种；按复位方式划分有自动复位式和手动复位式两种。

（2）符号。如图2-21所示分别热继电器热元件、常闭触点。

图2-21　热继电器符号

3.热继电器的结构工作原理

（1）结构：如图所示为两极金属片热继电器的结构，它主要由热元件、传动机构、常闭触头、电流整定装置和复位按钮组成。热继电器的热元件由主双金属片盒绕在外面的电阻丝组成。主双金属片由两种热膨胀系数不同的金属片合而成。

（2）工作原理：热继电器使用时，需要将热元件串联在主电路中，常闭触头串联在控电路中，如图所示。当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热增多，温度升高，由于两块金属片的热膨胀程度不同不同而使主双金属片向右弯曲，通过传动机推动常闭触头断开，分断控制电路，再通过接触器切断主电路，实现对电动机的过载保护。电源切除后，主双金属片逐渐冷却恢复原位。热继电器的复位机构有手动复位和自动复位两种形式，可根据使用要求通过复位调节螺钉来自由选择。一般自动复位时间不大于5min手动复位时间不大于2min。

热继电器的整定电流是指热继电器连续工作而不动作的最大电流。其大小可通过旋转电流整定旋钮来调节。超过整定电流，热继电器将在负载未达到其允许的过载极限之前动作。

实践证明，三相异步电动机的缺相运行是导致电动机过热烧毁的主要原因之一。对定子绕组接成Y形的电动机，普通两极或三极结构的热继电器均能实现断相保护。而定子绕组接成△形的电动机，必须采用三极带断相保护装置的热继电器，才能实现断相保护。

4.热继电器的安装与使用

（1）热继电器必须按照产品说明书中规定的方式安装。安装处的环境温度应与电动机所处环境温度基本相同，当与其他电器安装在一起时，应注意极将热继电器安装在其他电器下方，以免动作特性受到其他电器发热的影响。

（2）安装时，应清除触头表面尘污，以免影响接触电阻过大或电路不通而影响热继电器的动作性能。

（3）热继电器出线端的连接导线，应按规定选用。这是因为导线的粗细和材料将影响到热元件端接点传到外部热量的多少。导线过细，轴向导热性差，热继电器可能提前动作；反之，导线过粗轴向导热快，热继电器可能滞后动作。

（4）使用中的热继电器应定期通电校验。此外，当发生短路事故后，应检查热元件是否已发生永久变形。若以变形，则需通电校验。若因热元件变形或其他原因致使动作不准确时，只能调整其可调整部件，而决不能弯折热元件。

（5）热继电器在出厂时均调整为手动复位方式，如果需要自动复位，只要将复位螺钉沿顺时针方向旋转3～4圈，并稍微拧紧即可。

（6）热继电器在使用中，应定期用抹布擦净尘埃和污垢，若发现双金属片上有锈斑应用清洁棉布蘸汽油轻轻擦除，切忌用砂纸打磨。

技能训练

1.认识热继电器

结合实物找出热继电器热元件、常闭触点。

2.器件检测方法指导(www.daowen.com)

用万用表检测热继电器常闭触点是否能完成接通和分断。

（1）将热继电器置于正常（未动作）位置，用万用表测常开辅助触点间的电阻为无穷大，常闭触点间的电阻应为0Ω，否则，存在问题，应检修或更换热继电器。

（2）将热继电器手动红色操作按钮按下，使热继电器置于动作位置，用万用表测测常开辅助触点电阻为0Ω，常闭触点间的电阻应为无穷大，否则，存在问题，应检修或更换接触器。

（3）热继电器热元件通断检测：用万用表测热继电器三个热元件间是否接通，若不通，应更换热继电器。

3.检测练习

（1）学生自己检测；

（2）教师检测组长检测方法是否正确，让组长学会检测方法；

（3）组长检测组内成员检测方法是否正确。

4.总结练习中存在的问题

（二）三相异步电动机自锁正转控制线路主电路的安装（2课时）

思考：如图2-22所示，如何进行三相异步电动机自锁正转控制线路主电路的安装？

图2-22　三相异步电动机自锁正转控制线路主电路图

技能训练

1.主电路接线

方法同课题三三相异步电动机自锁正转控制线路（不带热继电器）主电路的接线

2.主电路检测

方法同课题三三相异步电动机自锁正转控制线路（不带热继电器）主电路的检测方法。

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

3.总结练习中存在的问题

（三）三相异步电动机手动正转控制线路控制电路的安装（2课时）

思考：如图2-23所示，如何进行三相异步电动机自锁正转线路控制电路的安装？

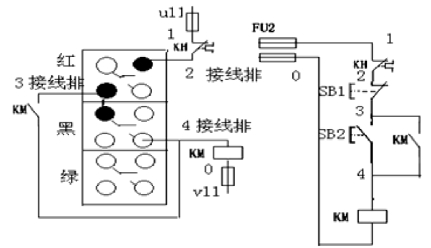

图2-23　三相异步电动机自锁正转线路控制电路

技能训练

学生按原理图接线。

1.将FU2与U11、V11分别相连；

2.FU2（与U11对应的另一端1点）与热继电器常闭触点相连，从热继电器另一端与接线排相连；

3.从接线排2点另一端进入按钮盒接红色单元常闭一端；

4.从按钮常闭的另一端接黑色常开SB2并连到3点接接线排；

5.从常开SB2另一端接到4点接接线排；

6.从4点接线排另一端接接触器线圈并接到KM常开，从常开另一端接接线排3点（常开按钮与常闭按钮连接点）；

7.从接接触器线圈另一端接熔断器0点；

8.检测：学生用万用表R×100挡测U11、V11间电阻为∞，按下按钮SB2（或让KM吸合）大约为1500Ω，再同时按下SB1（或让热继电器动作），电阻变为∞，否则接线错误，应进行检查。

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

9.总结练习中存在的问题。

（四）三相异步电动机自锁正转控制线路（带热继电器）的通电试验（2课时）

基础知识

线路自检方法。

1.主电路检测

学生用万用表R×100挡分别测L1、L2、L3与U、V、W之间的电阻应为：0、1500Ω、∞；1500Ω、0、∞；∞、∞、0，否则接线错误，应进行检测。

2.控制线路的检测

学生用万用表R×100挡测U11、V11间电阻为∞，按下按钮SB2（或让KM闭合）大约为1500Ω，再同时按下SB1（或热继电器动作），电阻变为∞，否则接线错误，应进行检查。

技能训练

1.线路自检

（1）学生自己检测；

（2）教师检测组长接线是否正确，让组长学会检测方法；

（3）组长检测组内成员接线是否正确。

2.通电试车（同任务一）
