学习目的

掌握测交直流电压、直流电阻的方法，养成规范操作和爱护仪器的习惯

基础知识（2课时）

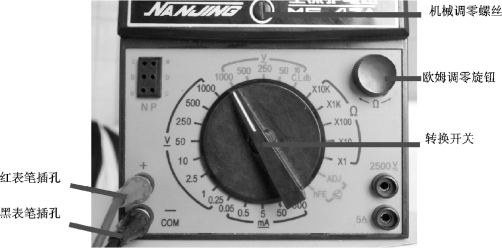

一、认识万用表面板（如图1-32所示）

对照万用表面板学习并完善以下知识：

图1-32　万用表面板

（1）标度尺（六条）：

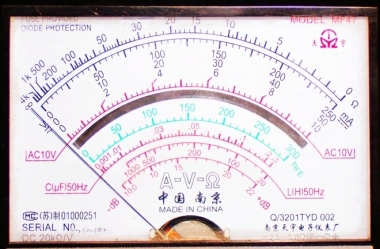

（2）指针（如图1-33所示）

图1-33　万用表面板

（3）机械调零螺丝：当指针不在机械零位时需要进行接线调零。

（4）选择开关：作用是选择测量的项目和合适的量程，请结合万用表标度盘分析

欧姆挡：五个量程挡R×1；R×10；R×100；______；R×10K。

交流电压挡量程挡有：

直流电压挡量程挡有：

毫安挡量程挡有：

（5）欧姆调零旋钮

使用电阻各量程挡测量电阻时，必须进行欧姆调零。

欧姆调零方法：将红黑两表笔短接，调节调零旋钮，是指针指在欧姆零位。

欧姆调零注意事项：欧姆调零操作时间不能过长。因为此时电流大，耗电量大。特别是使用R×1 挡时。严禁转换开关置于欧姆挡不使用时，两笔短接。

（6）红表笔插孔（+），黑表笔插孔（-）(www.daowen.com)

二、认识交流电

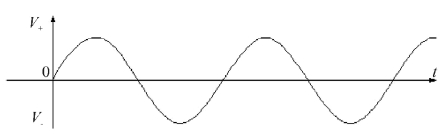

1.单相交流电

大小和方向都随时间按一定规律作周期性变化的电压、电流和电势，称为交流电。我们国家用的是正弦交流电，周期0.02s，频率50Hz。一根火线与一根零线为单相交流电（如图1-34所示）。

图1-34　单相交流电示意图

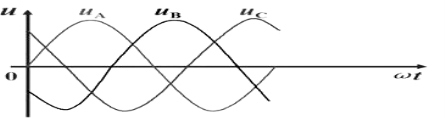

2.三相交流电（如图1-35所示）

共有三根火线，三相交流电彼此相隔120°电角度。

图1-35　三相交流电示意图

（1）交流电的有效值。交流电的有效值是表征交流电的物理量之一，是根据电流的热效应来规定的。让交流和直流通过同样阻值的电阻，如果它们在同一时间内产生的热量相同，那么这一直流的数值就叫作这一交流的有效值。通常我们所说的交流电的电压值都是有效值。

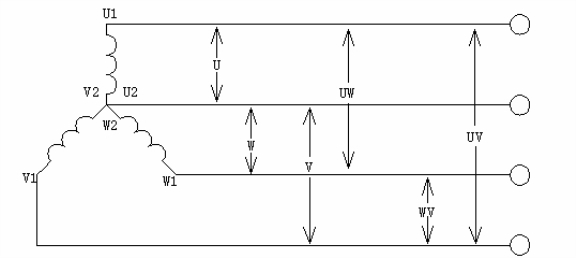

（2）交流电的线电压与相电压（如图1-36所示）。三相四线交流电路中每根相线（火线）与中性线（零线）间的电压叫相电压，其有效值用UA.UB.UC表示；相线间的电压叫线电压，其有效值用UAB.UBC.UCA表示。线电压是相电压的1.732倍。

图1-36　交流电的线电压与相电压

3.电功率

（1）单相交流电：电功率　P=U×I

（2）三相交流电：电功率　P=1.732×U×I×cosΦ，其中电压、电流为线电压与线电流。

三、测量交流电压

用万用表测交流电压的方法（读数方法：根据所选量程正确读数）。

（1）选择测量挡位：估计被测电压的大小，把转换开关置于合适的交流电压挡。

注意：测电压、电流时，量程的选择应使指针指在右三分之二处。（若不知被测大小，从最大量程试测）

（2）用万用表两只表笔分别接电源两端，测量读数。

（3）使用完毕后，将万用表关闭。

测量注意事项：①测量过程中不可用手触及导电部分，以防触电；②不可用电压挡测量电阻，以防烧坏仪表；③测量过程中必须合理选择量程，超程会烧坏仪表，量程过小测量结果会不准确；④测量直流电压时要注意极性。
