【摘要】:三相导电回路对称分布,断路器有一根主轴贯穿箱中,一端伸出体外与安装在端部的操动机构相连接,主轴上装有三个绝缘拐臂,当主轴转动时,通过传动机构使动触头进行分、合闸。在断路器的进相均装有10kV套管式电流互感器,二次线圈直接与操动机构的过流脱扣器相连接,当出现过流和断路故障时,可使断路器自动分闸。
这里所介绍的断路器结构为河南省获嘉开关厂10kV户外SF6断路器,产品的型号为LW3—10Ⅰ/400—6.3,8型和LW3—10Ⅱ/400—6.3,8型。前者配用手动弹簧储能机构,后者配用电动弹簧储能机构。这两种断路器均以SF6作为绝缘和灭弧介质,以自能式灭弧原理进行设计和制造。图8-11为其外形图。其结构组成如下。

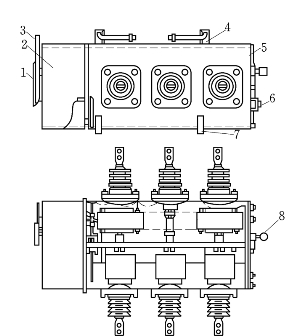

图812 LW—10型外形结构图
1—分合指示板;2—操动机构;3—操作手柄;4—吊装螺杆;5—断路器本体;6—充放气接头;7—固定板;8—压力表
(www.daowen.com)
图813 LW—10型断路器内部结构
1—接线端子;2—左瓷瓶装配;3—电流互感器;4—动触头;5—拨叉;6—主轴;7—磁吹线圈;8—外壳;9—密封圈;10—右瓷瓶装配;11—静触头;12—触指座;13—圆筒电极;14—吸附剂;15—折叠触头
断路器本体采用三相共箱式结构,如图812所示。三相导电回路对称分布,断路器有一根主轴贯穿箱中,一端伸出体外与安装在端部的操动机构相连接,主轴上装有三个绝缘拐臂,当主轴转动时,通过传动机构使动触头进行分、合闸。在断路器的进相均装有10kV套管式电流互感器,二次线圈直接与操动机构的过流脱扣器相连接,当出现过流和断路故障时,可使断路器自动分闸。
图813是LW—10型断路器的内部结构图。由动、静触头,磁吹线圈,圆筒电极,电流互感器等部件组成。每相导电回路由两个导电杆分别通过瓷套管引出箱体,两导电杆在箱内的一端分别与静触头和动触杆相接触,在静触头前方有一个金属制成的圆筒电极,电极的外侧是磁吹线圈。
