数字表如何工作:集成芯片解析

数字式万用表采用了大规模集成电路(模-数转换器)和液晶数字显示技术,被测量值由液晶显示屏直接以数字的形式显示,读取方便,有些还带有语音提示功能其工作原理如图1-9所示。

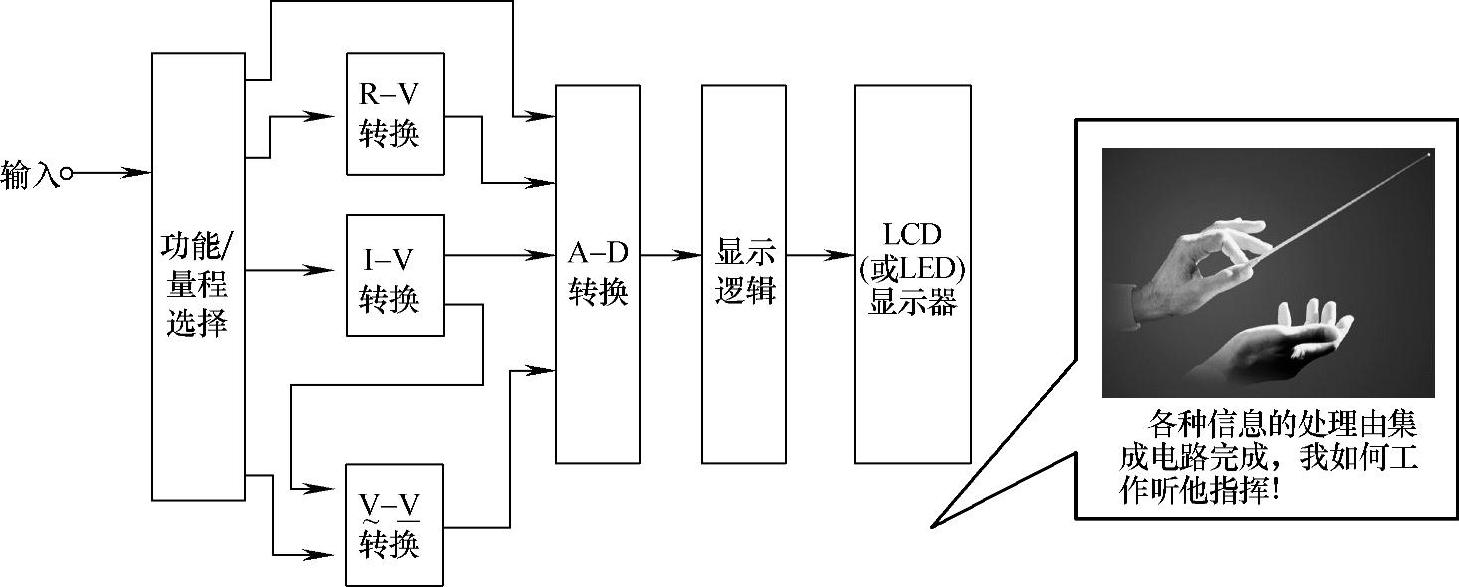

图1-9 数字式万用表的工作原理

数字式万用表是在直流数字电压表的基础上配上各种转换器所构成的。数字式万用表的基本电路是一个表头电路,它所完成的基本功能是将输入的直流电压(模拟量)量化,并输出;其他的功能一般需要增加外部电路。

使用数字式万用表,读数非常方便、直观。常用的数字式万用表显示数字位数有三位半、四位半和五位半之分,对应的数字显示最大值分别为1999、19999和199999,并由此构成不同型号的数字式万用表。所谓三位半(或978-7-111-39643-7-Chapter01-13.jpg位),是指最多同时出现4个数字,最前面的一个数只能是“0”或“1”(0也可消隐,即不显示)。同理,978-7-111-39643-7-Chapter01-14.jpg位数字式万用表最多同时出现5个数字,最前面的一个数只能是“0”或“1”三位半和四位半数字式万用表如图1-10所示。

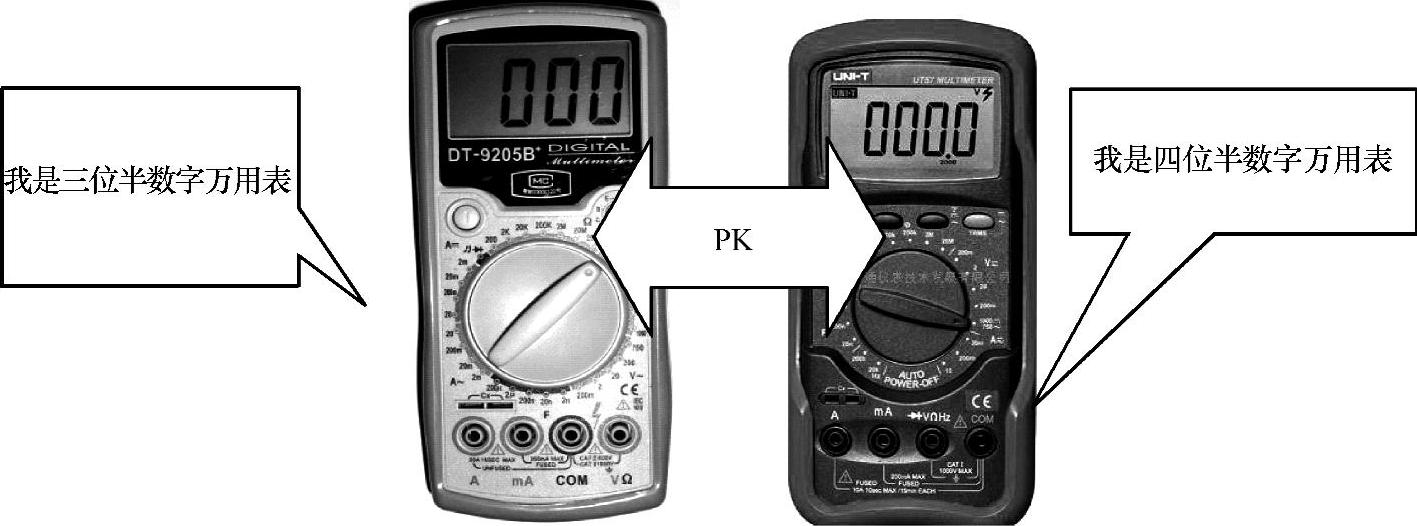

图1-10 三位半和四位半数字式万用表

现在万用表的芯片,其集成度越来越高,外围电路越来越少,这样有好处也有坏处。

(1)好处:集成度高,外部电路简单,元件质量问题引起的质量故障会少很多。

(2)坏处:芯片一坏,更换成本高且麻烦,有时更换一个芯片的钱,差不多可以再买一台仪表了,所以一般坏了只好报废。
