从前述推导过程可见，当限流电抗一定时，其自身杂散电容C_p将对断路器的恢复电压上升率产生重要影响。基于导出的理论公式，专门对此进行了计算研究，并与文献[10-12]给出的仿真结论进行比较。考虑限流比为0.4和0.7时，杂散电容从10～100nF，分别针对FCL出线故障（虚线）和s=4km处发生近区故障（实线）并且考虑C_s=1.5μF和C_s=0.05μF两种情况进行计算，结果如图7-9所示。

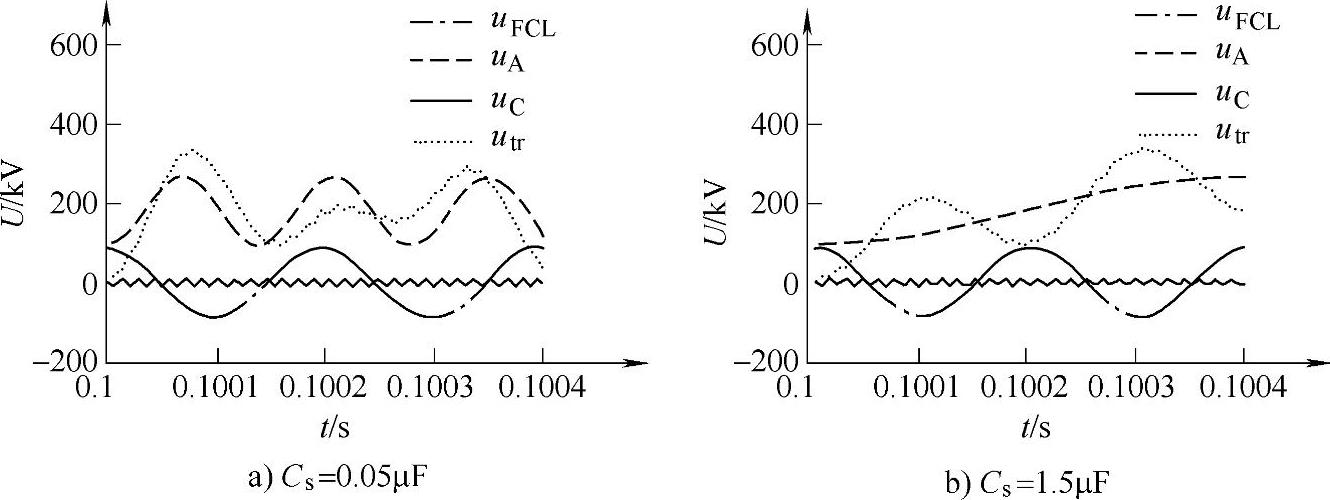

图7-8 α=0.5和s=1km时断路器两端电压的变化

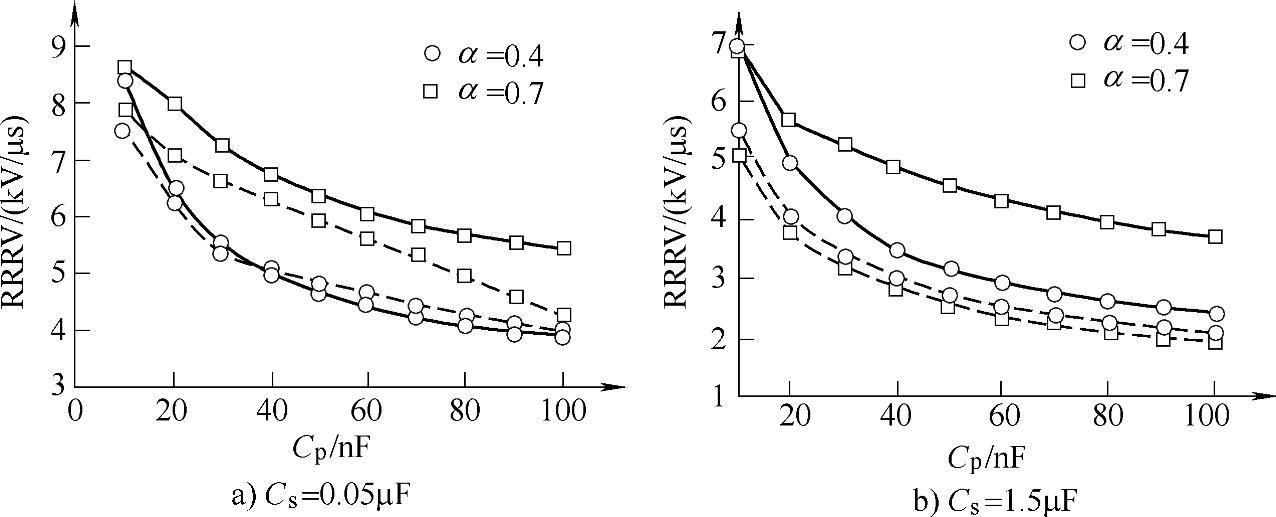

图7-9 恢复电压上升率与杂散电容的关系(www.daowen.com)

基于理论公式的计算结果表明，随着杂散电容增大，断路器的恢复电压上升率有减小的趋势，结论与文献[10-12]给出的仿真结果一致。

将针对FCL出线故障和近区故障（s=1km，4km，7km）的计算结果，与文献[10]提供的某典型高压断路器的实际开断特性曲线（见图7-10中的虚线）进行比较，也可得到有参考意义的结论。如果断路器的恢复电压上升率超过开断特性曲线，则表示短路故障开断失败。由图7-10可见，当FCL杂散电容C_p为100nF，限流比为0.4时，故障限流器不仅能有效限制短路电流，而且恢复电压上升率也在断路器的开断特性曲线之下，能够可靠开断。而当杂散电容C_p为10nF时，断路器两端的恢复电压上升率很大，一般难以成功开断。依据理论公式的计算结果，与文献[10-12]中的仿真结论相一致，验证了分析方法的有效性。图7-10的结果也表明，在设计包括经济型FCL在内的所有电感式FCL的限流电抗时，想办法增加其自身的杂散电容，将非常有利于断路器对近区故障的成功开断。

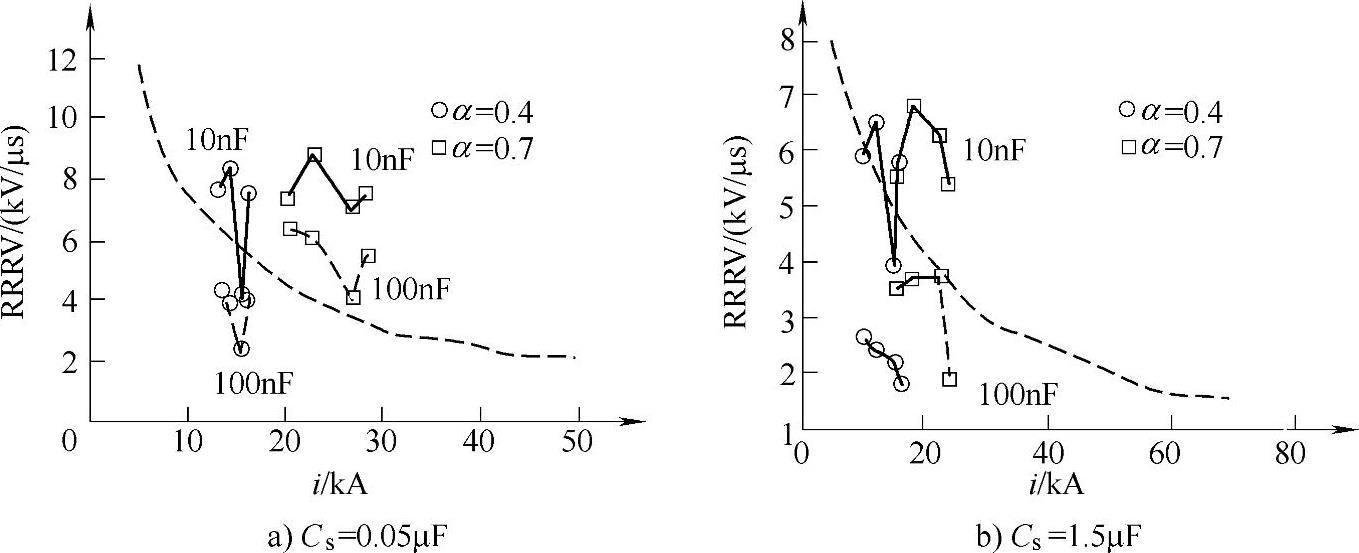

图7-10 近区故障RRRV与断路器开断特性的比较
