系统仿真模型如图6-8所示，相关参数为：发电机组G₁为平衡节点，容量为1200MVA，f=50Hz，X_d=1.0，X_d′=0.2，X″_d=0.15，R_s=2.85×10^-3；发电机组G₂和G₃为PV型节点，容量为1000MVA，f=50Hz，X_d=1.0，X′_d=0.2，X″_d=0.15，R_s=2.85×10^-3；变压器S_T1=1200MVA，电压比为10.5/121，R_T=0.002，X_T=0.1；变压器S_T2=S_T3=1000MVA，电压比为10.5/121，R_T=0.002，X_T=0.1；FCL为限流系数为2的经济型故障限流器；系统基准容量为1000MVA。

设t=0.5s时连接母线7和8的线路出口处发生三相短路故障，t=0.61s时切除故障，仿真结果如图6-9所示。可以看出，无FCL的多机系统，发电机组G₂的功角相对于平衡节点G₁持续增加直至失去同步。安装FCL的多机系统，功角振荡幅度减小，仍能很快地恢复稳定。进一步的仿真结果表明，与单机—无穷大系统类似，在多机系统中安装经济型故障限流器，能抑制摇摆曲线的振荡幅度并缩短衰减周期，延长系统的极限切除时间，可提高系统的暂态稳定能力。

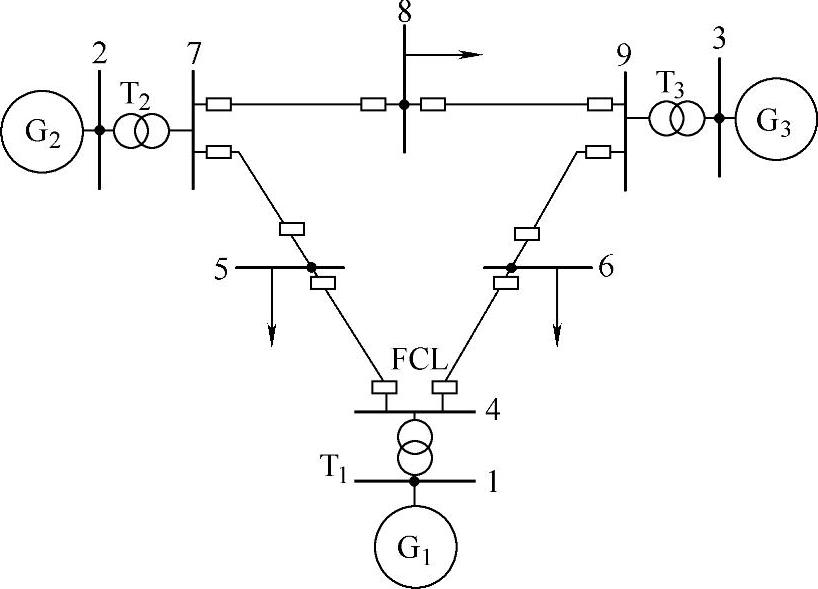

图6-8 安装FCL的3机9节点系统(www.daowen.com)

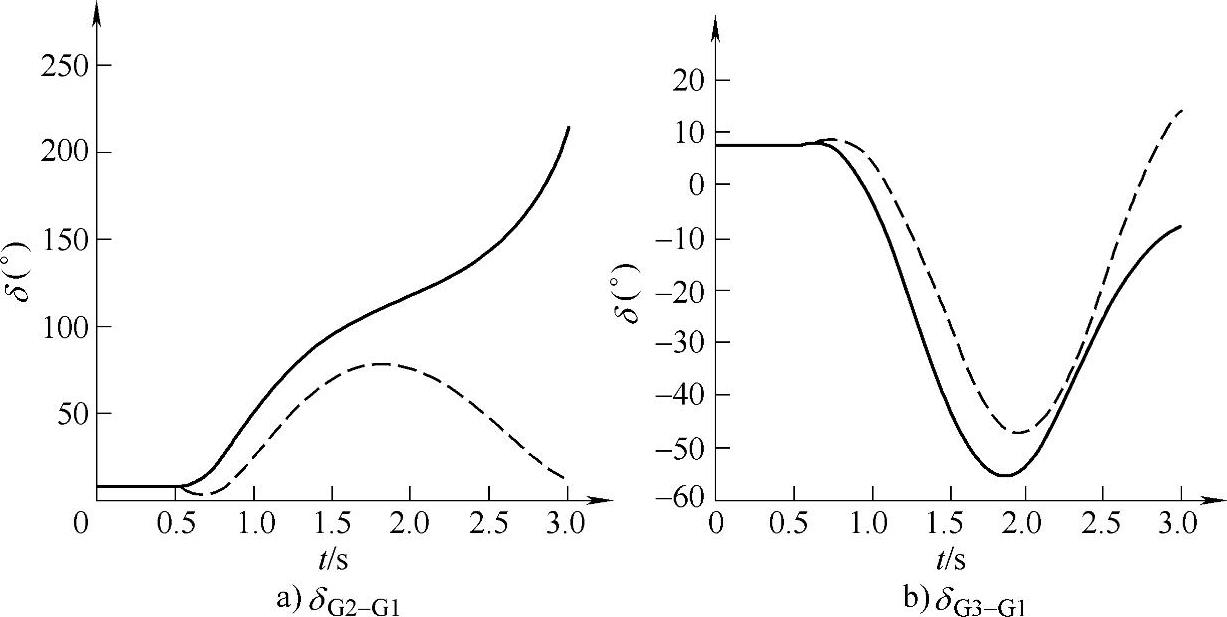

图6-9 各发电机组相对于平衡节点的摇摆曲线（实线表示无FCL，虚线表示有FCL）
