系统正常运行时,发电机向无穷大系统输送的有功功率为P0,原动机输出的机械功率PT等于P0,a点表示发电机的正常运行点。发生三相短路后,功率特性立即降为PⅡ,但由于转子的惯性,转子角度不会立即变化,其相对于无穷大系统母线电压U的角度δ0仍保持不变。因此,发电机的运行点由a点突然变至b点,输出功率显著减小,而原动机机械功率PT并不变,故产生了较大的过剩功率。在过剩转矩作用下,发电机转子将加速,其相对角度δ逐渐增大,使运行点由b点向c点移动。故障限流器在此时动作,功率特性立即变为PⅢ,工作点也相应地变化到d点,对应的功角为δf。当工作点沿功率曲线PⅢ移动到e点时,故障被切除,功率特性立即变为PⅣ,发电机的运行点也从e点突然变至g点,对应的功角为δc。此时发电机输出功率比原动机的机械功率大,使转子受到制动,转子速度逐渐减慢。但此时的速度已经大于同步转速,所以相对角度还要继续增大,工作点将沿PⅣ向h点移动,直到转子恢复到同步转速。
故障发生后,从起始功角δ0到故障切除瞬间所对应的功角δc这段时间里,发电机转子受到过剩转矩的作用而加速,因此,装有FCL的系统的加速面积为Sabcdef;若不安装FCL,则在故障切除前,系统工作点将沿a→b→c→i→e→f移动,其加速面积为Sabcief>Sabcdef。由此可见,故障限流器对系统暂态稳定性影响的实质,是减少了系统的加速面积,即减小了发电机转子在系统发生故障期间过剩的动能积累,从而对系统的暂态稳定产生积极的影响。
若限流器具有高限流比α(一般指限流电抗较大),则可能使系统永远不会失稳。在限流器动作后,若发电机输出功率极限足够大并超过机械功率PT,这不仅使得系统在故障后的加速面积Sa得以减小,同时还能获得减速面积Sd,如图6-4所示。当减速面积Sd不小于加速面积Sa时,即使系统永久不切除故障,发电机也能够与无穷大系统恢复同步,即系统能够保持稳定的极限切除时间为无限大。(www.daowen.com)

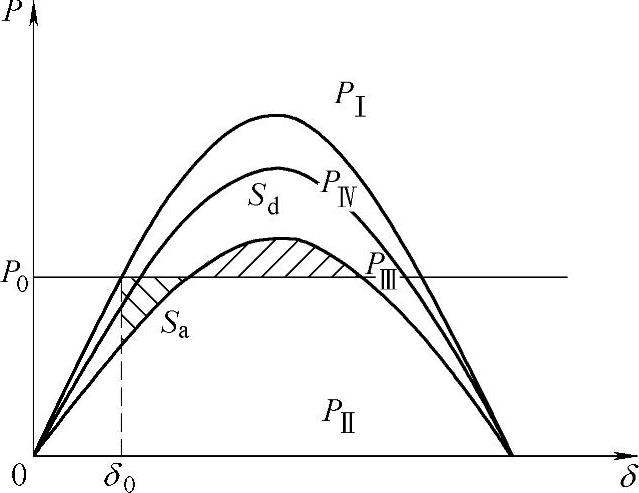

图6-4 安装高限流比FCL的 系统功角曲线
