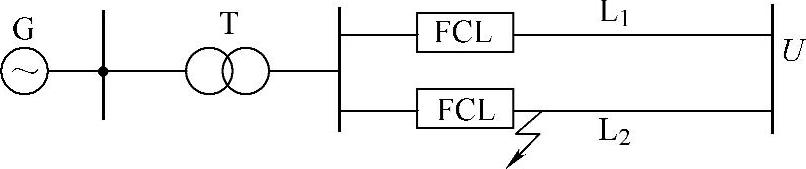

为便于分析经济型FCL对电力系统暂态稳定的影响,这里选用如图6-1所示的单机—无穷大系统模型。正常运行时,发电机变压器和双回线路向无穷大系统送电,在两条出线的始端分别装有一台FCL。


图6-1 单机—无穷大系统模型

系统正常运行时,发电机经过变压器和双回线路向无限大系统送电,在两条出线的始端分别装有一台FCL。相关参数为:发电机额定容量为1000MVA,额定功率为800MVA,内电抗Xd=1.0(标幺值,下同),Xd′=0.2,Xd=0.15,惯性时间常数Tj=4s,阻尼系数D=0.001,发电机定子电阻Rs为2.85×10-3。系统频率f为50Hz,变压器等值电抗XT=0.1,传输线电抗XL=XL1=XL2=0.71。(www.daowen.com)


图6-2 FCL的暂态模型

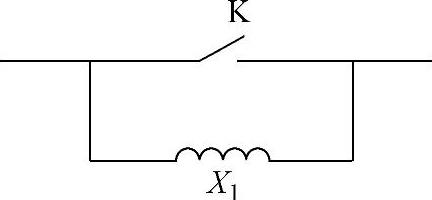

经济型故障限流器虽然有多种拓扑结构,但是其限流原理基本一致,在系统正常运行和系统发生故障而FCL未动作之前,FCL的等效电感接近为零,可近似认为FCL对系统无影响;系统故障发生后很短时间,FCL动作,即投入限流电感进行故障限流。若忽略FCL中各元件本身的电磁暂态过程,研究的经济型FCL,无论是氧化锌避雷器式FCL还是永磁饱和型FCL的暂态模型,都可以抽象为一个只有二工位的时变电感,如图6-2所示。系统正常以及故障后FCL未动作之前,开关K一直处于闭合状态,系统电流通过短路开关;故障发生后,开关K断开,限流电感Xl投入系统进行限流。
