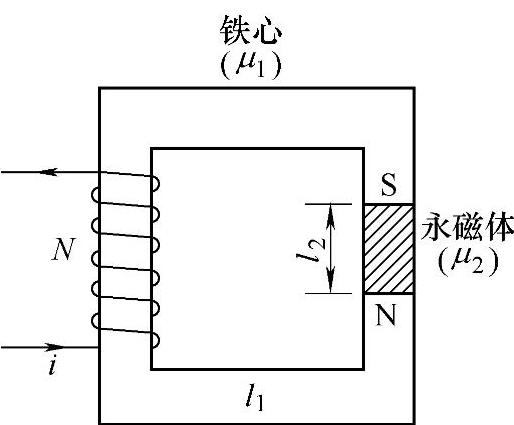

单相永磁饱和型FCL的原理示意,如图5-1所示。为方便分析,设铁心(Iron Core)与永磁体(Permanent Magnet,PM)的截面积均为S,且各机械接合处无气隙。图中,铁心相对磁导率为μ1,永磁体回复相对磁导率为μ2,穿过铁心和永磁体的磁感应强度与磁通量分别为B和Ф,铁心与永磁体的磁场强度分别为H1和H2,铁心上铜导线限流绕组的匝数为N,导线电流为i,铁心和永磁体的平均有效磁路长度分别为l1和l2。为限制全波短路电流,需将两个结构相同的单元反向串联在线路中,使两个铁心在一个周期的正负半波交替退出饱和。
图5-1 永磁饱和型FCL原理拓扑
(www.daowen.com)

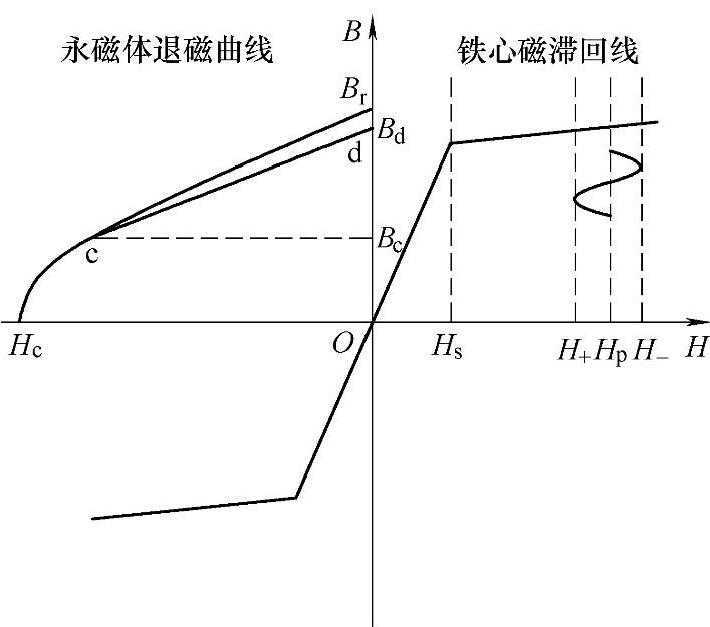

图5-2 永磁体和软磁铁心的工作点配合
图5-2为永磁体和软磁铁心工作点的变化配合图。永磁体(设其剩磁磁通密度与矫顽力分别为Br和Hc)的退磁曲线在第二象限,但实际工作区间在退磁曲线的回复线cd上(相应的磁感应强度分别为Bc和Bd。软磁铁心的磁滞效应可近似忽略。软磁铁心平常工作在深度饱和状态,其磁场强度为Hp;系统短路时限流绕组将产生与永磁磁场可比的反向磁场,使软磁铁心的工作点沿其磁滞回线运动到临界磁场Hs以下,铁心退出饱和而呈现较大限流电抗。短路结束后反向磁场消失,软磁铁心重新回到深度饱和状态。
