1.避雷器的阻性泄漏电流

ZnO避雷器的长期运行性能，可通过在线监测其阻性电流来判断，以确定避雷器因泄漏电流热效应而导致的老化程度，便于实施状态维修策略。再者，避雷器组也由多个避雷器单元组成，通过监测各单元间的不平衡泄漏电流，可以间接反映各单元伏安特性的不一致性，避免系统发生短路故障时某些避雷器的首先击穿现象。在线监测原理如图3-31所示，来自电压互感器和微电流传感器的信号，经电光转换转化为光信号，通过光纤传送到中央监控系统进行处理。处理过程中采用实时数字化算法，计算得出阻性电流的大小，以判断是否超标。当阻性电流大于阈值时，则由CPU发出指令控制总旁路开关闭合，起到保护限流器的作用。

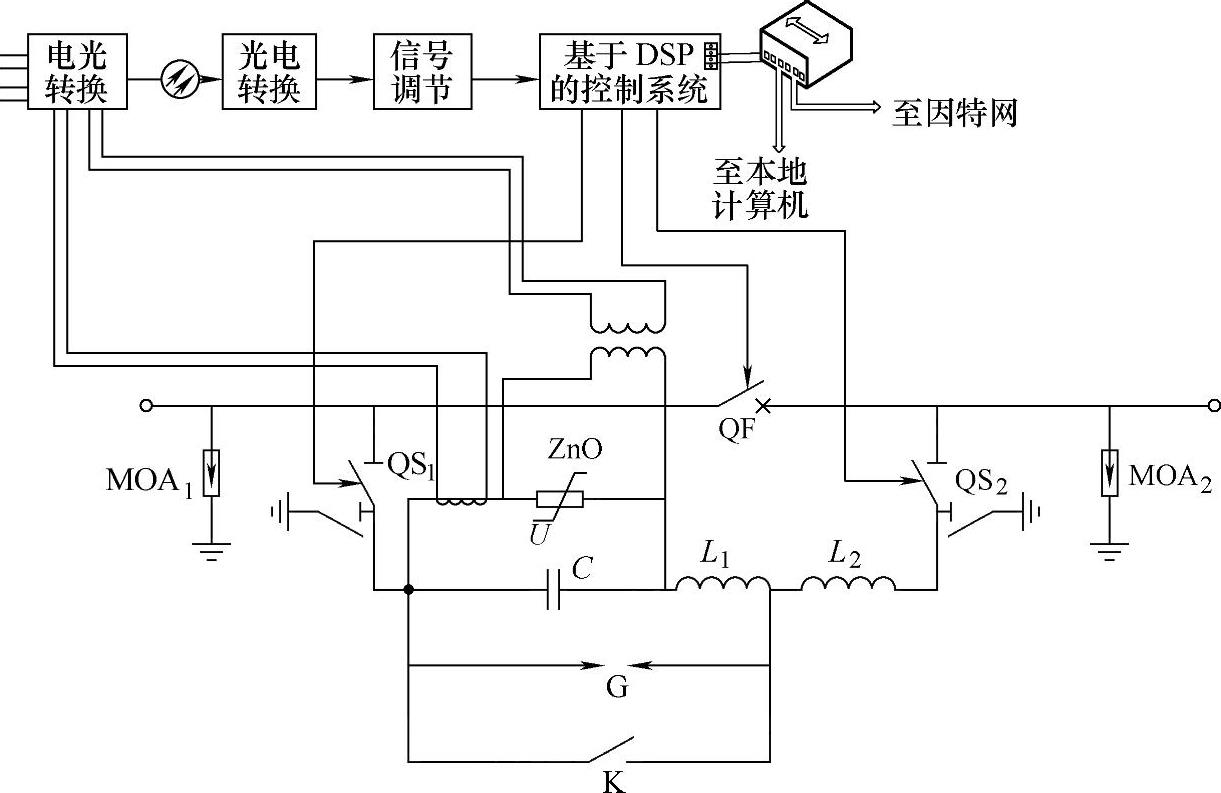

图3-31 避雷器长期阻性电流的监测

2.避雷器的过电流监测与保护(www.daowen.com)

FCL因ZnO避雷器的快速动作而起到限流作用，但避雷器并不能长时间承受过高的短路电流，除了可控间隙可靠动作外，还要加设过电流保护。当监测到通过避雷器的电流超过阈值一定时间后，就要启用避雷器的过电流保护，向总旁路开关发出旁路命令，避免避雷器损坏或发生爆炸。ZnO避雷器过电流的在线监测设计类似于图3-31，但不同于避雷器阻性泄漏电流的监测，此时要监测的电流值较大，需要专门装设一个电流传感器。

3.避雷器的吸能保护设计

避雷器吸收的能量和自身温度必须在允许值以下，才能保证其正常的工作特性。避雷器的长时吸能能力和短时吸能能力都有一定限制，否则，吸能过多造成温度骤升，可能导致避雷器的爆炸。通过监测ZnO避雷器的电流和电压，可即时计算出ZnO避雷器的吸能曲线，及时触发可控并联间隙并闭合快速合闸开关，实现避雷器的能量保护。避雷器长期运行时，还可通过监测吸能曲线及其频谱的突变来实现避雷器的能量与温度保护。
