基本参数：保护水平为2.4pu，每相吸能不超过11MJ。每相由若干避雷器单元组成，每个单元的重量不超过100kg。

设计要求：ZnO避雷器用于限制流过电容器的故障电流，其最高电压与系统运行工况相配合。其通流容量满足在短路时快速释放热能，并能承受一定时间的外部和内部故障。避雷器采用压力释放装置，以释放由内部电流所产生的压力，释放能量应保证整套装置的可靠运行。避雷器的最大允许能耗应超过故障时其可能吸收的最大能耗，并增加10%的冗余。通常配置避雷器的吸能容量，以最大故障电流时避雷器需独自吸收的能量为准，此时放电间隙和快速合闸开关不动作。

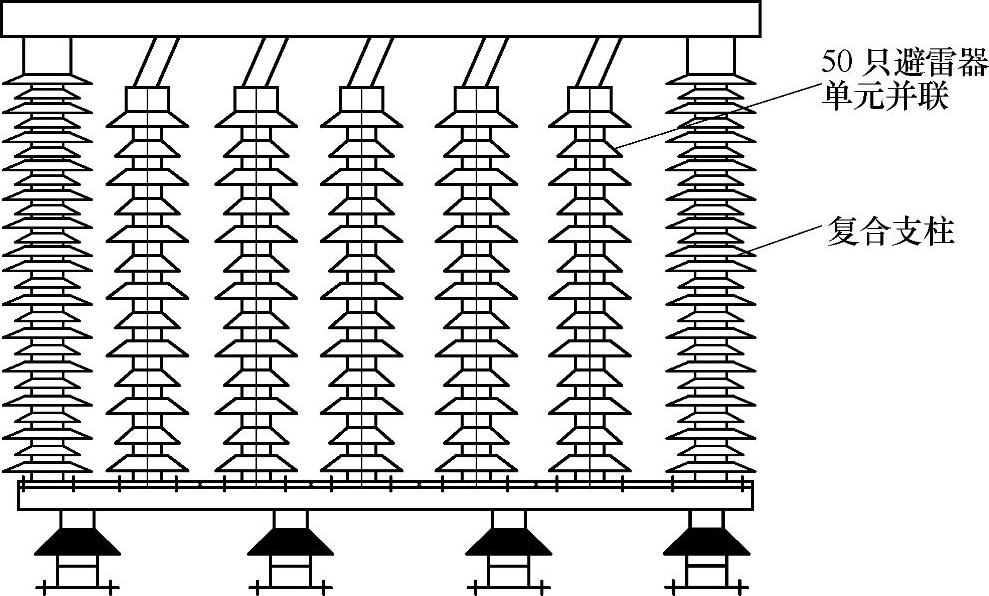

图3-27 避雷器组外形图(www.daowen.com)

按照限流器用避雷器吸收能量的要求，避雷器采用多柱并联。控制每柱电流分布是避雷器结构设计的关键问题。通过改进电阻片制造工艺，并对每批电阻片进行严格测试和筛选，提高电阻片的通流容量，使每台避雷器并联元件的伏安特性尽量接近一致，以确保电流沿避雷器各柱之间均匀分配，提高避雷器的整体性能。根据110kV限流器的安装结构特点，避雷器采用目前较为成熟的复合硅橡胶外套避雷器的制造工艺制成。复合外套避雷器已大量应用到交直流输电、串联补偿电容器和静止补偿装置的保护中。复合外套避雷器的外套材料选用的主料是甲基乙烯基硅橡胶，主链为含硅氧键（Si—O），侧链含少量的不饱和乙烯基。图3-27为避雷器组的设计外形图，图3-28为串并联后的避雷器组。

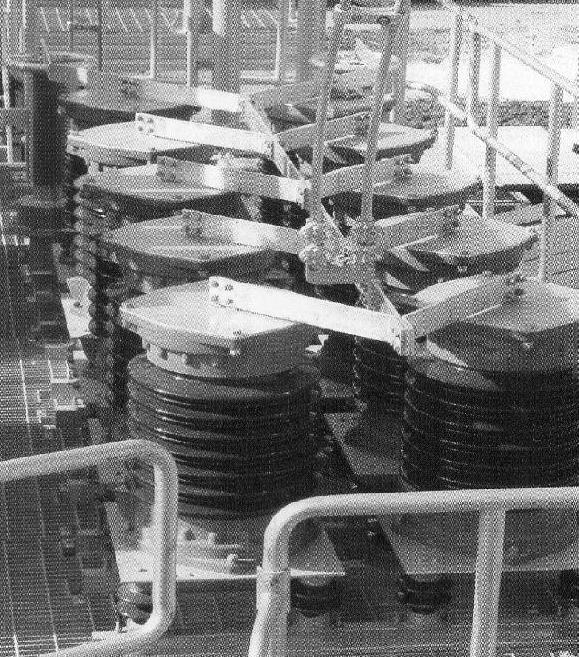

图3-28 串并联后的避雷器组
