快速热循环注塑冷却过程的热交换主要包括三个方面：模具型腔与塑件间的热传导、模具与冷却系统间的对流换热以及模具与周围环境间的热交换，如图11-8所示。

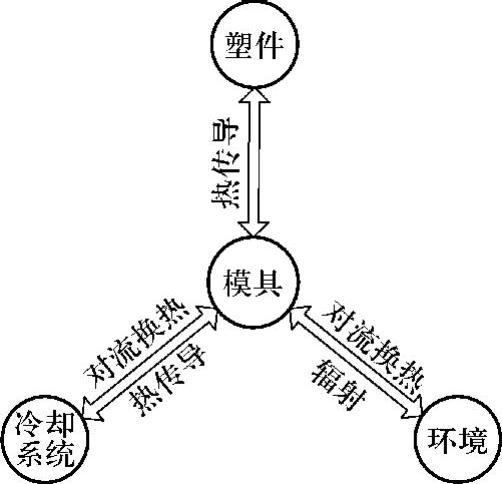

图11-8 快速热循环注塑冷却过程中模具、冷却系统和塑件间的热交换

1.模具型腔与塑件间的热传导

模具与塑件间通过型腔面进行热传导。模具和塑件间的热传导贯穿于整个冷却过程，因此在快速热循环注塑的快速冷却过程的温度场分析中，需要建立模具与塑件间耦合传热的分析模型。

2.模具与冷却系统间的对流换热(www.daowen.com)

在快速热循环注塑的快速冷却过程中，模具与冷却系统间的热量传递是通过对流换热和热传导来完成的。一方面，冷却剂质点不断移动和混合，把热量从一处带到另一处，即对流换热。另一方面，冷却剂内部各点以及冷却剂与冷却管道壁之间存在温度差，热量也必然以热传导的方式传递。相对于冷却剂与模具间的强制对流换热而言，冷却剂与模具间的热传导比较微弱，故在本书中不予考虑。

3.模具与周围环境间的热交换

模具的外表面与空气接触，二者以自然对流换热和辐射换热的形式进行热交换，相对于自然对流换热而言，模具与空气间的辐射换热可忽略不计。

可见，在快速热循环注塑快速冷却过程中，模具与塑件、冷却介质和周围环境之间时刻发生着热交换。因此，在快速冷却过程中有必要将模具和塑件的温度场进行耦合分析，同时还要考虑冷却系统和周围环境对温度场的影响。
