SMA（苯乙烯-马来酸酐共聚物）的分子结构中具有非极性的芳环基和极性的酸酐基，SMA与多种极性或非极性材料（如PS、ABS、PC、PA等）以及玻纤相容性良好，可作为部分塑料共混时的相容剂。SMA中的苯基与PMMA中的羰基有较强的相互作用，使SMA与PMMA能达到分子水平上的相容^[252]，且这种相互作用比SAN的苯基与PMMA的羰基之间的相互作用强；同时，SMA和SAN含有相同的苯乙烯结构，SMA/SAN体系在共混加工温度下是相容体系^[253，254]，因此，SMA在某种程度上能够提高ABS和PMMA的相容性。SMA使ABS/PMMA合金的拉伸强度都呈现轻微的增加趋势，如图10-6所示。SMA的环状刚性结构使其冲击韧性极低，ABS/PMMA合金中引入SMA，一方面提高ABS与PMMA的相容性，从而改善ABS/PMMA合金的冲击韧性；另一方面，SMA本身的脆性导致合金的冲击强度降低，两种效果的综合作用使得ABS/PMMA/SMA的冲击强度随SMA质量分数的增加呈现轻微的下降趋势^[255]，如图10-7所示。

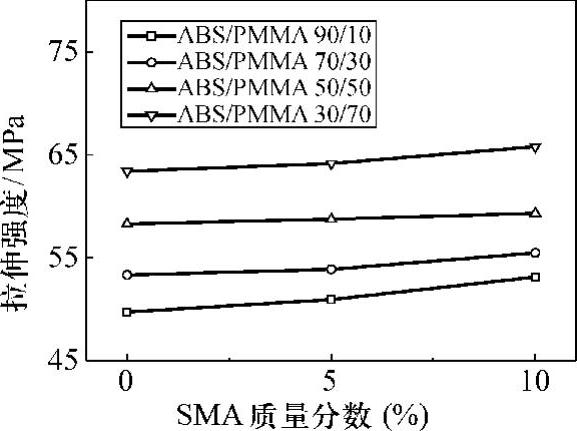

图10-6 SMA对于ABS/PMMA拉伸强度的影响(www.daowen.com)

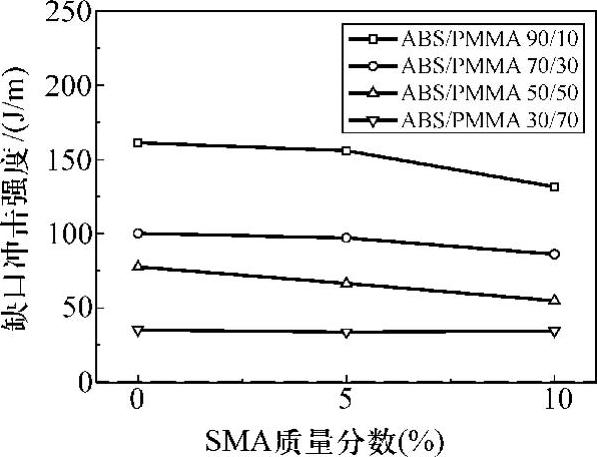

图10-7 SMA对于ABS/PMMA冲击强度的影响
