图7-19所示分别为设计变量ABAD以及BD对响应变量trh交互作用的响应曲面。从图中可以看出,随着AB减小,或随着D增大,trh逐渐减小。这表明通过减小电加热元件间距,缩小电加热元件与型腔表面间的距离,或增大电加热元件直径,可提高模具型腔表面的加热冷却效率。综合对比各设计变量对trh的影响可以发现,ABtrh的影响比较明显,而Dtrh的影响则相对较小,尤其是当AB处在较低的水平时。

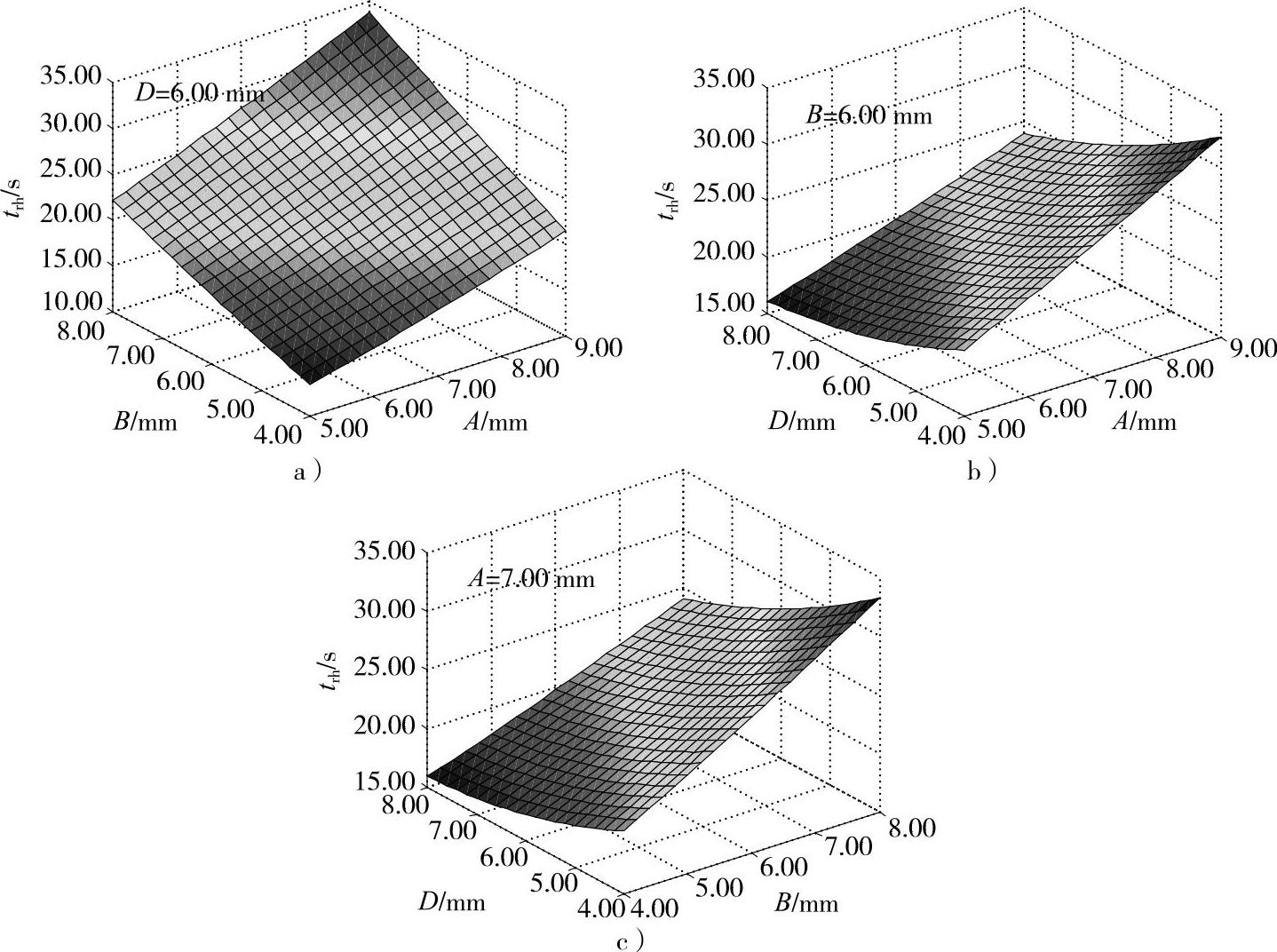

图7-19 设计变量对trh交互作用的响应曲面

a)AB b)AD c)BD

图7-20所示分别为设计变量ABAD以及BD对响应变量Tmax交互作用的响应曲面。从图中可以看出,随着AD减小,或随着B增大,Tmax逐渐减小。这表明减小电加热元件间距,增大电加热元件与模具型腔表面之间的距离,或者减小电加热元件直径,将有利于改善模具型腔表面温度分布的均匀性。综合对比各设计变量对响应变量Tmax的影响可以发现,ABTmax的影响比较明显,而DTmax的影响则相对较小,尤其是AB处在较低的水平时。(www.daowen.com)

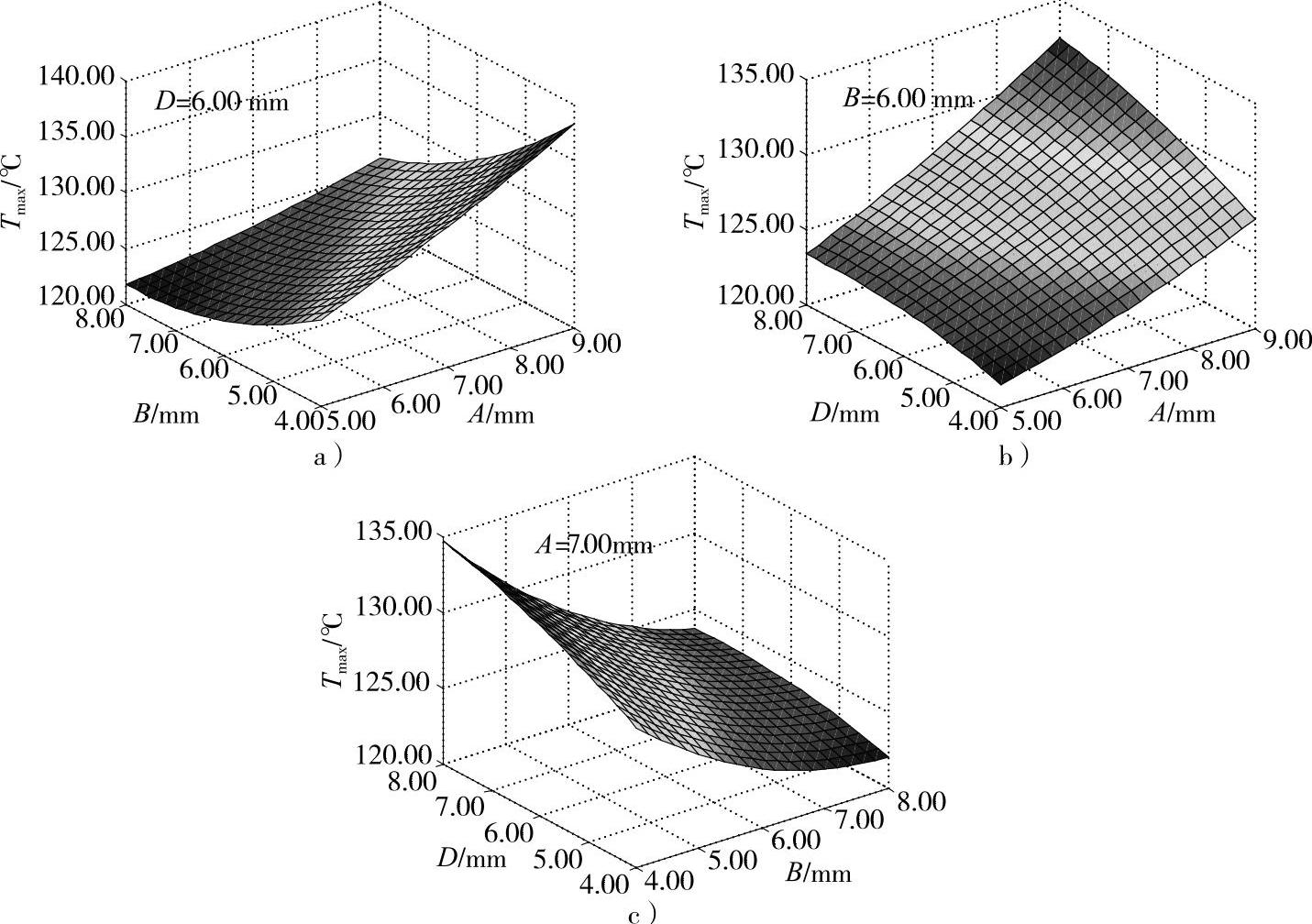

图7-20 设计变量对Tmax交互作用的响应曲面

a)AB b)AD c)BD

图7-21所示分别为设计变量ABAD以及BD对响应变量σmax交互作用的响应曲面。从图中可以看出,Aσmax的影响最为显著,随着A减小,σmax逐渐减小。与Aσmax的影响相比,BDσmax的影响相对比较小,随着BD增大,σmax缓慢减小。上述结果表明,缩小电加热元件间距,增加电加热元件与型腔表面间的距离或增加电加热元件直径,将有利于减小型腔板承受的最大等效应力,提高模具的热疲劳寿命。
