根据拟合的二次多项式数学模型，即可构建设计变量与响应变量之间的响应曲面，以便研究和分析各设计变量对响应变量的影响规律。图7-7～图7-9所示分别为三个响应变量trh、Tmax和σmax对应的三维响应曲面。
图7-7分别为设计变量a和b、a和d以及b和d对响应变量trh交互作用的响应曲面。从图中可以看出，随着a和b减小，或随着d增大，trh逐渐减小。这表明减小加热冷却管道间距，缩小加热冷却管道与型腔表面之间的距离，或增大加热冷却管道直径，将有利于改善模具型腔表面的加热冷却效率。综合对比各设计变量对trh的影响可以发现，a和b对trh的影响程度几乎相同，而d对trh的影响则相对较小，尤其是当a和b处在较低的水平时。
图7-8分别为设计变量a和b、a和d以及b和d对响应变量Tmax交互作用的响应曲面。从图中可以看出，随着a和d减小，或随着b增大，Tmax逐渐减小。这表明缩小加热冷却管道间距，增大加热冷却管道与模具型腔表面之间的距离，或者减小加热冷却管道直径，将有利于改善模具型腔表面温度分布的均匀性。综合对比各设计变量对响应变量Tmax的影响可以发现，a和b对Tmax的影响比较显著，而d对Tmax的影响相对较小。
图7-9分别为设计变量a和b、a和d以及b和d对响应变量σmax交互作用的响应曲面。从图中可以看出，与设计变量对trh和Tmax的影响相比，设计变量对σmax的影响相对比较复杂。在设计空间内，设计变量对σmax的影响趋势是非单调的，并且各变量间存在交互影响。当a处于较高水平时，σmax随着b增大而减小，而随着d减小而减小，但当a处于较低水平时，σmax又随着b减小而减小，而随着d增大而减小。在三个设计变量中，a对σmax的影响最为显著，随着a减小，σmax逐渐减小。

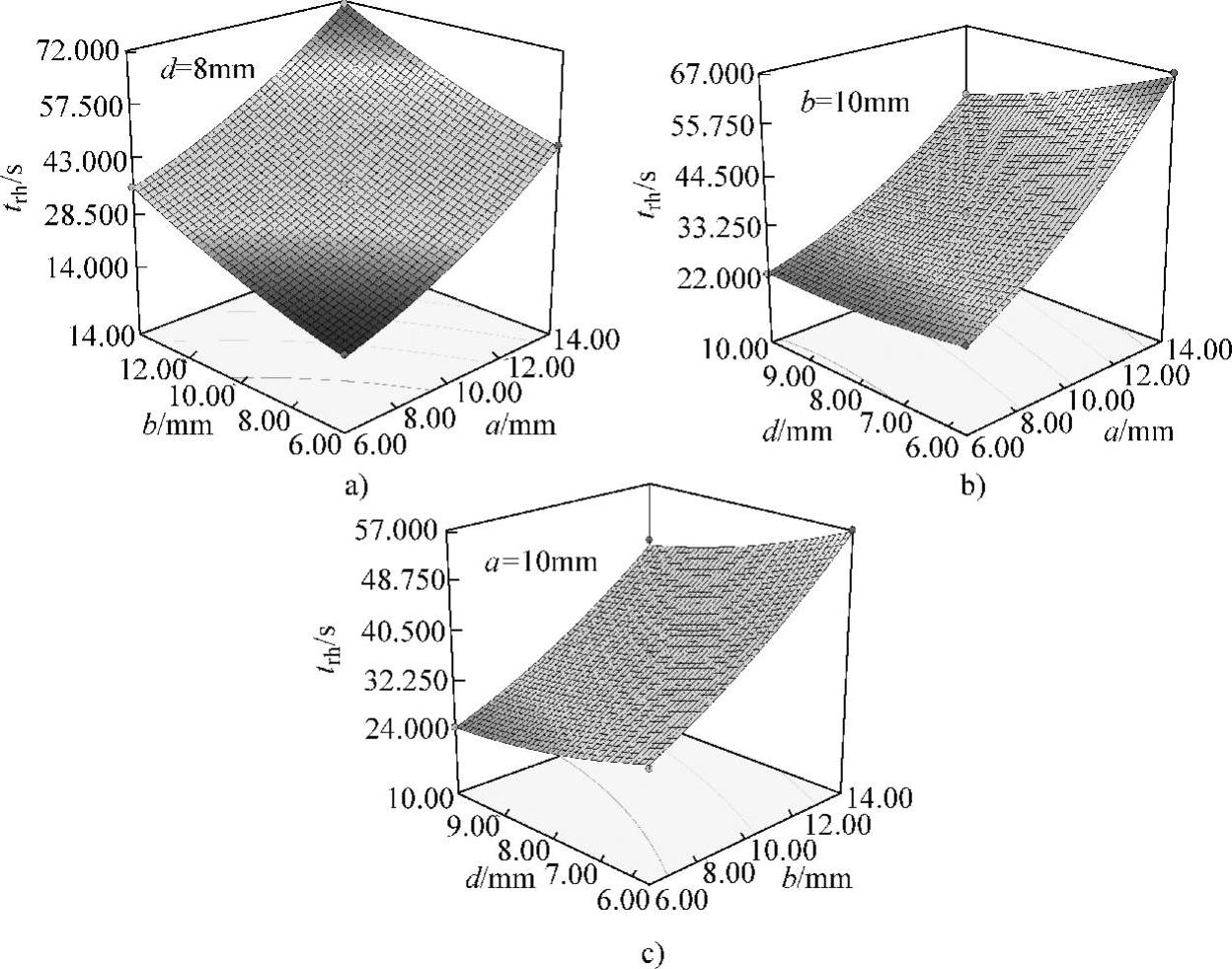

图7-7 设计变量对trh交互作用的响应曲面(www.daowen.com)
a）a和b的交互作用 b）a和d的交互作用 c）b和d的交互作用

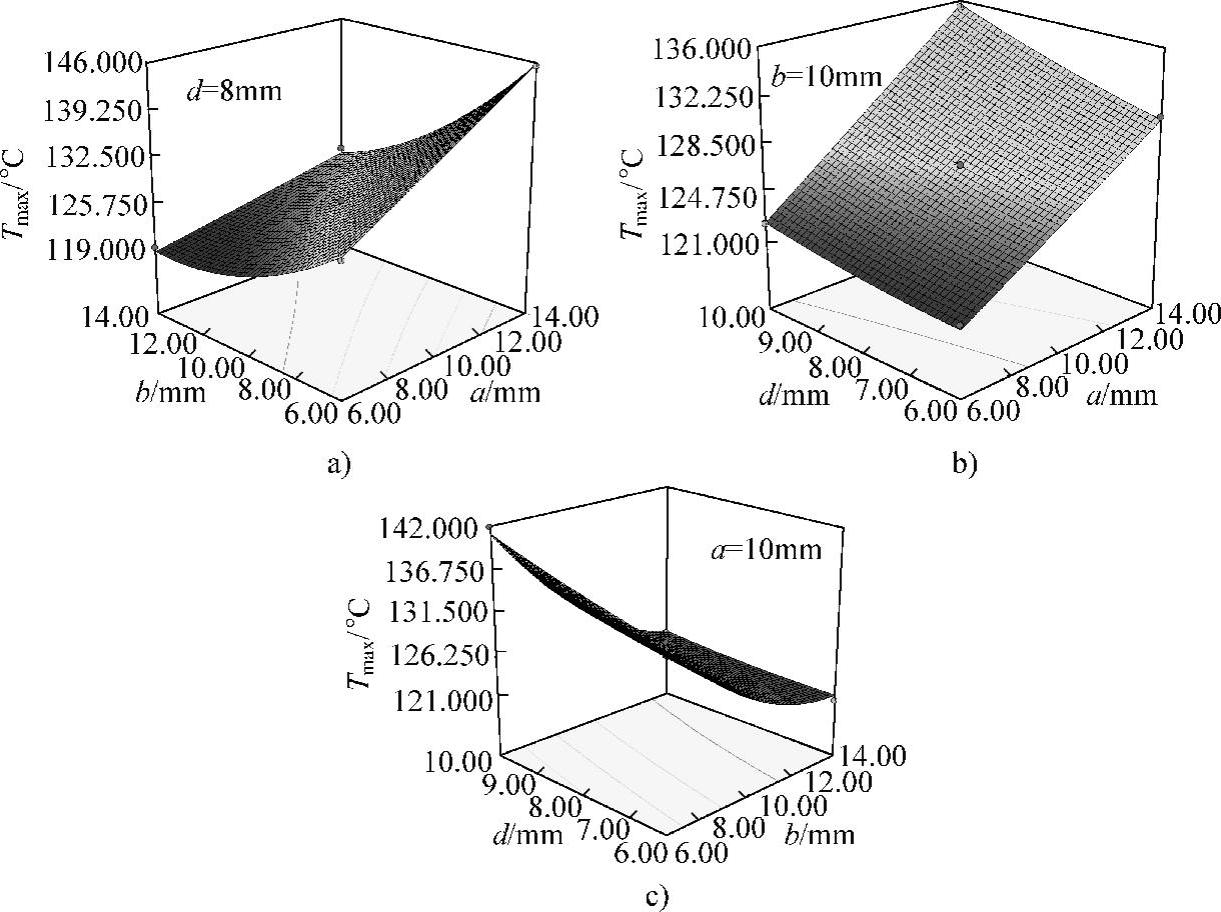

图7-8 设计变量对Tmax交互作用的响应曲面
a）a和b的交互作用 b）a和d的交互作用 c）b和d的交互作用
