1.隐患（缺陷）现象

母线保护装置面板“报警”（断线报警）灯亮，且无法复归。装置显示报文：电流回路异常（电流回路断线）。

2.隐患（缺陷）诊断分析

以目前常用的微机母线保护为例，RCS-915装置TA断线（异常）的判据如下：

（1）在电压回路施加三相平衡电压，向任一支路通入单相电流大于0.06In延时5s发TA断线报警信号，同时闭锁母差保护；

（2）在电压回路施加三相平衡电压，向任一支路通入三相平衡电流大于IDx延时5s发TA断线报警信号，同时闭锁母差保护。

BP2B装置TA断线的判据如下：差电流大于TA断线定值，延时9s发TA断线告警信号，同时闭锁母差保护。电流回路正常后，9s自动恢复正常运行。

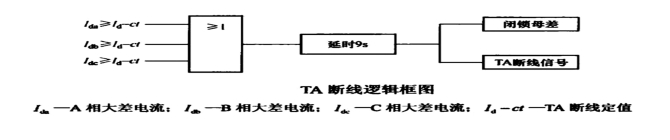

TA断线逻辑框图6-29所示。

图6-29　 TA断线逻辑框图

Ida—A相大差电流；Ida—B相大差电流；Idc—C相大差电流：Id-ct—TA断线定值

母联（分段）电流回路断线，并不会影响保护对区内、区外故障的判别，只是会失去对故障母线的选择性。因此，联络开关电流回路断线不需闭锁差动保护，只需转入母线互联（单母方式）即可。母联（分段）电流回路正常后，需手动复归恢复正常运行。由于联络开关的电流不计入大差，母联（分段）电流回路断线时，上一判据并不会满足。而此时与该联络开关相连的两段母线小差电流都会越限，且大小相等、方向相反。

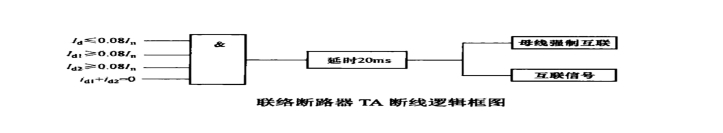

联络断路器TA断线逻辑框图如图6-30所示。

图6-30　联络断路器TA断线逻辑框图(www.daowen.com)

电流回路异常（断线）报警且无法复归，说明电流回路存在异常，可能是电流回路有断线或者不平衡等情况出现。应结合装置显示的报文来综合判断具体的故障线路。故障原因主要有装置电流插件故障，定值设置错误（电流系数），电流二次回路有寄生回路，母联电流变比、伏安特性不匹配等。

3.总体安全措施

当报文显示为“电流回路断线”时，母线保护被闭锁。应立即汇报市调和省调，告知保护装置缺陷情况，以便及时采取措施。若报文为“电流回路异常”，保护本身不会被闭锁，可直接处理。工作前停用保护，防止在消缺时发生保护误动。

首先应根据装置报文判断异常的电流回路属于哪个间隔。然后应根据该间隔本身的保护、测控装置显示的电流量与母线保护显示的电流量综合判断，是否属于该间隔电流互感器的问题。若属于电流互感器问题，应停电处理。

4.处理步骤

（1）交流插件故障。

判断方法：使用钳形电流表，检查交流插件的输入电流是否正常，用钳形表所得数据与保护装置采样数据比较，以确定交流采样插件是否正常。

处理方案：若发现交流插件故障时，应立即更换电流插件，更换时应短接电流回路，防止电流回路开路。处理完毕后恢复保护装置运行。对于保护装置采样有CPU和DSP显示的，如CPU和DSP显示其中之一无，则检查更换低通滤波插件。更换时应断开直流电源空气开关，严禁带电更换。

（2）定值设置错误。

判断方法：当检查到保护装置输入的电流量完全正常，而报文中却出现电流回路告警信号时，应先检查保护装置的定值设置。查看装置“系统参数定值”，根据各间隔实际电流互感器变比与装置设置的“电流调整系数”进行综合判断。RCS-915系列母线保护中，选取各支路中多数相同的电流互感器变比“调整系数”为“1”，不同变比的支路按比例设置，特别是没有用到的支路的“调整系数”设置为“0”。

处理方案：应根据装置系统参数设置，判断各支路应设置的“电流调整系数”值，如发现设置错误应予以改正。当系统参数定值整定后，母差保护定值或失灵保护定值必须重新整定，否则装置会认为该区定值无效。应对母差保护定值或失灵保护定值重新执行整定程序，即查看定值后不按“Esc”键直接退出，按“Enter”键并输入密码，完成整定后返回。处理完毕后，告警现象应消失。

（3）二次回路故障。

判断方法：应重点检查二次回路上各屏、端子箱内的电流端子排连接片大电流端子短接情况，进行紧固处理。检查电流回路连接电缆、配线、接地等是否有明显的松动、绝缘破损等情况，并进行处理。

处理方案：当发现存在回路端子松动、连接不良等情况时，应进行紧固。对于电流端子，应特别注意二次接线的压接情况，防止出现因为电缆芯剥离较短而压接在电缆芯绝缘皮上的情况。在这种情况下，往往表现为电流不平衡、似通非通的现象。对于大电流端子，不仅要检查是否紧固，更要注意是否存在大电流端子断裂、二次配线上存在软线铜丝搭壳的现象。

当发现在二次回路上存在大电流端子断裂、电流端子排坏的情况，必须进行更换时，应根据现场实际情况，充分考虑可操作性和安全性，申请合适的设备状态进行处理。设备条件允许时，应停电处理。若无法停电处理，必须做好防止电流二次回路开路的措施后，再进行更换端子排或大电流端子的操作。
