1.隐患（缺陷）现象

某变电站10 kV某分段开关停电后综合检修时发现以下几个问题：

（1）就地（高压室内开关操作面板）不能合闸并打出控制回路断线信号，如图6-26所示；

（2）开关不能自动储能；

（3）开关小车在试验位置时综自后台机无显示。

2.隐患（缺陷）诊断分析

（1）合闸回路：控制小母线+KM→控制空开1DK（3、4）→KD1→KD4---五防钥匙1BS（1、2）→KD21→就地/远方把手1QK（1、2）→分/合闸把手1KK（3、4）→KD7→KD8→（1n X7-7→1n X7-5）→KD17→（X0-4→X0-14）→KD23→1DK（1、2）→控制小母线-KM，其中（1n X7-7→1n X7-5）为保护装置内部接线，（X0-4→X0-14）为开关机构内部二次接线，如图6-27所示。

（2）储能回路：交流L→JD1→ZKK6（3、4）→JD12→X0-25→S1→M→S1→X0-35→JD13→ZKK6（2、1）→JD7→N，如图6-28所示。

（3）开关小车在试验位置时，综自后台机的显示有可能是外回路的开入量问题，也可能是网络上传问题，我们先从简单的开始排除，保护电源+BM→ZD6→2DK（3、4）→1XD1→X0-52→S8→xX0-53→1XD19→（X8-5→X8-10）→1XD11→2DK（2、1）→ZD8→保护电源-BM。根据以上原理可知，此3个缺陷一定是分别在该回路中的某个元件损坏或是某个连接点出现断点所造成。说明：每个元件所附数字均为该元件接线端子号，回路中连接点或连接线以KD、JD、XD开头带数字的均为接线端子号，X0为开关本体引出的插针号。

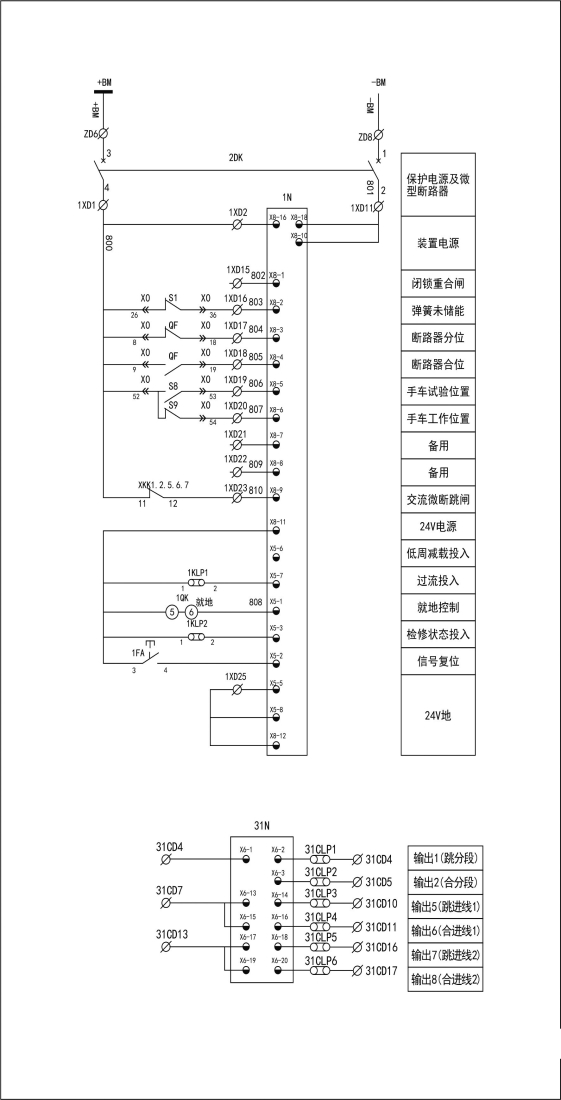

图6-26　断路器信号回路原理图(www.daowen.com)

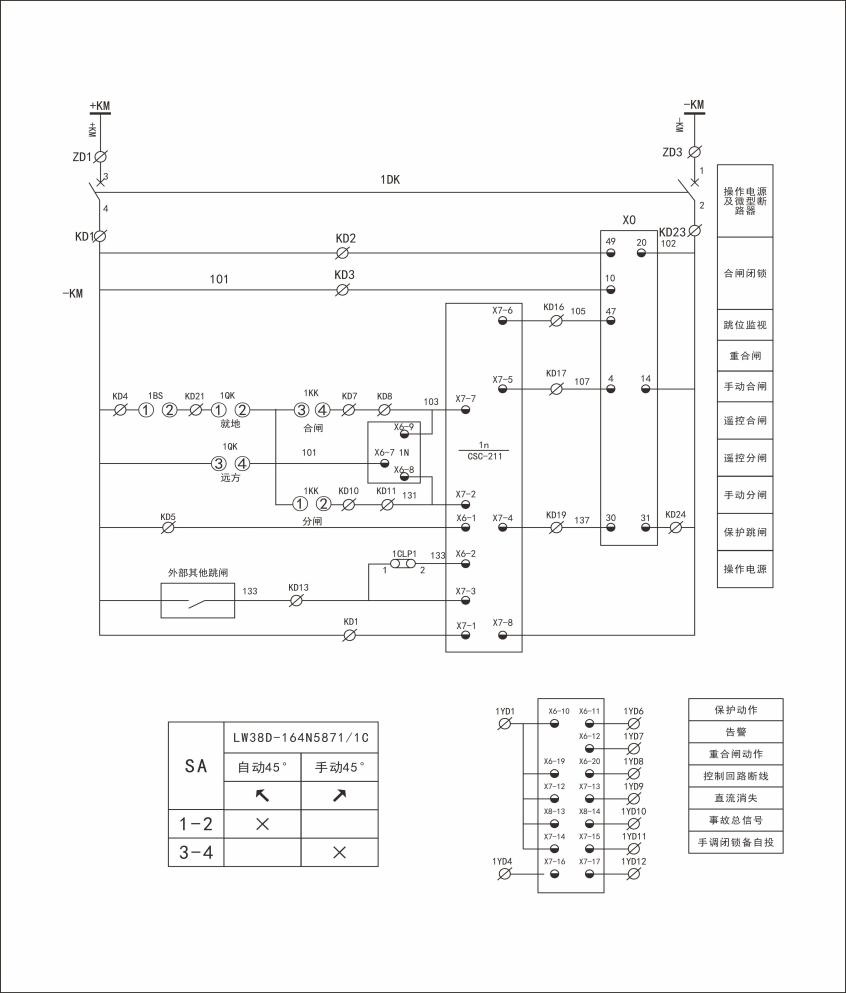

图6-27　断路器控制回路图

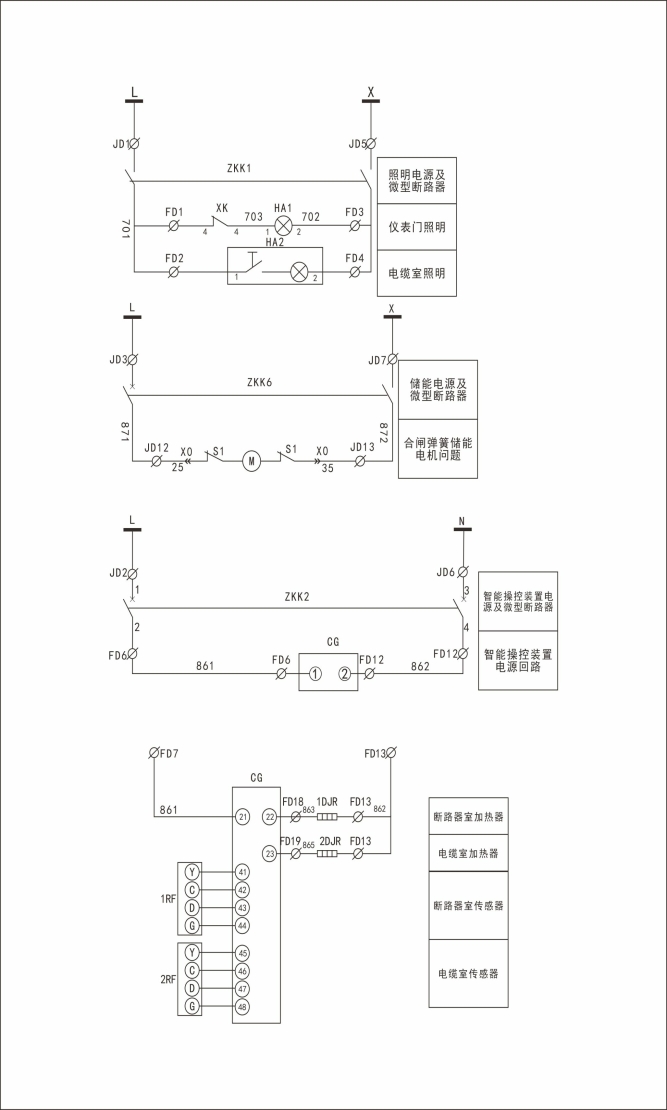

图6-28　断路器弹簧储能回路原理图

3.处理步骤

因储能回路故障也可造成不能合闸，所以先处理不储能缺陷，经测量，电源已送到JD12、JD13处，说明故障在机构内部S1（微动开关）或储能电机，进一步检查S1（微动开关）不通，但拆下来测量则状态良好，仔细观察发现固定该S1（微动开关）的螺丝松动，造成有位移现象，当挂簧主轴转动时不能压住S1（微动开关），调整后开关储能正常。从图6-27中可以看出，正常情况下准备合闸前，合闸正电应到达1KK把手3，负电应到达1KK把手4，经测量1KK把手4处无负电，继续向后检查，发现KD7、KD8端子无短接片，回复后开关拉合正常。试验位置无显示初步怀疑为S8微动位置开关有问题，经测量插针X052-53电位正常也证实了上述怀疑，拆开检查发现小车试验位置微动开关S8二次接线松脱，紧固后进出车试验、工作位置均正常显示。

4.结论

（1）依据现场一、二次设备运行情况、现场故障现象及处理时对运行设备的影响程度来确定处理方案（故障本身或处理过程会影响到设备的正常运行时，必须停用一次设备或二次设备处理，并有相应的处理应对措施），合理使用通断法或电位法，可分段、分设备（保护、断路器）进行判断，由简到难，由点到面，缩小范围，准确定位。

（2）逻辑分析判断过程必须以符合实际的图纸为依据，不得无图和凭记忆工作，必要时填写二次安全措施票。

（3）逻辑分析判断过程及测量时必须以保证人身、设备安全为首要前提，注意测试仪或万用表的量程及挡位保持在合适位置，裸露线头必须包好，处理缺陷时有些测量点是常带电状态，无法断开应特别注意防止短路或接地。并且特别注意二次回路的交流/直流回路。处理工作至少需两人进行，相互提醒，保证自身及他人安全。处理缺陷时需更换损坏元件或重新接线时，必须切断电源。
