1.隐患(缺陷)现象
某变电站110 kV某线路开关(LW-25)加运时发现远方(后台、集控)就地(开关机构)均不能合闸,分闸状态运行绿灯不亮并打出控制回路断线信号。遂告知开关及二次人员到现场进行检查。
2.隐患(缺陷)诊断分析
因在开关机构内部使用按钮进行电气合闸也不成功,所以初步判断问题出在开关机构内部二次回路上。由机构内部图纸(如图6-25所示)可用看出,机构内部合闸回路组成元件及回路复杂,元件较多。具体合闸回路连接如下:(就地)正电101→合闸按钮11-52C(13、14)→远方/就地把手43LR(23、24)→B3(远方)正电107→远方/就地把手43LR(11、12)→B2(此点与上述B3点短接继续连接)→防跳继电器接点52Y(31、32)→储能电机接触器88M(21、22)→电机过流过时接触器49MX(31、32)→已储能接点33HBX(31、32)→TB143/44→开关辅助接点52b1(1、2)→开关辅助接点52b1(5、6)→合闸线圈52C→SF6压力监视继电器63GLX(31、32)→负电102。根据以上现象可知,一定是此回路中的某个元件损坏或是某个连接点出现断点。说明:每个元件所附数字均为该元件接线端子号,回路中连接点或连接线以B、D、F开头带数字的均为回路号,如B3、B4、D2、F1等。(www.daowen.com)

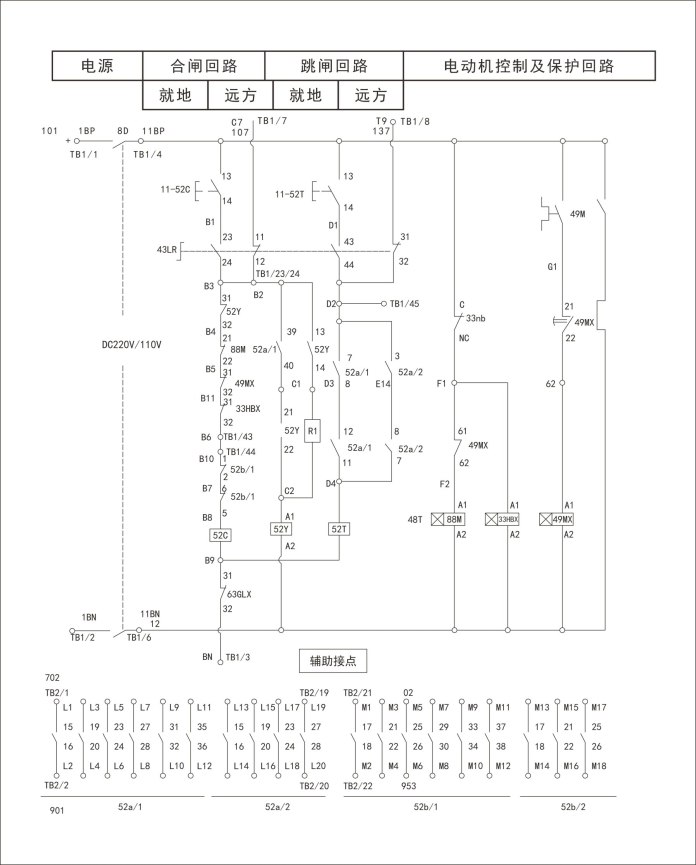

图6-25 110kV线路断路器控制回路图
3.处理步骤
要想顺利的合闸,在分闸状态下,合闸回路的每一个元件及连接点均要完好及联通,因此,在合闸命令未下发前,该合闸回路只能有一个断点就是合闸按钮(单指机构内就地合闸回路),也就是正负电在按钮两侧,只有按下合闸按钮时,正电才能通过合闸按钮及串接的接点加于合闸线圈两侧使开关合闸。基于此原理进行下述测量判断,首先用万用表测量机构内的负电是否有,并且数值正确,可以证明负电及万用表均良好,这是进行判断的基础,这两点不注意一定会造成误判断;其次在各连接点或元件两端测量电压(负电),自下而上测量,哪点无负电则说明该点有问题;最后测得回路中52Y(31、32)接点未闭合造成回路中断。更换防跳继电器52Y后故障消失,开关拉合正常。
