1.隐患（缺陷）现象

某变电站运行中发现10 kV 133号线路开关跳闸（用户报停电），运行人员到现场发现该线路保护无保护动作信号，且保护重合闸动作后开关未合闸，现场留守人员未听到开关跳闸后的事故音响告警信号。遂告知保护人员到现场进行检查。

2.隐患（缺陷）诊断分析

到现场发现线路保护采用分散电磁式保护，由速断、过电流及重合闸保护组成，还有其相应的光字音响信号回路，速断及过流保护均由两相式组成（A、C相）。速断保护由继电器1LJ（A相）、2LJ（C相）动作，分别起动继电器1SJ，其接点闭合起动中间信号继电器1XJ，通过压板3LP驱动出口回路跳闸并打出速断动作信号，同理，过电流保护由继电器3LJ（A相）、4LJ（C相）动作，分别起动继电器2SJ，其接点闭合起动中间信号继电器2XJ，通过压板4LP驱动出口回路跳闸并打出过电流动作信号。当操作把手在合闸位置保护动作开关跳闸时，起动重合闸回路。信号回路是掉牌未复归小母线通过信号继电器接点打动作信号。事故音响回路是应用不对称原理利用开关控制把手合后位置与开关跳闸位置串联来实现。

根据上述回路分析原因如下：

（1）因开关已跳闸，说明实际保护已动作，保护无动作信号可能是信号继电器或信号继电器接点及信号小母线的问题；

（2）事故音响是比较简单，可能是开关操作把手与开关辅助接点有断点；

（3）开关未合闸要分析是合闸继电器还是直流合闸回路或开关本身有机械卡滞的问题。(www.daowen.com)

3.处理步骤

先来处理第一个保护动作无信号的问题，因实际上保护已动作（否则开关不可能跳闸），说明跳闸回路良好，且依据图纸（如图6-24所示）可知，信号继电器的线圈串接于跳闸回路中，所以证明信号继电器的线圈正常，那问题就很可能出现在信号继电器的接点或信号母线及连接回路上，进一步测量发现继电器接点与信号小母线连接螺丝有虚接现象，紧固螺丝后试验动作信号正常。

第二个问题经过检查发现当开关跳闸时，其用于起动事故音响回路的辅助接点不通，经开关专业检查是辅助接点传动杆变形引起转角误差造成行程不够，更换传动杆并调整后，缺陷恢复。

第三个问题，当手动合闸时能看到并听到合闸接触器已动作，但合闸铁芯未吸合，进一步检查是合闸保险熔断，更换后合闸及重合均正确。至此所有缺陷均已排除。

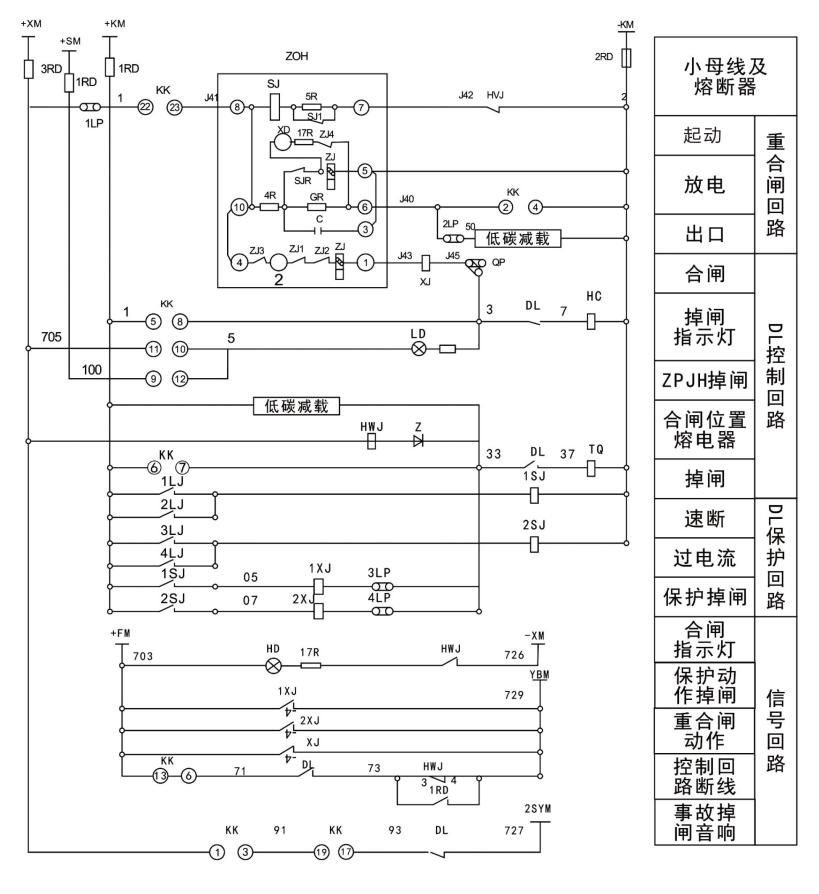

图6-24　线路断路器控制回路图（a）
