如何解决主变进线柜散热辅柜风机停转问题?

1.隐患(缺陷)现象

变电站运行中发现2号主变10kV进线柜散热辅柜风机停转(以前正常,把手在自动位置),出现问题后,将手动/自动转换把手切换至手动位置,风机依然不转,当时主变已接近满负荷运转,10 kV高压室室温已接近50℃,若不及时处理,可能会发生严重的电气事故,必须立即处理。

2.隐患(缺陷)诊断分析

到现场发现该散热辅柜风机采用分散式控制系统,由若干转换把手、继电器、控制空开、监视元件等组成。回路涉及元件及接点较多(如图6-23所示),想分析判断是元件还是回路问题需对回路有详尽的了解。该风机回路工作原理由以下几方面构成。

(1)过流延时起动回路,即当主变过负荷或过流运行时,过流继电器LJ动作,接点闭合起动中间继电器1ZJ,其常闭接点(1ZJ 1、2)打开,1SJ继电器失电后其接点(1SJ 3、4)闭合,沟通自动风机回路。该接点待主变负荷下降后经一段延时打开,切断自动风机回路。

(2)风机自动起动回路,中间继电器1ZJ动作后其常开接点(1ZJ 11、12)闭合,起动中间继电器2ZJ,该继电器一对接点(2ZJ 11、12)用于该继电器自保持回路,另一对接点(2ZJ 13、14)和手动/自动转换把手的手动位置用于起动风机运转回路及中间继电器3ZJ。

(3)风机运行监视回路,该继电器动作后其常开接点(3ZJ 13、14)闭合点亮风机运行指示灯用以监视。中间经过多处端子排及继电器元件背面接线端子连接,任何一个连接点螺丝松动或经过的元件有问题均会出现上述现象。(www.daowen.com)

3.处理步骤

与常见二次回路略有不同的是该回路为交流控制回路,为保证判断准确测量用万用表测量时应以N线为基准点(以公共接地点为基准点可能会造成误判断),基于以上故障现象,可做如下处理。

(1)因手动起动回路比较简单,故首先处理,手动起动回路由电源L→控制空开ZKK7→6D2→手动/自动转换把手SA(3、4)→6D7→6D8→FJ→6D5经由控制空开ZKK7→电源N”。分别测量6D2、6D7、6D8、6D5处电位,发现6D7处有电、6D8处无电,原因是6D7、6D8端子短连片锈蚀氧化造成接触不良,处理后手动启动回路恢复正常。

(2)风机自动起动回路由“电源L→由控制空开ZKK7→6D1→手动/自动转换把手SA(1、2)→6D6→(1ZJ接点11、12)(2ZJ接点11、12)并接→1SJ接点3、4→2ZJ线圈5、5→6D4→控制空开ZKK7→电源N”,此回路有很多的连接点及元件,所有经过的连接点及元件两端均要测量到,否则会造成疏漏引起误判断。模拟过流状态下(短接6D3与6D10端子)经过测量发现1SJ接点3有电,1SJ接点4无电,这说明有两种可能,一是1SJ接点3、4卡滞损坏,无法闭合;还有一种可能性是1SJ继电器线圈损坏无法动作。进一步测量1SJ继电器线圈两端电压正常,失电时其接点3、4不闭合,则判断为1SJ继电器损坏,更换后风机正常运转。

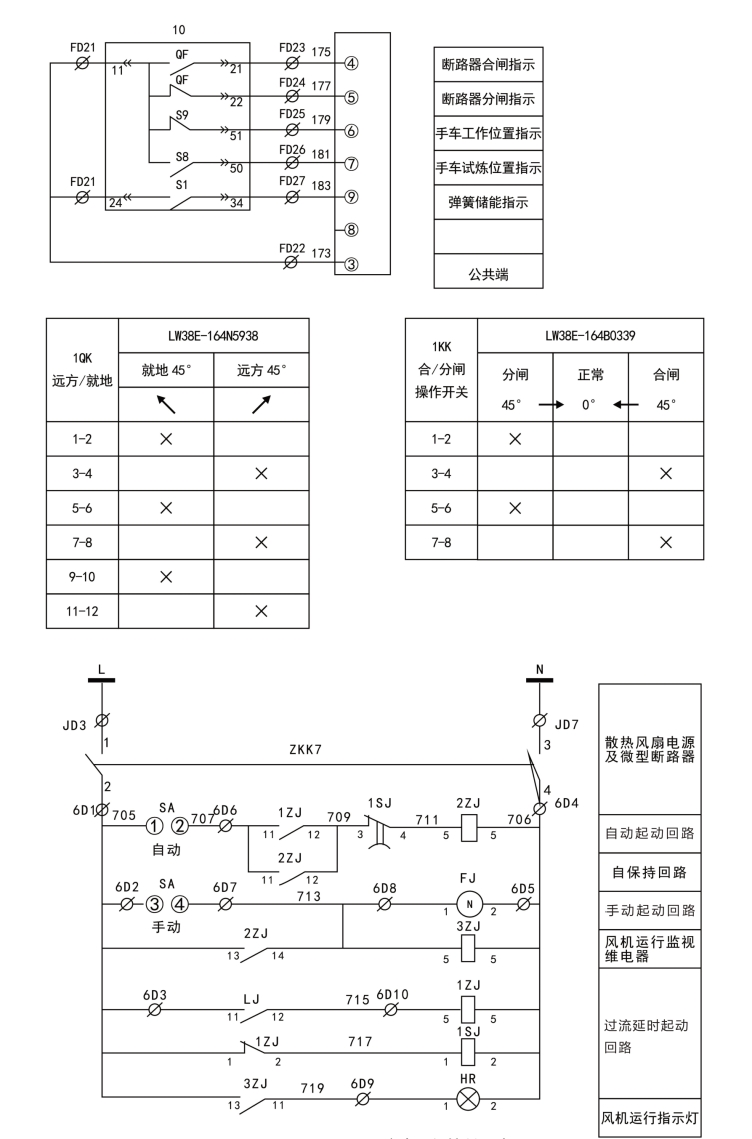

图6-23 主变风机控制回路图
