1.隐患（缺陷）现象

某站发生直流系统接地故障、异常时集控站及调度SCADA后台无直流系统接地故障、异常等信号。现象为：当变电站发生直流接地故障、异常时集控站及调度SCADA后台无直流系统接地故障、异常信号，无人值班变电站无法发现直流系统运行情况。

2.隐患（缺陷）诊断分析

可先现场检查监控后台有无直流系统接地信号，集控站及调度SCADA后台有无直流其他信号和直流母线电压等遥测数值，直流绝缘监测装置运行情况是否良好，公用测控采集直流信号装置运行情况是否良好等，通过排除分析，确定原因如下：

（1）直流装置通信中断、数据伪在线；

（2）远动机参数设置有误；

（3）测控装置故障；

（4）二次回路故障或未设计回路。

3.总体安全措施

直流装置通信中断、数据伪在线检查，远动后台参数设置有误更改，测控装置故障及二次回路故障或未设计回路检查与处理无须停电，但远动后台参数设置有误更改需停用远动装置，向管辖调度权限自动化提停用远动申请。

4.处理步骤

（1）直流装置通信中断、数据伪在线。(www.daowen.com)

若直流装置面板显示与实测值一致，说明直流装置采集处理正常。若后台监控直流控母、合母电压值显示为零或数值不刷新，则可能是由于装置通信中断或者伪在线引|起的。可先在监控后台看该直流装置有无通信中断信号，若通信中断，则可按不同的监控系统（四方、南瑞继保、深南瑞、中德等）检查。一般检查内容：直流装置地址、通信面板情况、网络口（或串口）、网线、监控系统设置、通信网关、交换机、规约转换器等。

若显示通信正常，但数据不刷新。可先在后台观察该直流软报文，查看报文数据是否变化，数据无变化确认伪在线。这时，可能直流监测装置面板、规约转换器或通信网关死机，可先重启规约转换器、通信网关或直流监测装置，看数据是否变化。若直流监测装置面板按键响应迟钝或无响应，可能直流监测装置故障，需更换直流监测装置面板、CPU板。

（2）远动机参数设置有误。

若直流监测装置及通信均正常，监控后台显示也按正常数据刷新，模拟直流异常等信号在监控后台能正确反应，则需检查远动机参数设置和遥测、遥信点号是否与调度下发三遥表对应。若检查设置有误需停用远动机更改，需轮停远动机，停用远动机前需向调度管辖权限调度自动化提出申请。

（3）测控装置故障。

若直流系统接地、异常等信号通过硬接点接入公用测控装置，则要检查测控装置面板显示是否正常，若无显示并按钮无反应，则判定为公用测控装置故障，可能为电源插件、装置面板、CPU插件故障。若装置无通信中断且面板显示正常，按钮也能正常反应，则需检查开入板或光隔是否良好，用万用表检查是否有开入进测控装置，如有开入进装置，而装置显示开入为分，则判定为装置开入板有问题，需更换测控开入板。

（4）二次回路故障或未设计回路。

查看图纸直流接地、异常等回路是否有设计，若图纸上有设计，则应按图进行检查，从直流监控装置端子排开始逐步检查至公用测控装置，回路上如有接触不良进行处理即可，如设计上不存在该硬接点信号，则汇报主管部门经同意后再增加直流接地、异常等回路。

实施方案为：针对两套直流系统，分别将1号、2号直流充馈屏（如表6-8所示）中“模块故障信号、直流故障信号、交流故障信号、电池故障信号、馈电开关故障信号、系统故障信号”合并为“直流屏异常”信号，定义为YX点；1号、2号直流充馈屏中“绝缘故障”信号合并为“直流接地”信号，定义为YX点。需在1号、2号直流充馈屏之间放一根4×2.5电缆将信号合并再将“直流屏异常”“直流接地”两信号用一根4×2.5电缆引至主控楼直流所用电公用信息测控屏公用测控装置上传，然后采用步骤2进行远动后台参数设置。

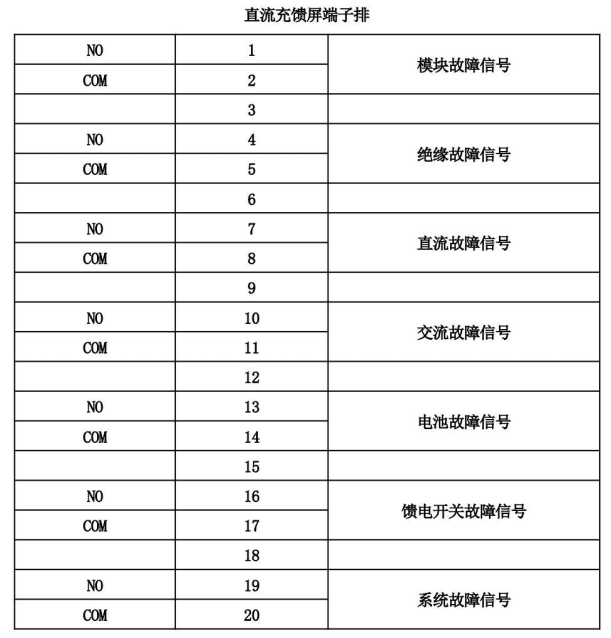

表6-8　直流充馈屏端子排检查表
