1.隐患（缺陷）现象

在红外检测普测工作中发现，某220kV2号电容器组C相电缆（电容器组侧）电缆头压接处存在发热现象，如图5-3所示。

数据如下：异常点温度（℃）为524；正常点温度（℃）的A相为40，B相为39；环境温度为31℃；相对温差（%）为62.6。

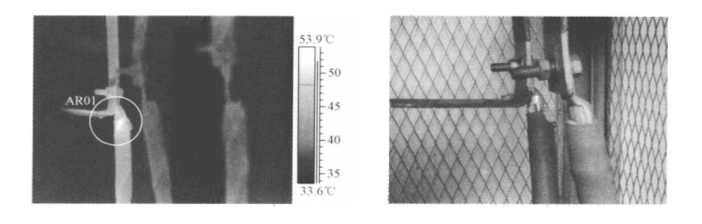

图5-3　红外成像及实物图

2.隐患（缺陷）诊断分析

本案例为典型的电流致热型缺陷。电流致热型缺陷通常由导电回路接触面氧化、存在污秽或机械压力不够，导致接触不良，从而引起导电回路电阻增大造成发热。电流致热型缺陷有时会造成30℃以上的温升。

由于电容器组补偿电流较大，故电缆头压接处的接触不良很容易引起发热。目前10kV和35kV电压等级的电缆一般为橡塑绝缘电缆，橡塑绝缘电缆长期在异常发热的情况下运行将带来较大的安全隐患。(www.daowen.com)

本例中的电容器电缆虽然绝对温升不高，但长期发热运行造成电缆头压接处绝缘树脂溢出，如不及时处理电缆头可能发生爆炸。因此，在红外测温中对通过大电流的设备需要更加关注，尤其是那些容易由发热造成损坏的设备。

3.总体安全措施

本案例需要对电容器电缆头进行重新制作，应将10kV2号电容器组由运行状态改为检修状态，将10kV2号电容器开关拉至检修位置，在10kV2号电容器组电缆上挂接地线一副。

4.处理步骤

在发现10kV2号电容器组C相电缆（电容器组侧）电缆头压接处存在发热现象后，对该电缆头进行重新制作，并进行投产试验。

5.结论

本案例为典型的电流致热型红外检测缺陷。
