（1）站用电系统是供给变电站主变冷却器系统电源、断路器储能电源、开关机构加热器电源、开关、闸刀端子箱加热器电源、直流系统充电装置电源、检修电源、照明电源以及用于变电所生产、生活用电等380V低压交流系统。

（2）电力电容器一般采用并联方式接入交流电网，利用其容性无功来补偿交流电网运行过程中所产生感性无功功率，使电网输送的无功功率减小，达到提高功率因数、提高电能质量、减少电能损耗和提高电网输送电能效率的目的。电力电容器的结构主要由外壳、电容元件、液体和固体绝缘、紧固件、引出线和套管等元件构成，如图5-1所示。

（3）接地装置及接地网。接地装置也称接地一体化装置：把电气设备或其他物件和地之间构成电气连接的设备。接地装置由接地极（板）、接地母线（户内、户外）、接地引下线（接地跨接线）、构架接地组成，如图5-2所示。接地网是由埋在地下一定深度的多个金属接地极和由导体将这些接地极相互连接组成一网状结构的接地体的总称。它广泛应用在电力、建筑、计算机、工矿企业、通信等众多行业之中，起着安全防护、屏蔽等作用。接地网有大有小，有的非常复杂庞大，也有的只由一个接地极构成，这是根据需要来设计的。在变电站里由专门的地下接地体和房屋中钢筋相焊成一个接地网，所有电气设备外壳及变电器中性点接在这个网上，接地电阻大小要符合国家标准。一般110kV电压级的变电站接地的电阻值为0.5Ω，35kV电压级的变电站接地电阻值为4Ω。

(www.daowen.com)

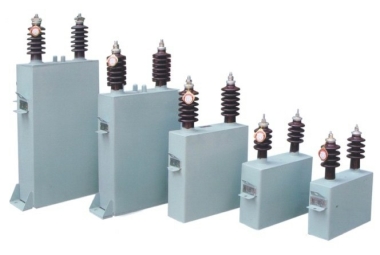

图5-1　电力电容器

图5-2　接地装置及接地网
