分析并解决101开关柜内过桥避雷器BC相间隔放电问题

1.隐患(缺陷)现象

在XX变电站设备巡视过程中,发现101开关柜内1号主变10kV过桥避雷器相间放电。避雷器如图3-12所示。

2.隐患(缺陷)诊断分析

在巡视过程中如发现设备相间留有放电痕迹,应重点进行详细检查。造成避雷器等设备相间放电现象的主要原因如下:

(1)避雷器外绝缘家族性缺陷;

(2)长时间运行,造成相间绝缘降低;

(3)柜内一次电器器件受潮严重;

(4)固定螺丝松动;

(5)设备变形严重。(www.daowen.com)

3.总体安全措施

针对柜内避雷器类设备相间放电隐患,应会同专业检修人员进行详细检查,若发现避雷器某两相存在有明显放电烧痕,应根据放电点所处位置是否对设备安全运行构成严重威胁,确定采取何种措施处理。必要时可采取停电检查处理方式,消除隐患(缺陷)。

4.处理步骤

发现柜内避雷器类设备存在明显放电现象,运维人员应及时向上级部门汇报,并会同专业检修人员详细检查确认。一旦确定避雷器某两相之间确实存在放电点,应停电检查处理。

5.危险点分析

现场检查确认至少由两人进行,并严格执行保证安全的组织措施和技术措施。在检查确认过程中不得操作开关柜设备,并应对带电运行设备保持足够的安全距离。开关柜金属外壳应接地良好。详细检查时如出现明显异常情况时,应立即停止工作并撤离现场。

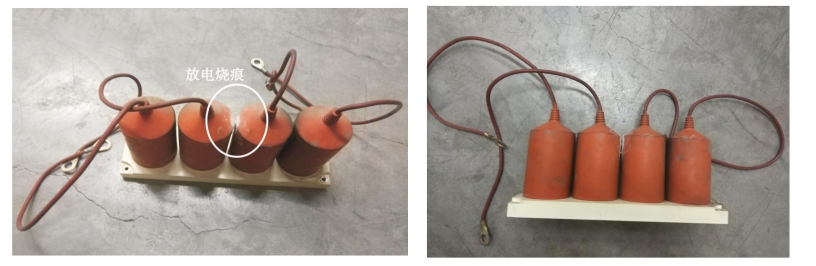

图3-12  10kV避雷器
