1.隐患（缺陷）现象

在某变电站进行红外巡视时，发现一间隔220kV电流互感器B相发热，其红外成像图谱如图3-11所示，其中最高温度为72.8℃，最低温度为32.1℃，其发热点在电流互感器内部，将电流互感器停电，进行一次直流电阻测量，电阻值为5560μ，电阻值较历史数据值增大。

2.隐患（缺陷）诊断分析

本案例是典型的用红外测温发现问题并结合直流电阻测量来判断故障的案例。测量电流互感器一次绕组直流电阻是为了检查电气回路的完整性，以便及时发现因制造、运输、安装或运行中由于振动或机械力造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。本案例中由于导电杆或内部引线接触不良及接头螺钉松动导致红外测温温度较大，直流电阻较历史数据增长较为明显。经过对螺钉进行紧固，处理后再次进行一次直流电阻测量，电阻值为256μΩ，投入运行后进行红外测量，最高温度为27.3℃。

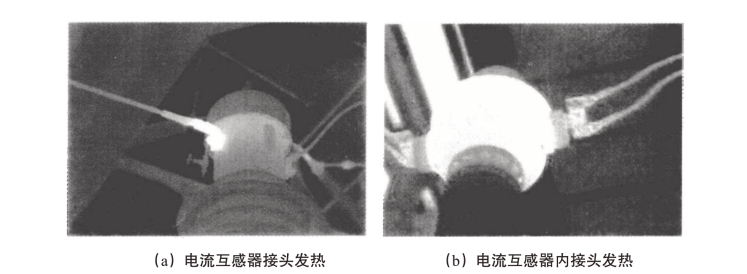

图3-11　红外成像图谱(www.daowen.com)

3.总体安全措施

电流互感器间隔停电进行检查，将该开关间隔改为开关检修状态。

4.处理步骤

将该电流互感器内部引线接触不良问题及接头螺钉处进行处理。

5.结论

110kV以上电流互感器的一次直流电阻非常小，若导电杆或内部引线接触不良，其一次直流电阻增长很快，且在运行时造成接头发热，可以结合红外成像来分析其发热的部位缺陷。
