shallow size是指对象本身占用内存的大小，不包含对其他对象的引用，也就是对象头加成员变量（不是成员变量的值）的总和。在32位系统上，对象头占8字节，int类型占4字节，不管成员变量（对象或数组）是否引用了其他对象或者赋值为null，它始终占4字节。故此，对于String对象实例来说，它有三个int型成员（“3*4=12”字节）、一个char[]型成员（“1*4=4”字节）以及一个对象头（8字节），总共“3*4+1*4+8=24”字节。根据这一原则，对String a=“rosen jiang”来说，实例a的shallow size也是24字节。

retained size是指该对象自己的shallow size，加上从该对象能直接或间接访问到对象的shallow size之和。换句话说，retained size是该对象被GC之后所能回收到内存的总和。为了更好的理解retained size，不妨看个例子。

把内存中的对象看成图4-10中的节点，并且对象和对象之间互相引用。这里有一个特殊的节点GC Roots，这就是reference chain的起点。

(www.daowen.com)

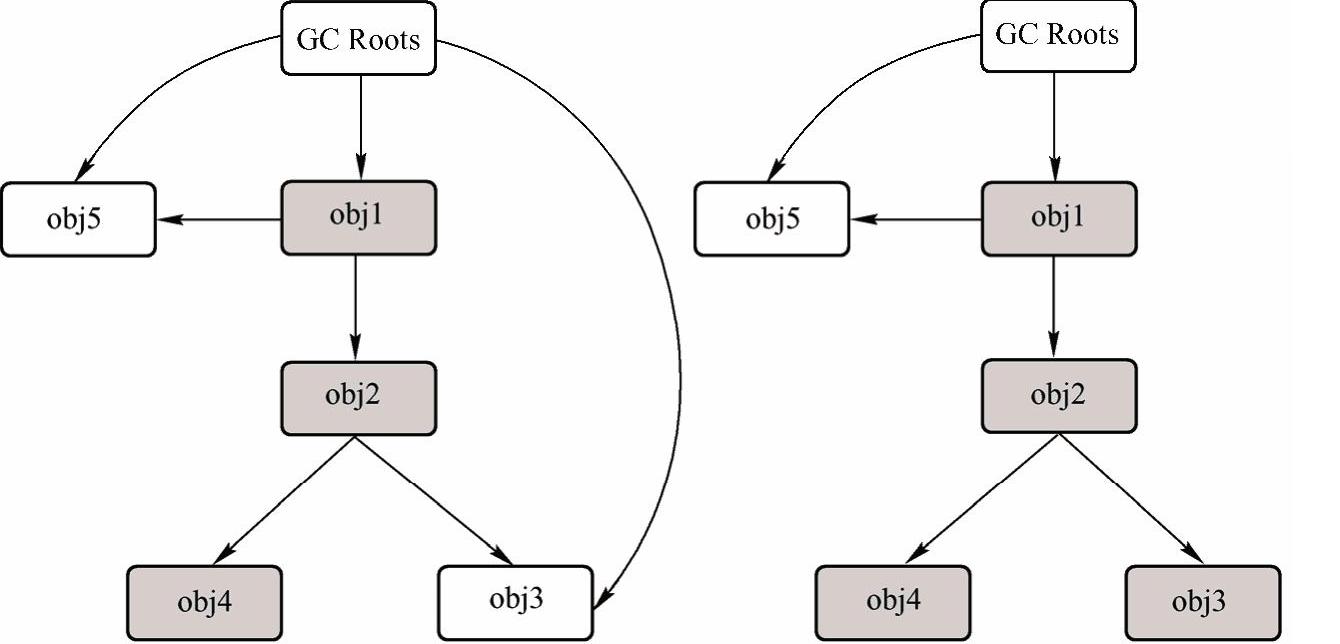

图4-10 节点图

利用Strong Ref存储大量数据，直到heap被填满，利用interned strings（或者class loader加载大量的类）把perm gen填满。在上图4-11中，从obj1入手，深色节点代表仅仅只有通过obj1才能直接或间接访问的对象。因为可以通过GC Roots访问，所以左图的obj3不是深色节点；而在右图却是深色，因为它已经被包含在retained集合内。所以对于图4-11中的左图来说，obj1的retained size是obj1、obj2、obj4的shallow size总和；而右图的retained size是obj1、obj2、obj3、obj4的shallow size总和。obj2的retained size可以通过相同的方式计算。
