齿轮泵是比较常用的液压泵,下面以齿轮泵的前泵盖为例,综合运用三维绘图方法来生成实体模型,外形图如图10-200所示。


图10-200 装配图

【思路分析】

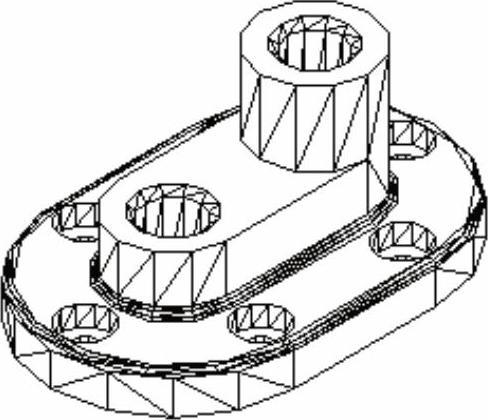

观察图形,其总体外形可以通过俯视图截面拉伸得到,首先对俯视图三个截面进行不同高度的拉伸,形成基本的底部、凸台和长孔(见图10-201);然后通过阵列和镜像的方法,绘制螺栓孔的轮廓,并使用差集运算生成(见图10-202);再为凸台和长孔生成直孔(见图10-203);最后为对应的边加上圆角和倒角(见图10-204)。


图10-201 拉伸出基本实体


图10-202 生成螺栓孔


图10-203 生成轴孔


图10-204 生成圆角和倒角

【光盘文件】

978-7-111-49664-9-Chapter10-361.jpg——参见附带光盘中的“END\Ch10\10-5-2.dwg”文件。

978-7-111-49664-9-Chapter10-362.jpg——参见附带光盘中的“AVI\Ch10\10-5-2.avi”文件。

【操作步骤】

1)运行AutoCAD 2014,然后新建一个空白文件。

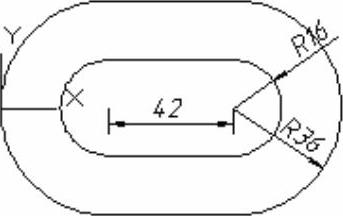

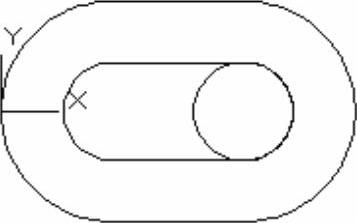

2)使用“直线”和“圆弧”命令,绘制轮廓线,并使用“修剪”命令,修剪多余的线段,不必标注尺寸,并把当前UCS原点与圆弧圆心重合,如图10-205所示。


图10-205 绘制二维图形

3)单击“绘图”工具栏中“圆”978-7-111-49664-9-Chapter10-364.jpg按钮,指定上图中右边的半圆弧圆心为圆心,半径为16,如图10-206所示。


图10-206 绘制圆

4)创建面域。单击“绘图”工具栏中“面域”978-7-111-49664-9-Chapter10-366.jpg按钮,选择上一步绘制所有图形,系统自动创建三个面域。

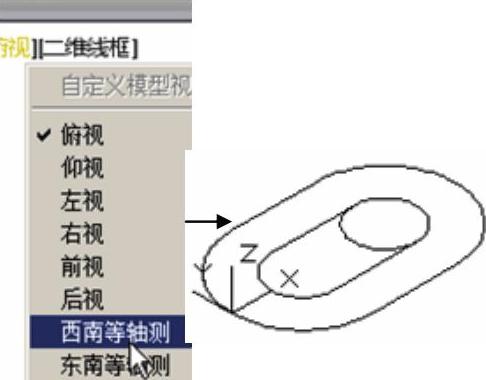

5)单击绘图区域左上角的“视图控件”菜单栏,并在弹出的菜单栏中选择“西南等轴测”选项,将视图调整为西南等轴测视图,如图10-207所示。


图10-207 设置视图控件

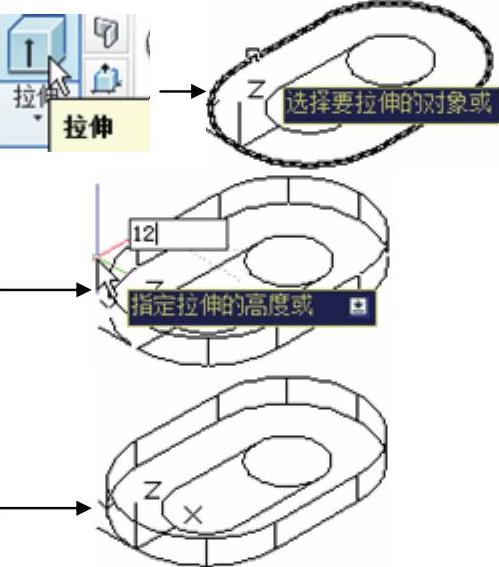

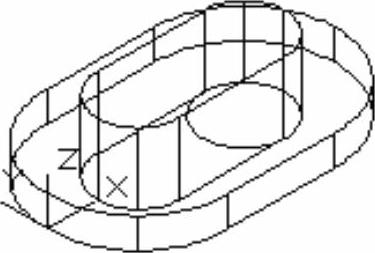

6)单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-368.jpg按钮,按命令行提示选择大的跑道型面域为拉伸对象按〈Enter〉键,移动光标往Z轴正向,当前命令行输入“12”按〈Enter〉键,完成拉伸操作,如图10-208所示。


图10-208 拉伸底板

7)单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-370.jpg按钮,按命令行提示选择小的跑道型面域为拉伸对象按〈Enter〉键,移动光标往Z轴正向,当前命令行输入“28”按〈Enter〉键,完成拉伸操作,如图10-209所示。


图10-209 拉伸凸台

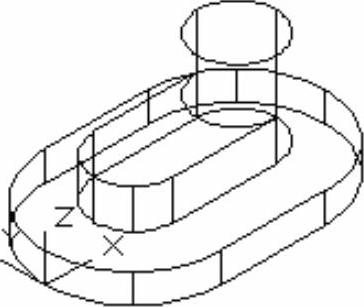

8)单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-372.jpg按钮,按命令行提示选择圆形面域为拉伸对象按〈Enter〉键,移动光标往Z轴正向,当前命令行输入“50”按〈Enter〉键,完成拉伸操作,如图10-210所示。


图10-210 拉伸长孔

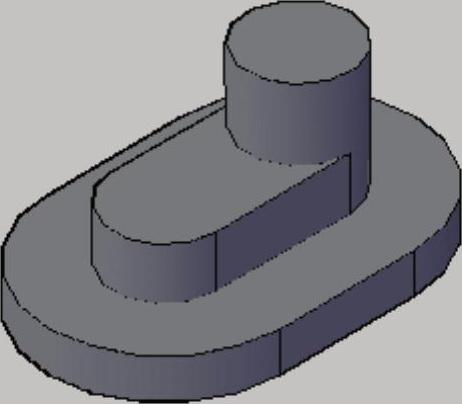

9)单击“实体编辑”面板中的“并集”978-7-111-49664-9-Chapter10-374.jpg按钮,根据命令行提示,选择所有实体按〈Enter〉键,完成并集运算,如图10-211所示。


图10-211 并集运算(www.daowen.com)

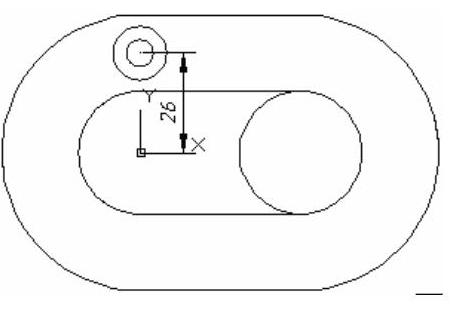

10)将视图调整为俯视图,绘制一个半径为7和3.5的圆,圆心距离左边半圆弧圆心纵向26的位置,不必标注尺寸,并将这两个圆创建为两个面域,如图10-212所示。


图10-212 绘制圆

11)将视图调整为西南等轴测视图,单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-377.jpg按钮,按命令行提示选择上一步的半径为7的圆域为拉伸对象按〈Enter〉键,移动光标往Z轴正向,在当前命令行输入“6”按〈Enter〉键,完成拉伸操作。重复拉伸操作,选择上一步的半径为3.5的圆域为拉伸对象按〈Enter〉键,移动光标往Z轴负向,当前命令行输入“6”按〈Enter〉键,如图10-213所示。


图10-213 拉伸阶梯孔

12)单击“实体编辑”面板中的“并集”978-7-111-49664-9-Chapter10-379.jpg按钮,根据命令行提示选择上一步拉伸的两个圆柱体按〈Enter〉键,完成并集运算。

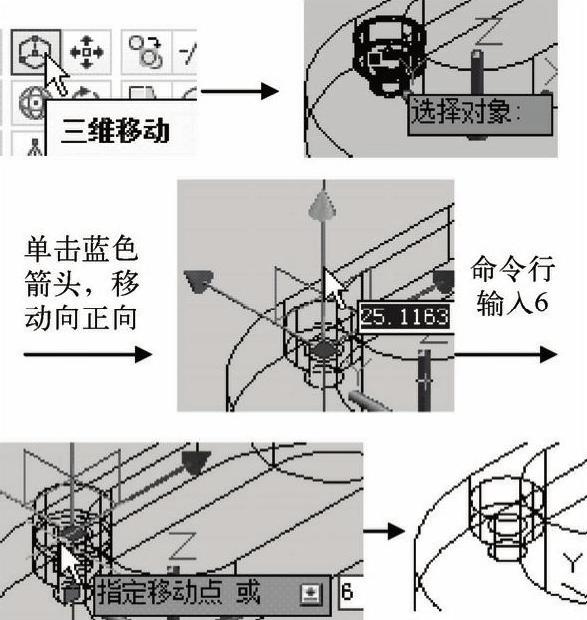

13)单击“常用”选项卡中“修改”面板的“三维移动”978-7-111-49664-9-Chapter10-380.jpg按钮,根据命令行提示,选择上一步并集后的两个圆柱体为移动对象按〈Enter〉键,选择蓝色箭头指定Z轴方向的移动,光标往正向移动,命令行输入“6”按〈Enter〉键,完成移动如图10-214所示。


图10-214 三维移动

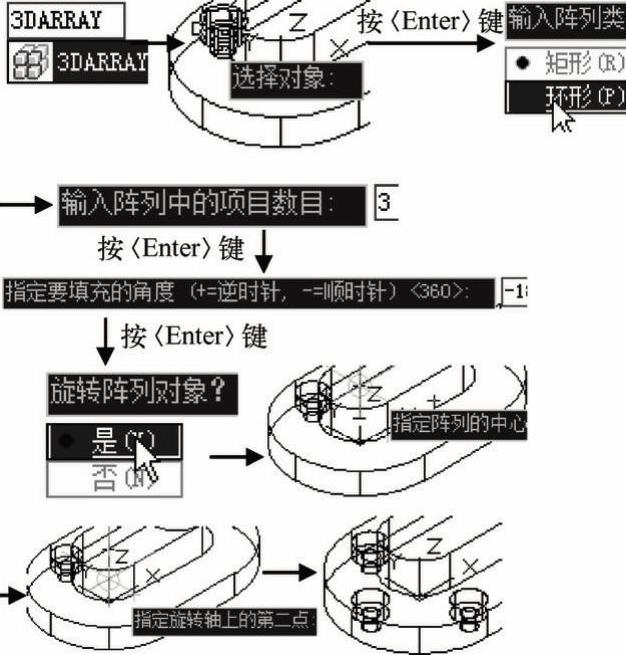

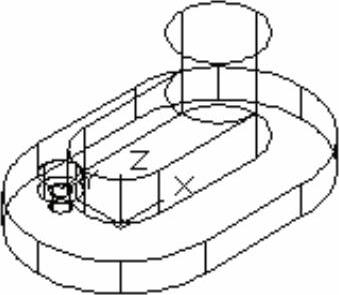

14)在命令行输入3DARRAY激活三维阵列操作,根据命令行提示,选择上一步绘制的移动后的实体作为阵列的对象按〈Enter〉键。弹出的阵列类型列表中选择“环形”,指定项目数量为3按〈Enter〉键,指定要填充的角度为-180按〈Enter〉键,在旋转阵列对象选项选择“是”。指定左边大小圆弧的两点圆心来定义旋转中轴,完成阵列如图10-215所示。


图10-215 阵列阶梯圆柱体

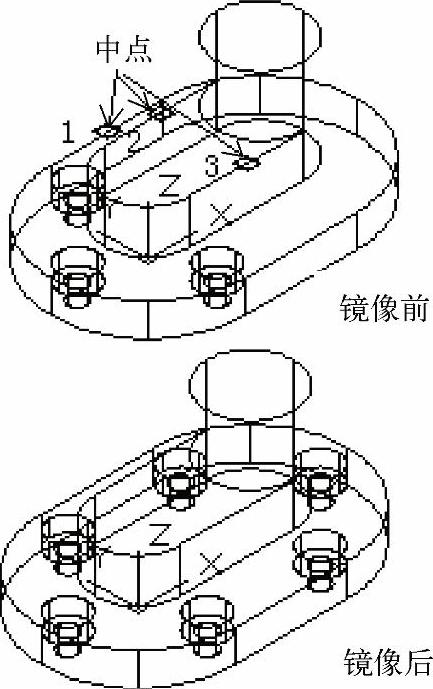

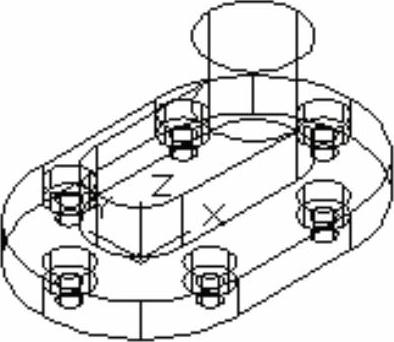

15)打开“对象捕捉”功能的中点捕捉,单击“修改”面板的“三维镜像”978-7-111-49664-9-Chapter10-383.jpg按钮,选择上一步的阵列后的三个实体为镜像对象按〈Enter〉键。命令行提示指定三个点时,选择直线1、2、3的三个中点。弹出是否删除源对象选项,选择“否”,完成三维镜像如图10-216所示。


图10-216 三维镜像

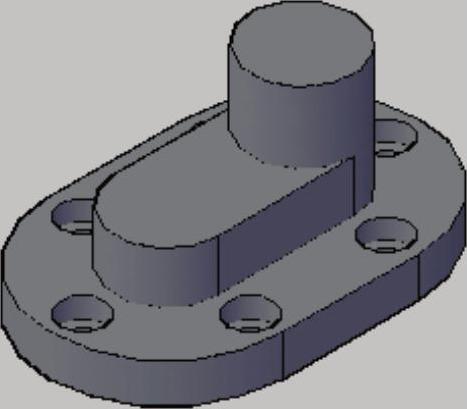

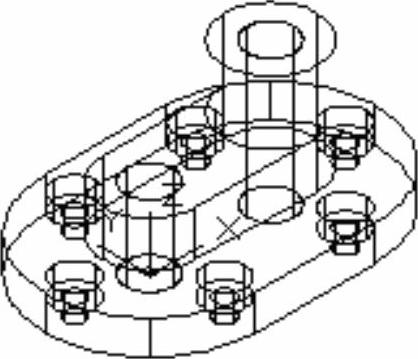

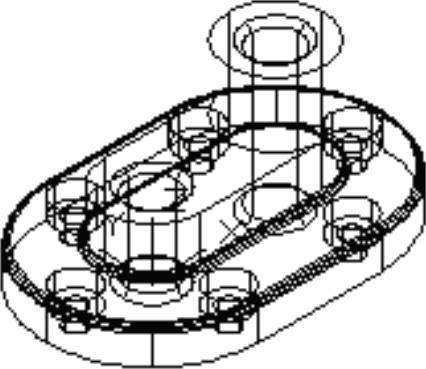

16)单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-385.jpg按钮,根据命令行提示,选择泵盖实体为被减去的实体按〈Enter〉键。选择上一步镜像后的6个阶梯孔实体为减去的实体按〈Enter〉键,完成差集运算,如图10-217所示。


图10-217 差集创建螺栓孔

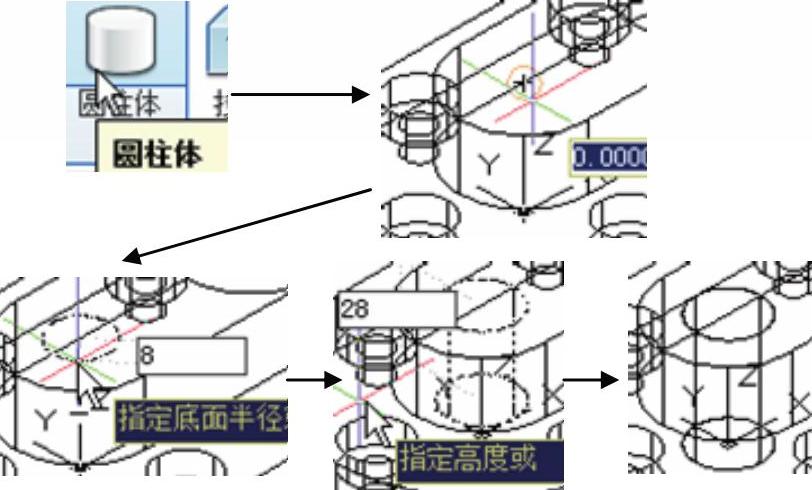

17)单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-387.jpg按钮,按命令行提示指定圆心时,单击左边小圆弧上表面圆心,输入圆柱底面半径“8”按〈Enter〉键,最后提示指定高度时输入“28”按〈Enter〉键,完成圆柱体的绘制如图10-218所示。


图10-218 绘制圆柱体

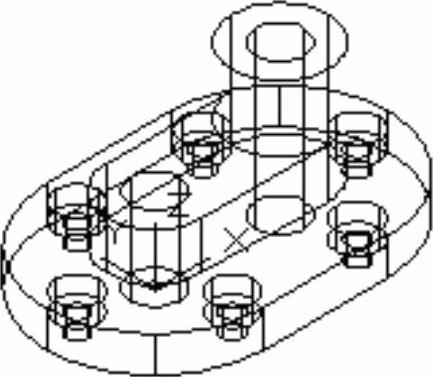

18)单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-389.jpg按钮,按命令行提示指定圆心时,单击右边小圆弧上表面圆心,输入圆柱底面半径“8”按〈Enter〉键,最后提示指定高度时输入“50”按〈Enter〉键,完成圆柱体的绘制如图10-219所示。


图10-219 绘制圆柱体

19)单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-391.jpg按钮,根据命令行提示,选择泵盖实体为被减去的实体按〈Enter〉键。选择步骤17)和18)拉伸的圆柱为减去的实体按〈Enter〉键,完成差集运算,如图10-220所示。


图10-220 绘制圆柱体

20)单击功能区“实体”选项卡的“实体编辑”面板中单击“圆角边”978-7-111-49664-9-Chapter10-393.jpg按钮,在当前命令行输入R按〈Enter〉键,输入圆角半径“2”按〈Enter〉键,选择边底板的外角边和凸台交接边为圆角边按〈Enter〉键,在按一次〈Enter〉键完成绘制,如图10-221所示。


图10-221 三维圆角

21)三维倒角。单击功能区“实体”选项卡的“实体编辑”面板中单击“倒角边”978-7-111-49664-9-Chapter10-395.jpg按钮,根据命令行提示选择凸台半径为8的大圆孔的两条边为倒角边按〈Enter〉键,当前命令行输入D按〈Enter〉键,输入倒角距离“2”按〈Enter〉键,最后输入“2”按〈Enter〉键,再按一次〈Enter〉键退出编辑,完成绘制。重复操作,对半径为8的另一个圆孔倒角,如图10-222所示。


图10-222 三维倒角

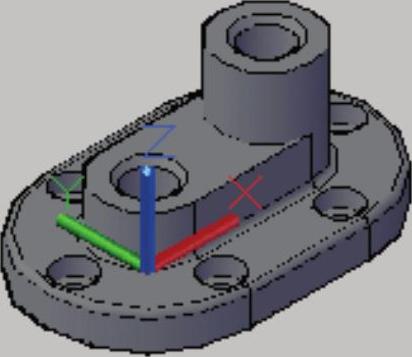

22)在菜单栏中选择“视图”→“视觉样式”→“概念”命令,得到的模型效果如图10-223所示。

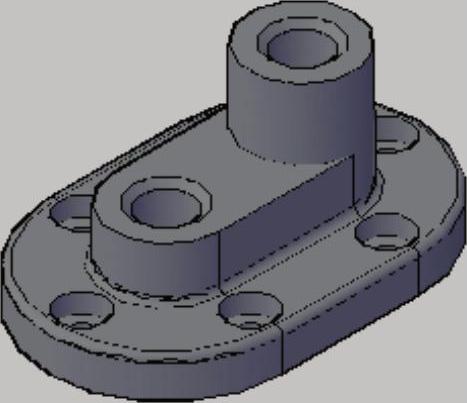

图10-223 概念视图样式

23)保存文件。
