支座类的零件没有明显旋转对称或者拉伸对称，但是可通过切换平面来绘制拉伸面来达到绘制的目的。本例为定位支座，在绘制的过程中需要多次切换视图以及变更UCS，消隐后的实体图如图10-176所示。

【思路分析】

首先，在前视图中绘制需要拉伸的底座截面（见图10-177），然后回到西南等轴测视图，添加圆角与螺栓孔（见图10-178）；再绘制中间的大孔（见图10-179），最后为大孔开槽（见图10-180）。

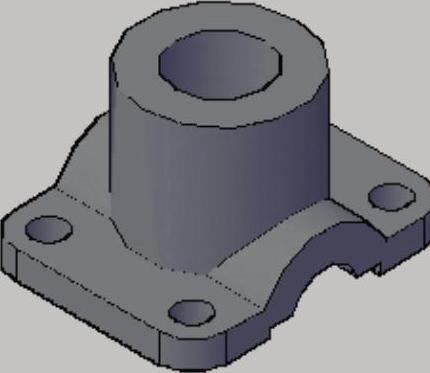

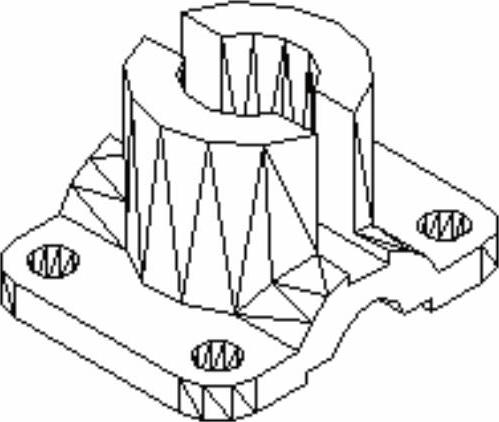

图10-176 定位支座

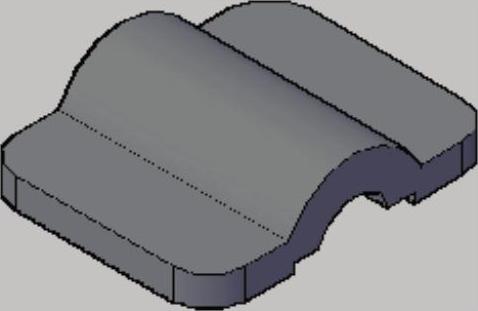

图10-177 拉伸支座底板


图10-178 绘制圆角与螺栓孔


图10-179 绘制中心大孔


图10-180 开槽

【光盘文件】

978-7-111-49664-9-Chapter10-322.jpg——参见附带光盘中的“END\Ch10\10-5-1.dwg”文件。

978-7-111-49664-9-Chapter10-323.jpg——参见附带光盘中的“AVI\Ch10\10-5-1.avi”文件。

【操作步骤】

1）运行AutoCAD2014，然后新建一个空白文件，接着单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“前视”选项，将视图调整为前视图，如图10-181所示。

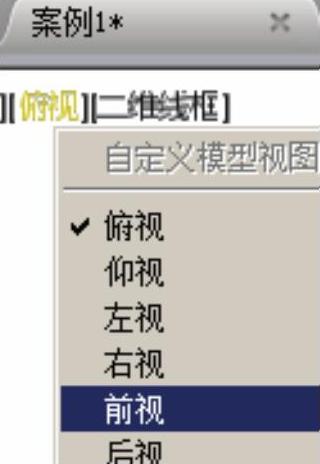

图10-181 设置视图控件

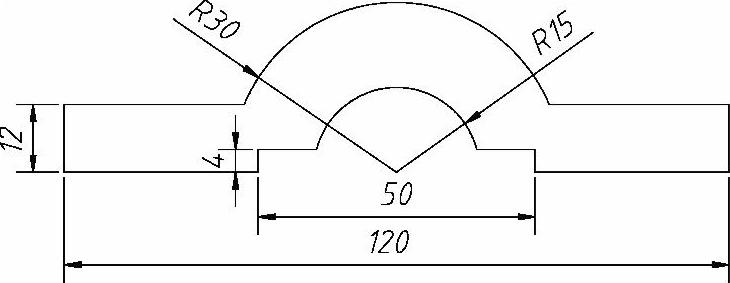

2）使用“直线”和“圆弧”命令绘制轮廓线，并使用“修剪”命令修剪多余的线段，不必标注尺寸，并把当前UCS原点与圆弧圆心重合，如图10-182所示。


图10-182 绘制二维图形

3）创建面域。单击“绘图”工具栏中“面域”978-7-111-49664-9-Chapter10-326.jpg按钮，选择上一步绘制的二维图形创建为面域。

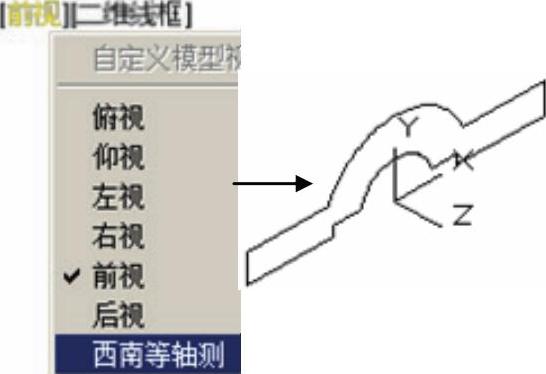

4）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“西南等轴测”选项，将视图调整为西南等轴测视图，如图10-183所示。


图10-183 设置视图控件

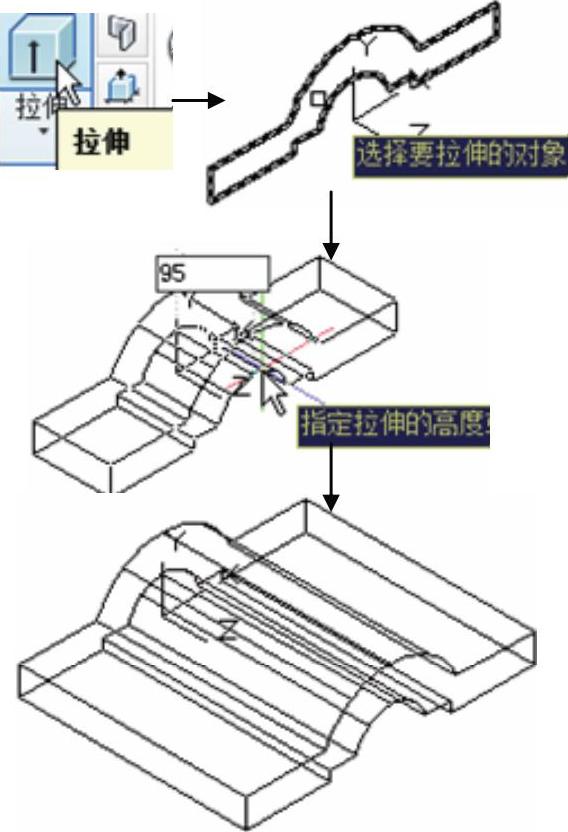

5）单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-328.jpg按钮，按命令行提示选择步骤3）创建的面域为拉伸对象按〈Enter〉键，移动光标往Z轴正向，当前命令行输入“95”按〈Enter〉键，完成拉伸操作，如图10-184所示。


图10-184 拉伸面域

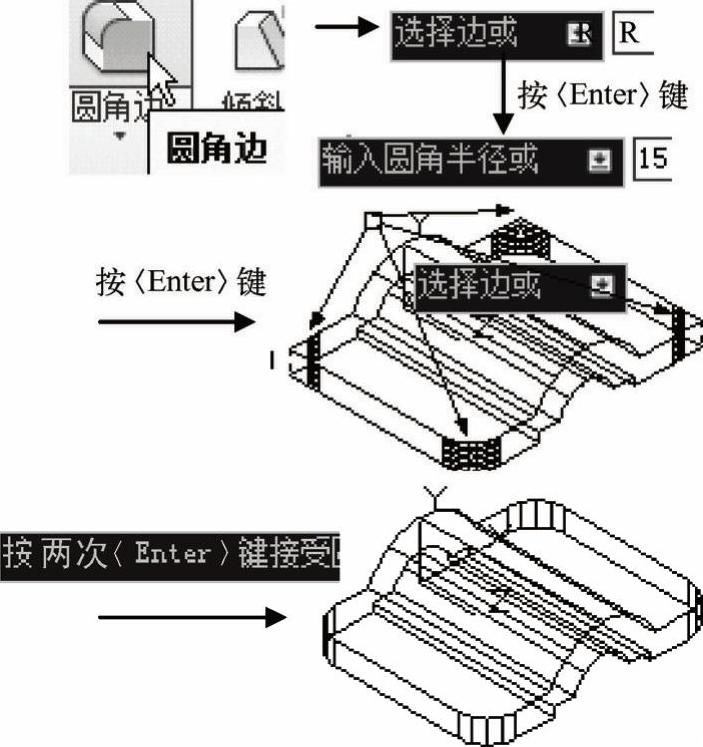

6）单击功能区“实体”选项卡的“实体编辑”面板中单击“圆角边”978-7-111-49664-9-Chapter10-330.jpg按钮，在当前命令行输入R按〈Enter〉键，输入圆角半径“15”按〈Enter〉键，选择四条棱边按〈Enter〉键，再按一次〈Enter〉键完成绘制，如图10-185所示。


图10-185 三维圆角

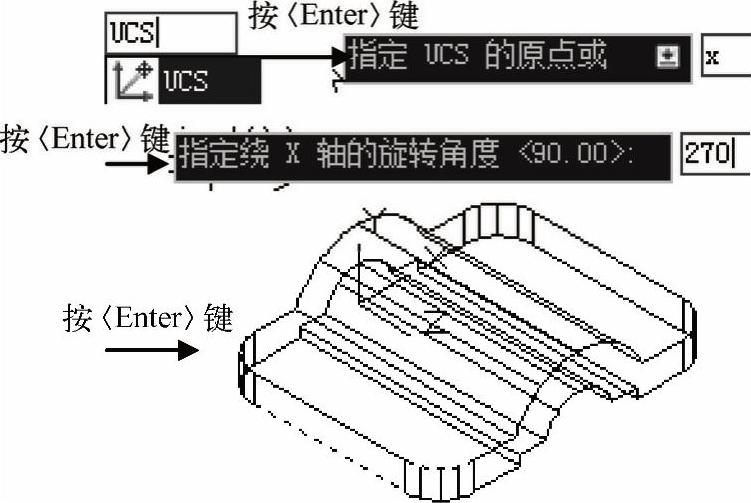

7）新UCS创建。命令行输入UCS按〈Enter〉键，再输入X按〈Enter〉键，命令提示输入旋转角度“270”按〈Enter〉键完成创建，如图10-186所示。


图10-186 新UCS

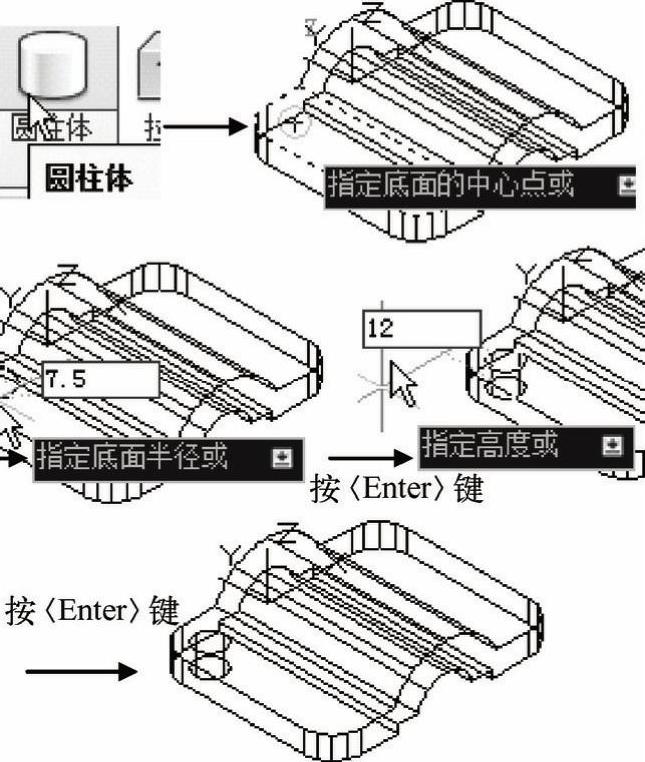

8）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-333.jpg按钮，按命令行提示指定圆心时，光标往支座底板的圆角移动，当出现圆心标记时单击，输入圆柱底面半径“7.5”按〈Enter〉键，最后提示指定高度时，光标往Z轴负方向移动，输入“12”按〈Enter〉键，完成圆柱体的绘制如图10-187所示。


图10-187 绘制圆柱体

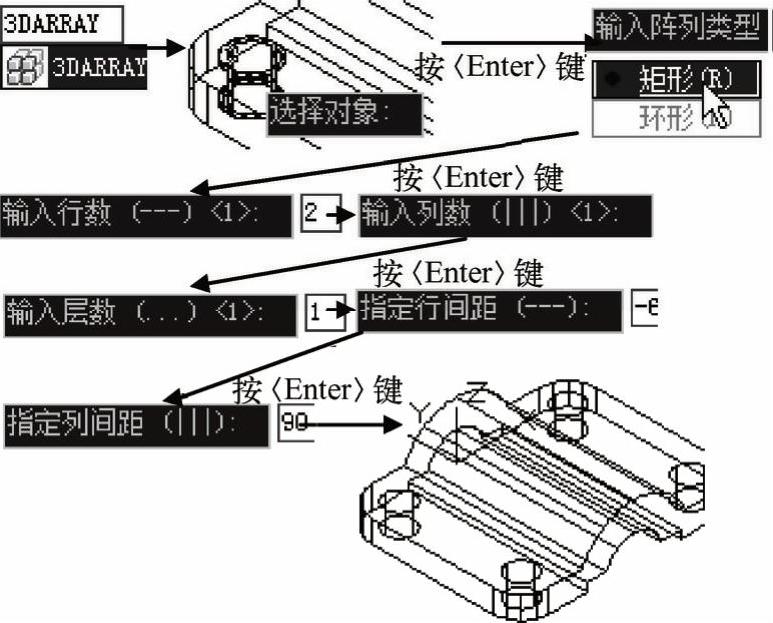

9）命令行输入3DARRAY激活三维阵列操作，根据命令行提示，选择上一步绘制的圆柱体作为阵列的对象按〈Enter〉键。弹出的阵列类型列表中选择“矩形”，输入行数为“2”按〈Enter〉键，输入列数为“2”按〈Enter〉键，输入层数为“1”按〈Enter〉键，输入指定行间距“-65”按〈Enter〉键，输入指定行间距“90”按〈Enter〉键，完成阵列如图10-188所示。(www.daowen.com)


图10-188 矩形阵列圆柱体

10）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-336.jpg按钮，根据命令行提示选择支座底板实体为被减去的实体按〈Enter〉键。选择上一步阵列的四个圆柱体为减去的实体按〈Enter〉键，完成差集运算，如图10-189所示。


图10-189 差集运算

11）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-338.jpg按钮，按命令行提示指定圆心时，输入“0，-47.5，12”按〈Enter〉键，输入圆柱底面半径“35”按〈Enter〉键，最后提示指定高度时输入“58”按〈Enter〉键，完成圆柱体的绘制如图10-190所示。


图10-190 绘制圆柱体

12）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-340.jpg按钮，按命令行提示指定圆心时，输入“0，-47.5，12”按〈Enter〉键，输入圆柱底面半径“20”按〈Enter〉键，最后提示指定高度时输入“58”按〈Enter〉键，完成圆柱体的绘制如图10-191所示。


图10-191 绘制圆柱体

13）新UCS创建。命令行输入UCS按〈Enter〉键，再输入X按〈Enter〉键，命令提示输入旋转角度“90”按〈Enter〉键完成创建。

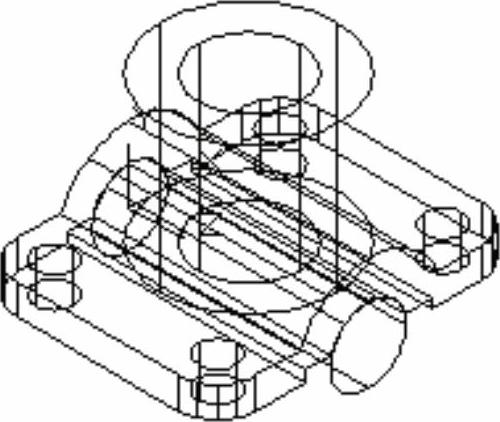

14）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-342.jpg按钮，按命令行提示指定圆心时，输入“0，0，0”按〈Enter〉键，输入圆柱底面半径“15”按〈Enter〉键，最后提示指定高度时输入“95”按〈Enter〉键，完成圆柱体的绘制如图10-192所示。


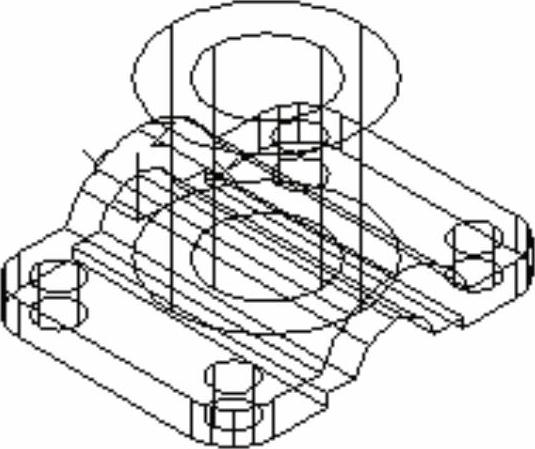

图10-192 绘制圆柱体

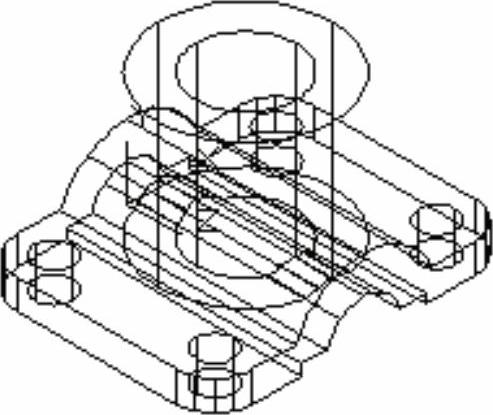

15）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-344.jpg按钮，根据命令行提示，选择半径为30、高度为58的圆柱体为被减去的实体按〈Enter〉键。选择半径为20、高度为58的圆柱体和半径为15、高度为95的圆柱体为减去的实体按〈Enter〉键，完成差集运算，如图10-193所示。


图10-193 差集运算

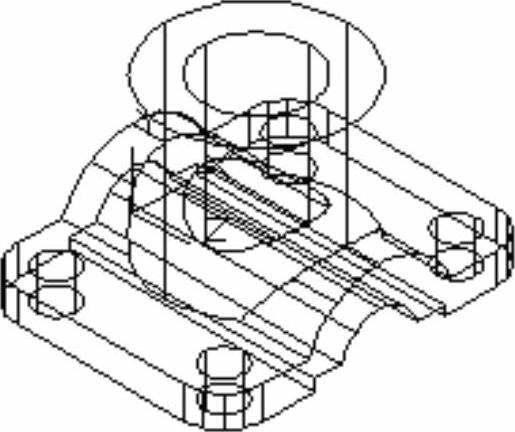

16）单击“实体编辑”面板中的“并集”978-7-111-49664-9-Chapter10-346.jpg按钮，根据命令行提示选择所有实体按〈Enter〉键，完成并集运算，如图10-194所示。


图10-194 并集运算

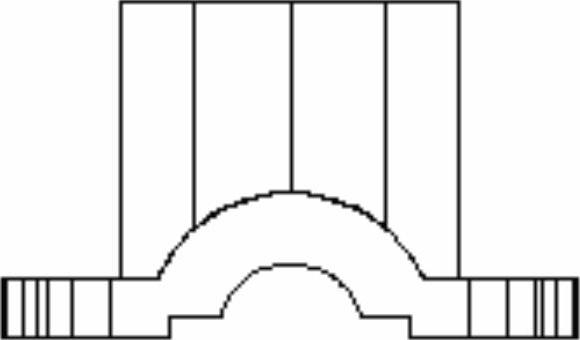

17）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“前视”选项，将视图调整为前视图，调整后图像如图10-195所示。


图10-195 前视图

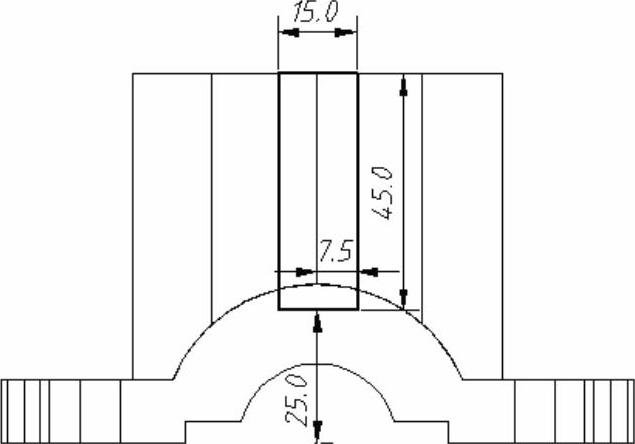

18）使用“直线”命令，在前视图中绘制一个矩形，图形的大小位置如图10-196所示，不必标注尺寸。


图10-196 绘制二维图形

19）创建面域。单击“绘图”工具栏中“面域”978-7-111-49664-9-Chapter10-350.jpg按钮，选择上一步绘制的二维图形创建为面域。

20）将视图切换回“西南等轴测”视图，单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-351.jpg按钮，按命令行提示选择步骤3）创建的面域为拉伸对象按〈Enter〉键，移动光标往Z轴正向，当前命令行输入“95”按〈Enter〉键，完成拉伸操作，如图10-197所示。


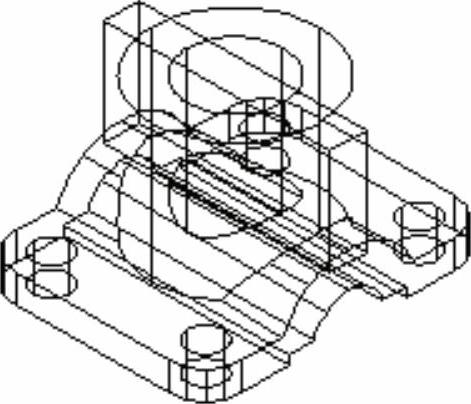

图10-197 拉伸图形

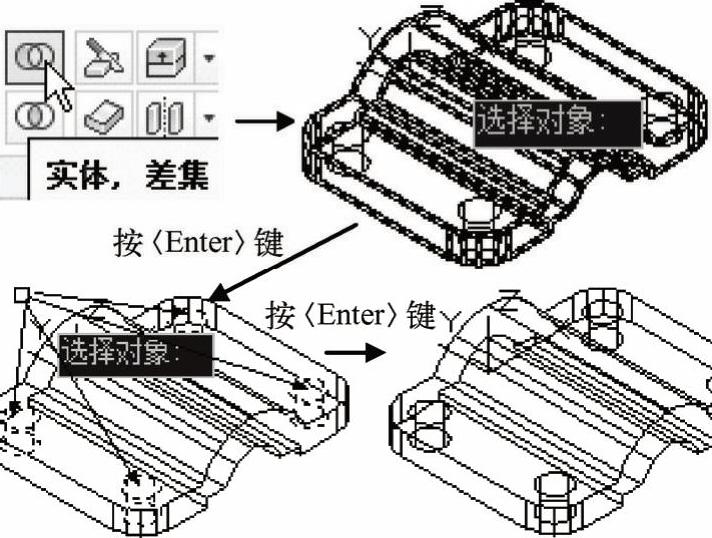

21）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-353.jpg按钮，根据命令行提示，选择定位支座为被减去的实体按〈Enter〉键。选择上一步拉伸的长方体为减去的实体按〈Enter〉键，完成差集运算，如图10-198所示。


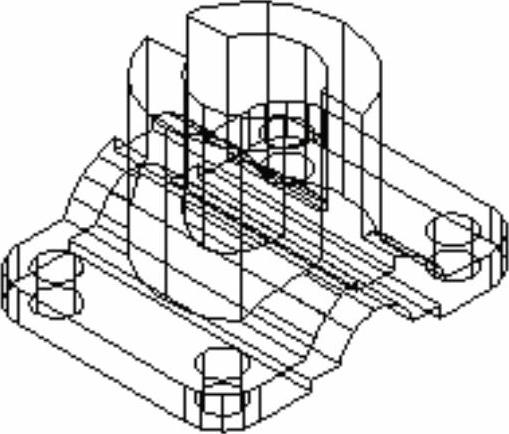

图10-198 差集运算

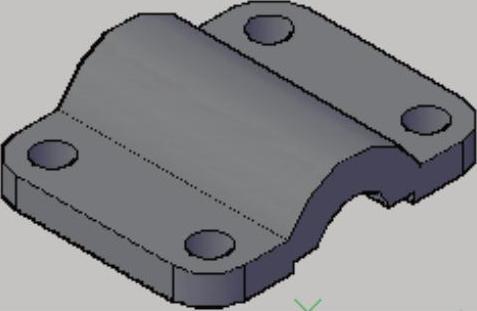

22）在菜单栏中选择“视图”→“视觉样式”→“概念”命令，得到的模型效果如图10-199所示。


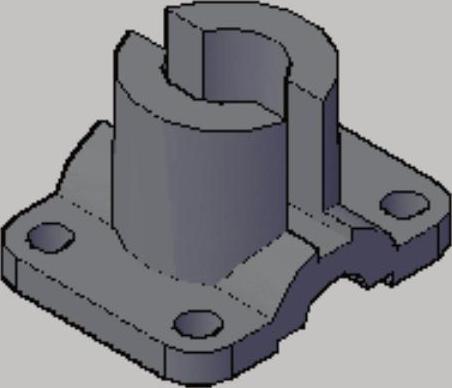

图10-199 概念视图样式

23）保存文件。
