使用连杆的应用示例

连杆广泛用到发动机的传动中，本例介绍一般连杆的绘制。连杆二维零件图，如图10-149所示。

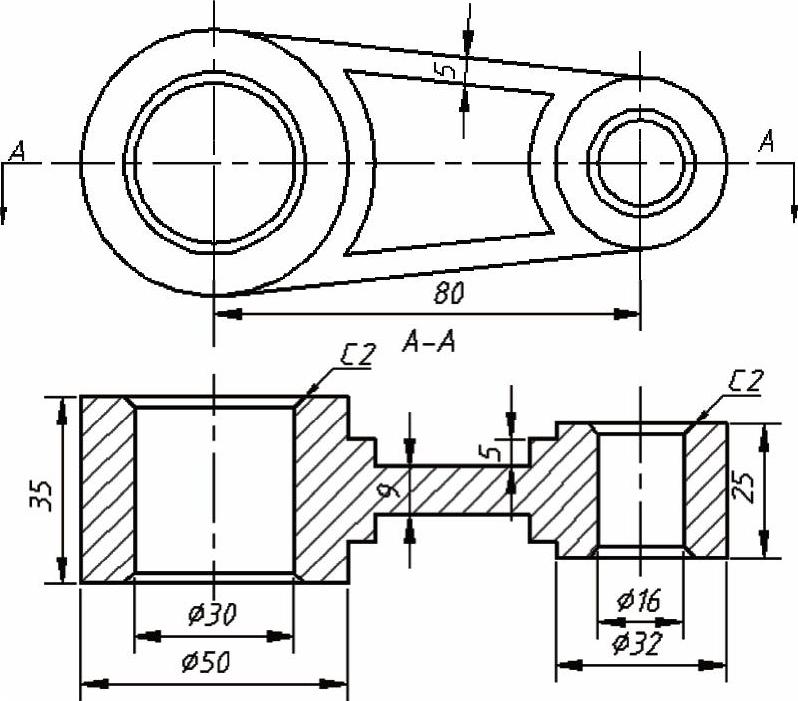

图10-149 连杆零件图

【思路分析】

在同一平面绘制两个圆孔（见图10-150），先通过拉伸绘制两个圆孔的连接部分，三维移动小圆孔与连接部分（见图10-151），然后通过差集运算生成连接部分的除去的部分（见图10-152）；最后生成倒角（见图10-153），完成绘制。

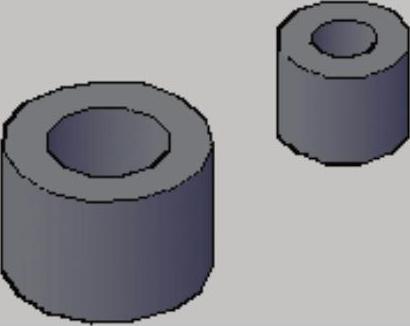

图10-150 绘制两个圆孔


图10-151 拉伸生成连接部分的基本形状

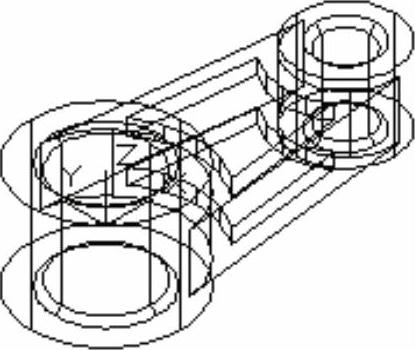

图10-152 差集绘制连接部分


图10-153 生成倒角

【光盘文件】

978-7-111-49664-9-Chapter10-276.jpg——参见附带光盘中的“END\Ch10\10-4-2.dwg”文件。

978-7-111-49664-9-Chapter10-277.jpg——参见附带光盘中的“AVI\Ch10\10-4-2.avi”文件。

【操作步骤】

1）运行AutoCAD2014，然后新建一个空白文件。

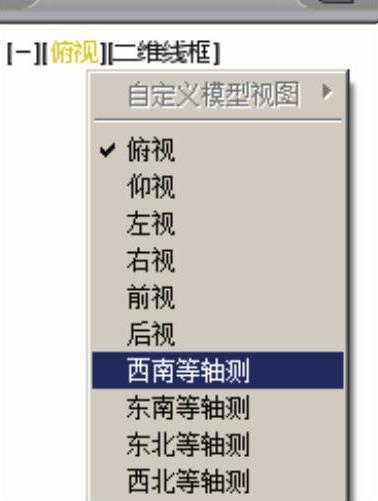

2）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“西南等轴测”选项，将视图调整为西南等轴测视图，如图10-154所示。


图10-154 设置视图控件

3）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-279.jpg按钮，按命令行提示指定圆心时，输入“0，0”按〈Enter〉键，输入圆柱底面半径“25”按〈Enter〉键，最后提示指定高度时输入“35”按〈Enter〉键，完成圆柱体的绘制如图10-155所示。


图10-155 绘制大孔外圆柱

4）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-281.jpg按钮，按命令行提示指定圆心时，输入“80，0”按〈Enter〉键，输入圆柱底面半径“16”按〈Enter〉键，最后提示指定高度时输入“25”按〈Enter〉键，完成圆柱体的绘制如图10-156所示。


图10-156 绘制小孔外圆柱

5）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-283.jpg按钮，按命令行提示指定圆心时，输入“0，0”按〈Enter〉键，输入圆柱底面半径“15”按〈Enter〉键，最后提示指定高度时输入“35”按〈Enter〉键，完成圆柱体的绘制如图10-157所示。


图10-157 绘制大圆孔圆柱

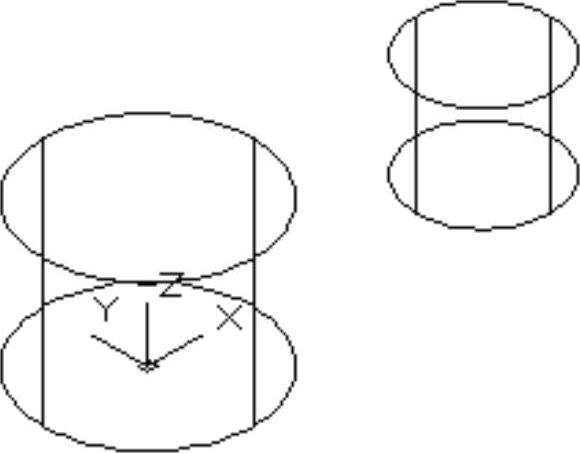

6）单击“建模”工具栏中“圆柱体”978-7-111-49664-9-Chapter10-285.jpg按钮，按命令行提示指定圆心时，输入“80，0”按〈Enter〉键，输入圆柱底面半径“8”按〈Enter〉键，最后提示指定高度时输入“25”按〈Enter〉键，完成圆柱体的绘制如图10-158所示。


图10-158 绘制小圆孔圆柱

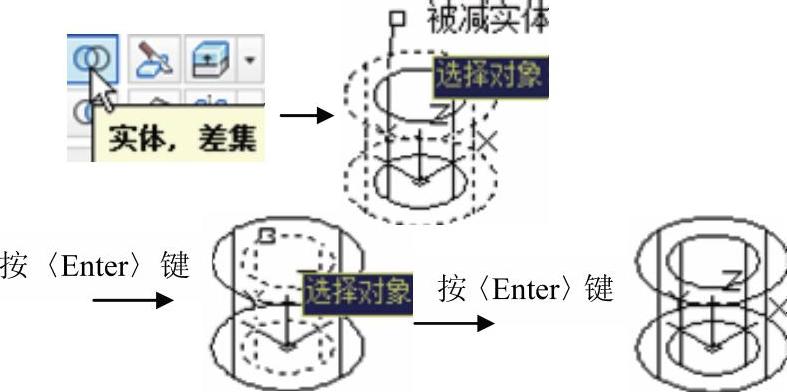

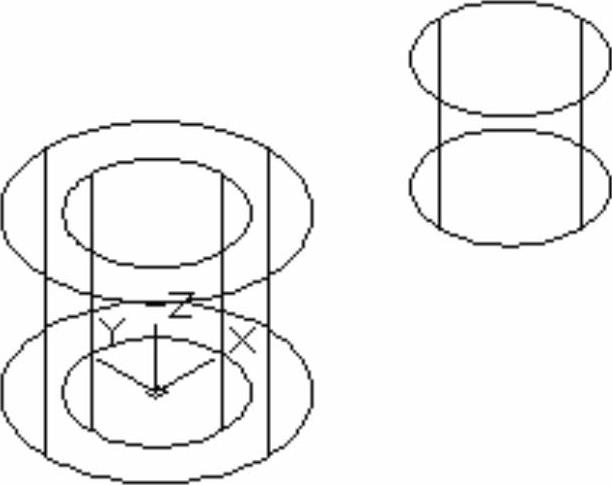

7）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-287.jpg按钮，根据命令行提示，选择大圆孔的外圆柱为被减去的实体按〈Enter〉键。选择大圆孔圆柱为减去的实体按〈Enter〉键，完成差集运算，如图10-159所示。


图10-159 差集生成大圆孔

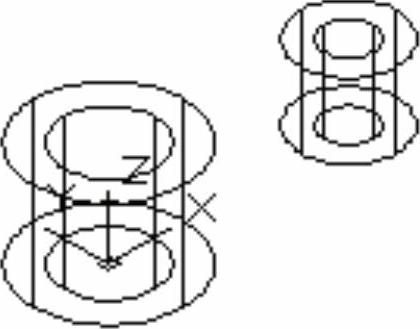

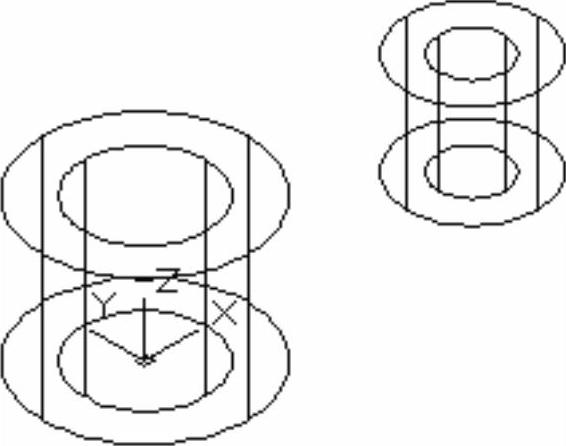

8）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-289.jpg按钮，根据命令行提示，选择小圆孔的外圆柱为被减去的实体按〈Enter〉键。选择小圆孔圆柱为减去的实体按〈Enter〉键，完成差集运算，如图10-160所示。


图10-160 差集生成小圆孔

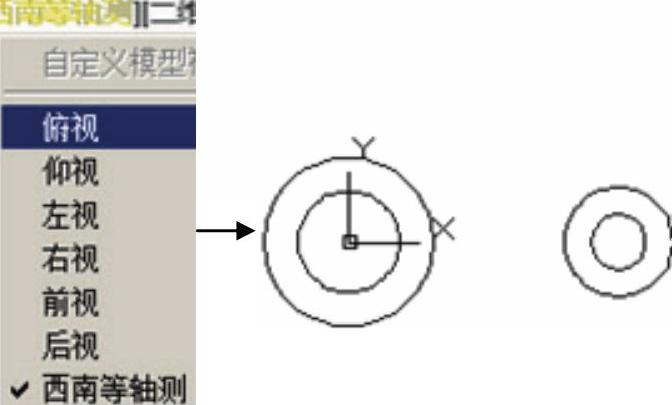

9）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“俯视”选项，将视图调整为俯视图，如图10-161所示。


图10-161 设置视图控件

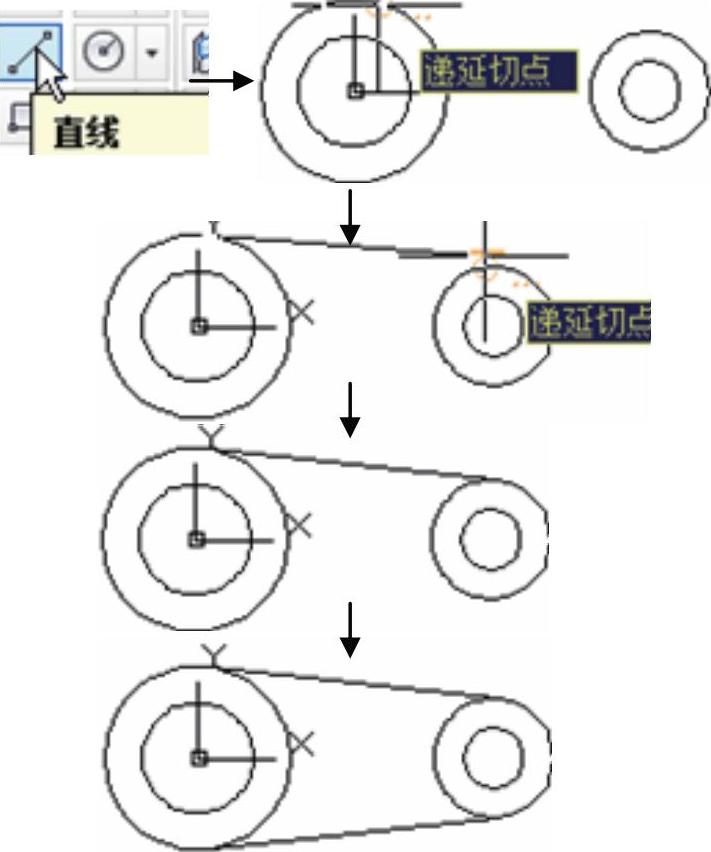

10）打开对象捕捉的“切点捕捉”，单击“直线”978-7-111-49664-9-Chapter10-292.jpg按钮，在弹出“指定第一点”时，将光标移动到大圆孔外圆附近，当出现切点时选定点，第二点选择小圆孔外圆切点。重复操作绘制另一条切线，如图10-162所示。(www.daowen.com)


图10-162 绘制切线

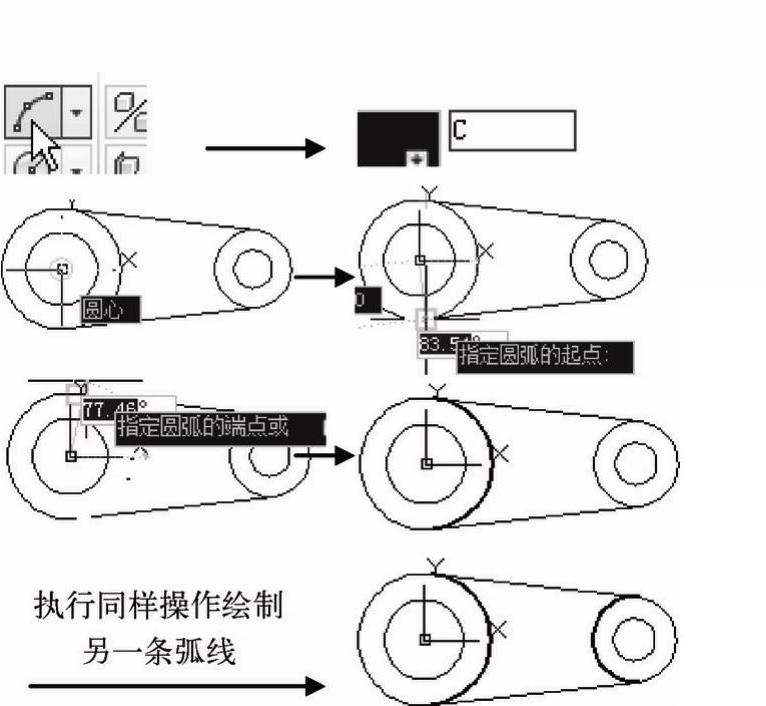

11）绘制圆弧。单击“圆弧”978-7-111-49664-9-Chapter10-294.jpg按钮，当前命令行输入C按〈Enter〉键，首先指定圆弧圆心，单击大圆孔圆心，然后分别以切线与圆的交点为圆弧的起点和终点。重复操作绘制小圆孔上的圆弧，如图10-163所示，图中的粗实线只是为了标识，读者绘制过程中不需要使用。


图10-163 绘制圆弧

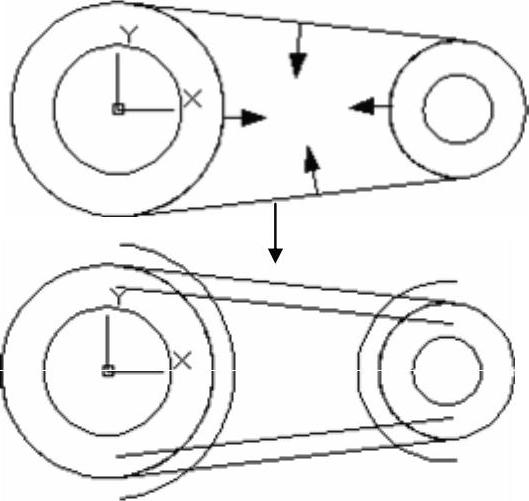

12）单击“修改”面板的“偏移”978-7-111-49664-9-Chapter10-296.jpg按钮，输入偏移距离为“5”按〈Enter〉键，分别指定两条切线和两端圆弧向里偏移，如图10-164所示。


图10-164 偏移图元

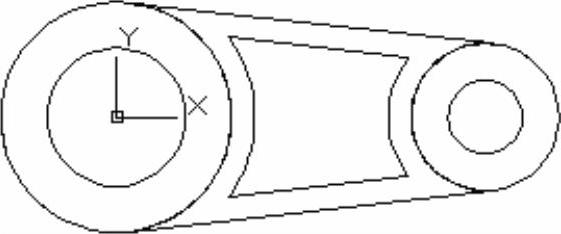

13）单击“修改”面板的“偏移”978-7-111-49664-9-Chapter10-298.jpg按钮，将偏移后的图形修剪为图10-165所示。


图10-165 修剪图形

14）创建面域，将连杆连接部分围成的两个环，创建为两个面域。

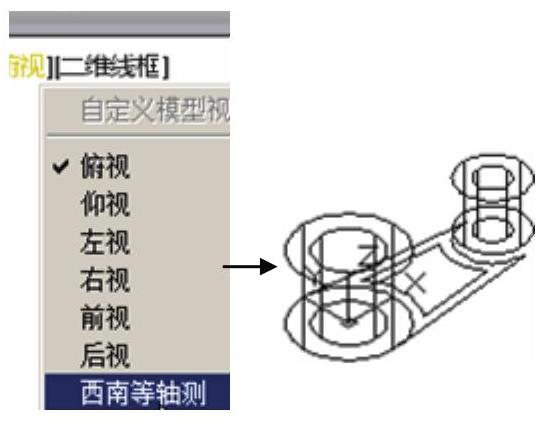

15）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“西南等轴测”选项，将视图调整为西南等轴测视图，完成移动如图10-166所示。


图10-166 设置视图控件

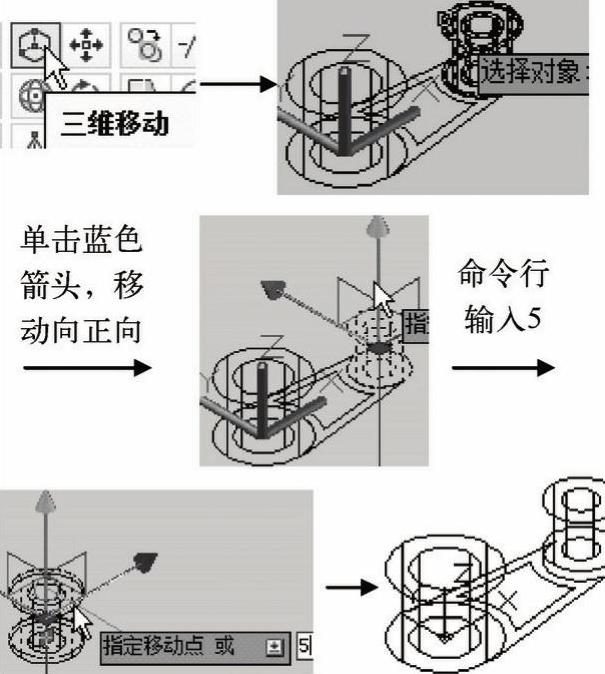

16）单击“常用”选项卡中“修改”面板的“三维移动”按钮978-7-111-49664-9-Chapter10-301.jpg，根据命令行提示，选择小圆孔实体为移动对象按〈Enter〉键，选择蓝色箭头反映定Z轴方向的移动，光标往正向移动，命令行输入“5”按〈Enter〉键，完成移动如图10-167所示。


图10-167 三维移动小圆孔

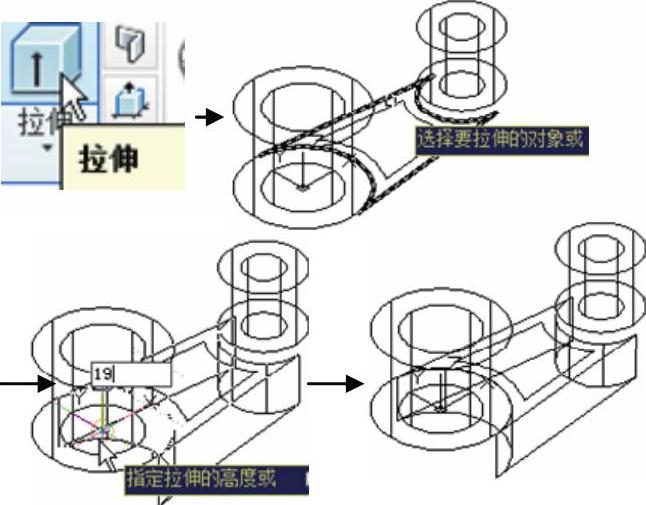

17）单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-303.jpg按钮，按命令行提示选择中间连接部分的外面域为拉伸对象按〈Enter〉键，光标往Z轴负方向移动，当前命令行输入“19”按〈Enter〉键，完成拉伸操作，如图10-168所示。


图10-168 拉伸对象

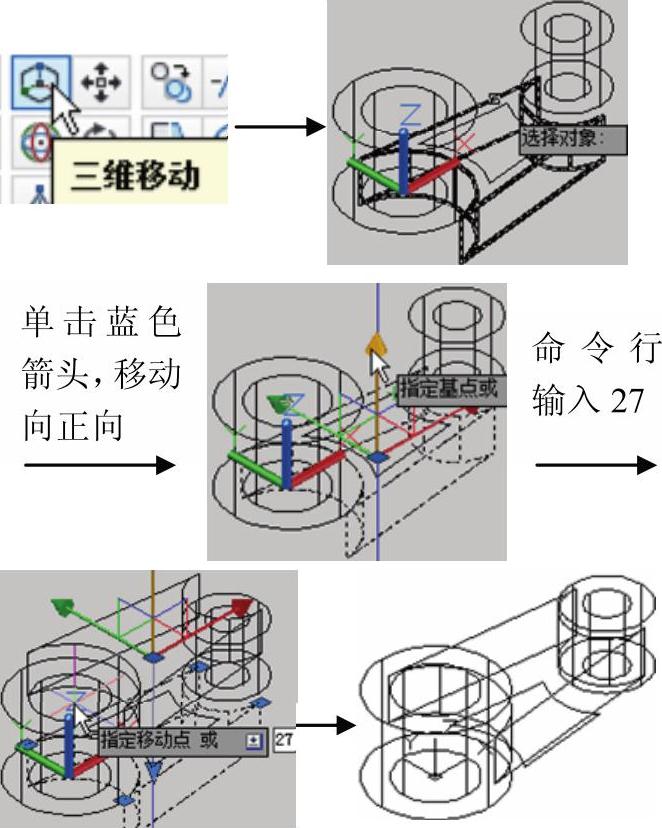

18）单击“常用”选项卡中“修改”面板的“三维移动”978-7-111-49664-9-Chapter10-305.jpg按钮，根据命令行提示，选择上一步的拉伸实体为移动对象按〈Enter〉键，选择蓝色箭头指定Z轴方向的移动，光标往正向移动，命令行输入“27”按〈Enter〉键，完成移动如图10-169所示。


图10-169 三维移动

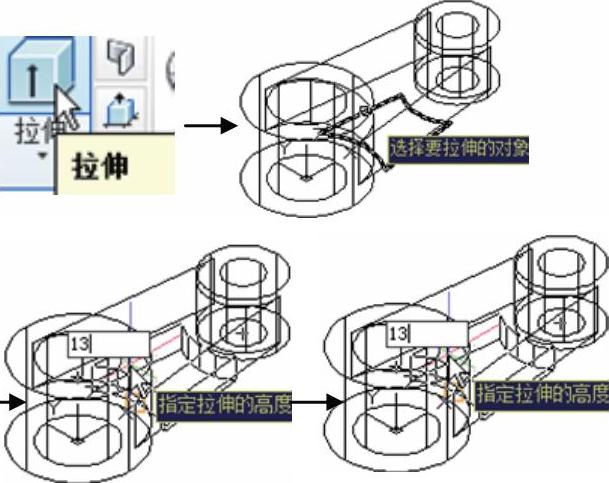

19）单击“建模”工具栏中“拉伸”978-7-111-49664-9-Chapter10-307.jpg按钮，按命令行提示选择中间连接部分的里面域为拉伸对象按〈Enter〉键，光标往Z轴正方向移动，当前命令行输入“13”按〈Enter〉键，完成拉伸操作，如图10-170所示。


图10-170 拉伸对象

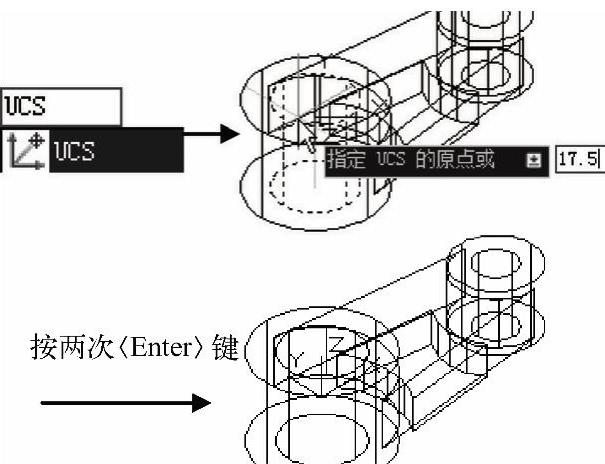

20）命令行输入UCS，光标与坐标系合并，光标往Z轴方向移动，当前命令行输入“17.5”按〈Enter〉键，再按一次〈Enter〉键，完成新UCS创建，如图10-171所示。


图10-171 新UCS

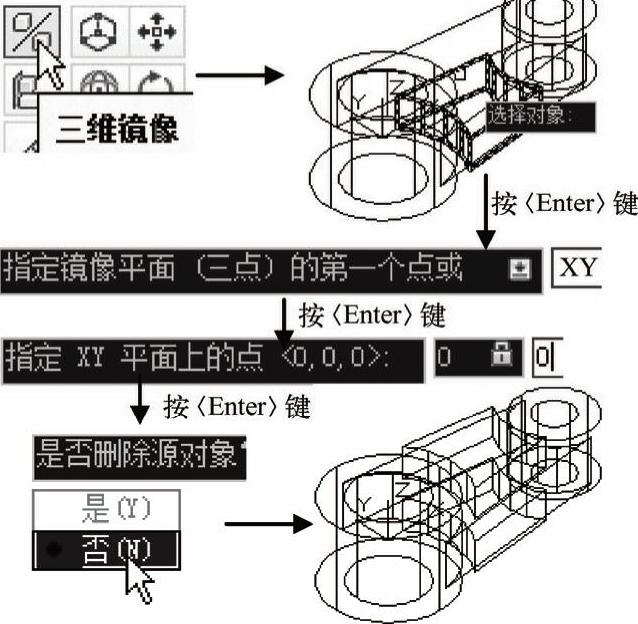

21）单击“修改”面板的“三维镜像”978-7-111-49664-9-Chapter10-310.jpg按钮，选择上一步的拉伸实体为镜像对象按〈Enter〉键。命令行输入XY按〈Enter〉键，输入点“0，0”回车，指定镜像面为XOY平面。弹出是否删除源对象选项，选择“否”，完成三维镜像如图10-172所示。


图10-172 三维镜像

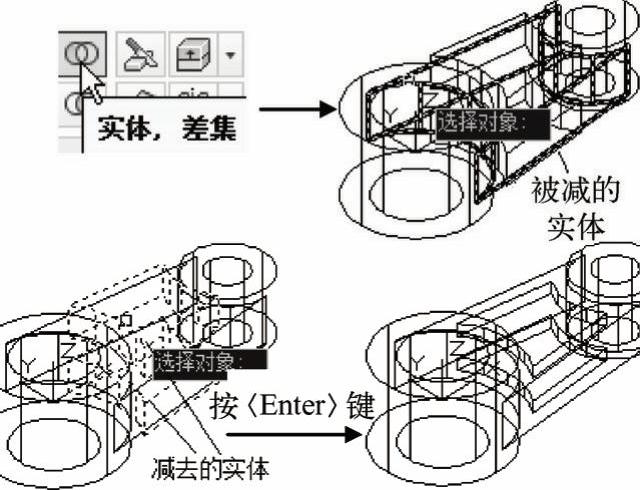

22）单击“实体编辑”面板中的“差集”978-7-111-49664-9-Chapter10-312.jpg按钮，根据命令行提示，选择小圆孔的外圆柱为被减去的实体按〈Enter〉键。选择小圆孔圆柱为减去的实体按〈Enter〉键，完成差集运算，如图10-173所示。


图10-173 差集运算

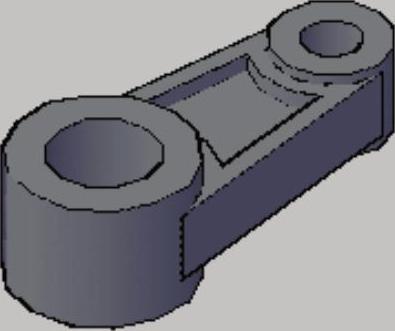

23）生成倒角。单击功能区“实体”选项卡的“实体编辑”面板中单击“倒角边”978-7-111-49664-9-Chapter10-314.jpg按钮，根据命令行提示选择大圆孔和小圆孔的四条内角边为倒角边回车，当前命令行输入D按〈Enter〉键，输入倒角距离“2”按〈Enter〉键，最后输入“2”按〈Enter〉键，再按一次〈Enter〉键退出编辑，完成绘制，如图10-174所示。


图10-174 生成倒角

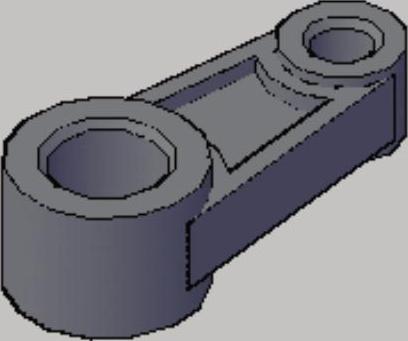

24）在菜单栏中选择“视图”→“视觉样式”→“概念”命令，得到的模型效果如图10-175所示。


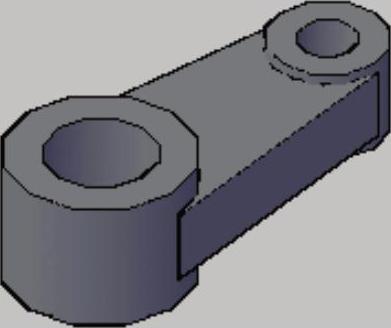

图10-175 概念视图样式
