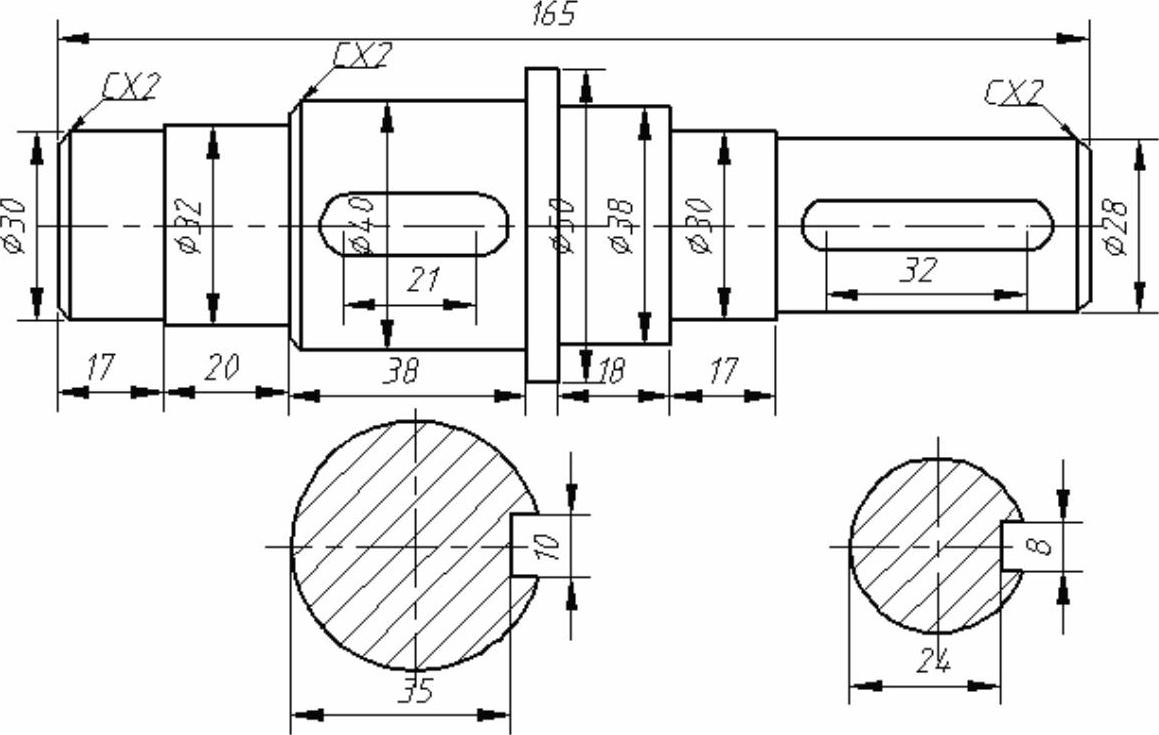

轴在机械传动中应用极广，在第7章已经介绍过二维零件图的绘制，下面来绘制其三维实体图，其二维零件图如图10-134所示。

图10-134 轴零件图

【思路分析】

不考虑键槽，这类直轴是旋转对称的形状。因此，可先在二维平面绘制旋转截面（见图10-135），通过旋转绘制基本实体（见图10-136）；然后通过倒角命令直接绘制倒角（见图10-137），最后通过布尔运算来生成键槽，最后为轴旋转一定角度（见图10-138）。

图10-135 旋转截面图

图10-136 旋转生成基本实体

图10-137 生成倒角与键槽

图10-138 旋转实体并改变视觉样式

【光盘文件】

——参见附带光盘中的“END\Ch10\10-4-1.dwg”文件。

——参见附带光盘中的“AVI\Ch10\10-4-1.avi”文件。

【操作步骤】

1）运行AutoCAD 2014，然后新建一个空白文件。

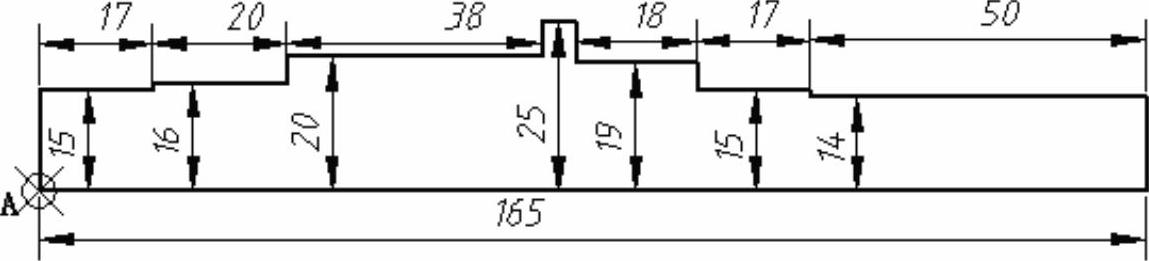

2）在当前俯视视图内创建二维图形，单击“正交”按钮，进入正交模式。单击“直线”按钮，绘制出图10-135所示的二维图形，其中绘制过程使A点为与坐标原点（0，0），不必标注尺寸。

3）创建面域。单击“绘图”工具栏中“面域”按钮，选择上一步绘制的二维图形创建为面域。

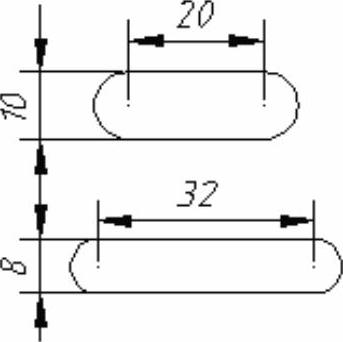

4）继续在当前俯视视图绘制两个键槽的底面形状，在任意位置绘制，只要不与上面绘制的图形干涉即可，尺寸如图10-139所示，不必标注尺寸。

图10-139 绘制键槽底面

5）创建面域。单击“绘图”工具栏中“面域”按钮，选择上一步绘制的两个键槽底面，系统将创建为两个面域。

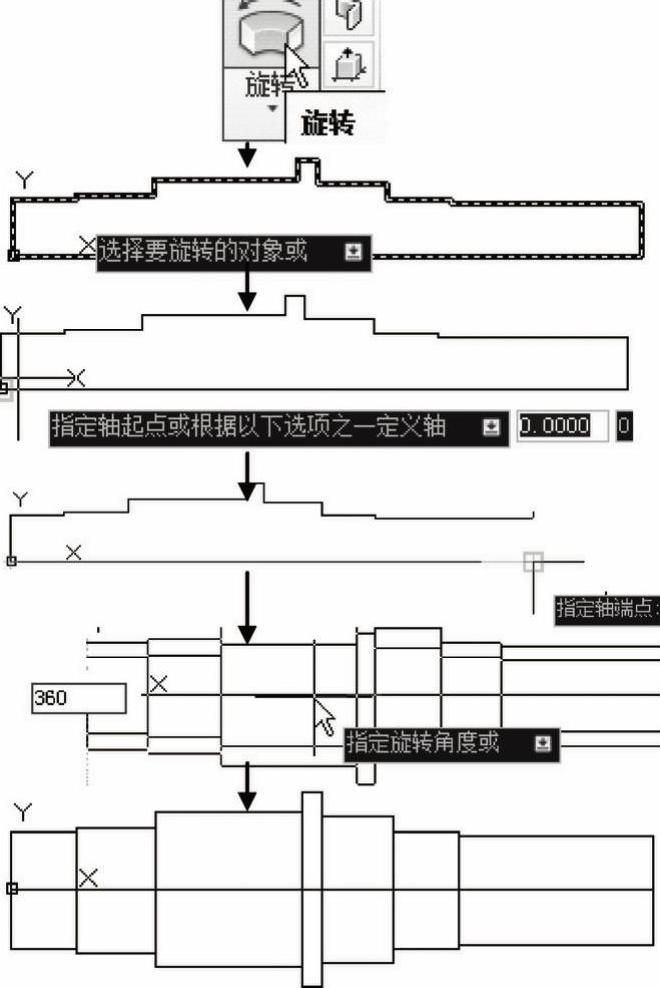

6）旋转生成轴的基本形状。单击“建模”工具栏中“旋转”按钮，选择上一步创建的轴的旋转截面面域为旋转对象，指定整体实体边长165的边为旋转轴，旋转角度输入“360”按〈Enter〉键，完成旋转，如图10-140所示。

(www.daowen.com)

图10-140 绘制螺纹线

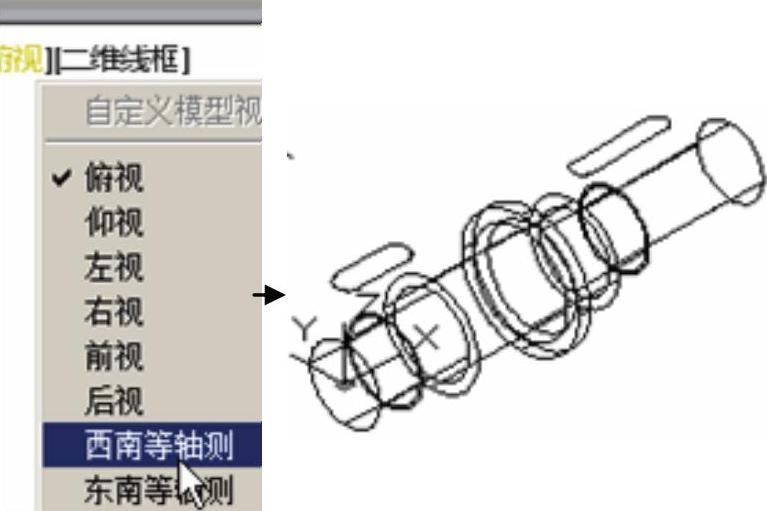

7）单击绘图区域左上角的“视图控件”菜单栏，并在弹出的菜单栏中选择“西南等轴测”选项，将视图调整为西南等轴测视图，如图10-141所示。

图10-141 设置视图控件

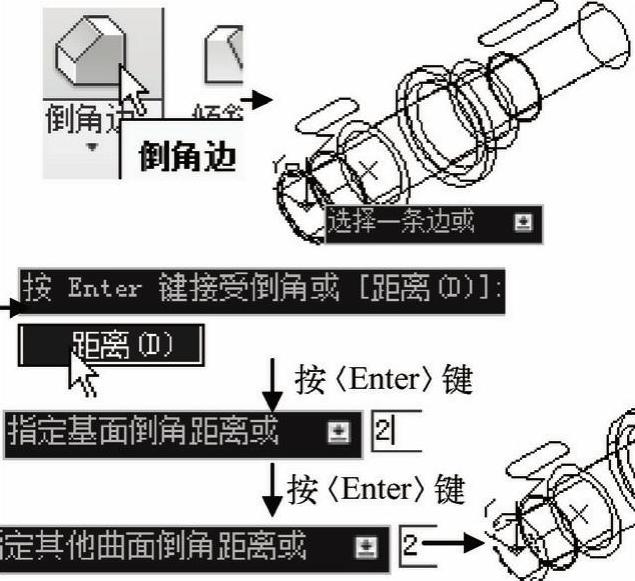

8）单击功能区“实体”选项卡的“实体编辑”面板中单击“倒角边”按钮，根据命令行提示选择边为倒角边按〈Enter〉键，当前命令行输入D按〈Enter〉键，输入倒角距离“2”按〈Enter〉键，最后输入“2”按〈Enter〉键，再按一次〈Enter〉键退出编辑，完成绘制，如图10-142所示。

图10-142 三维倒角

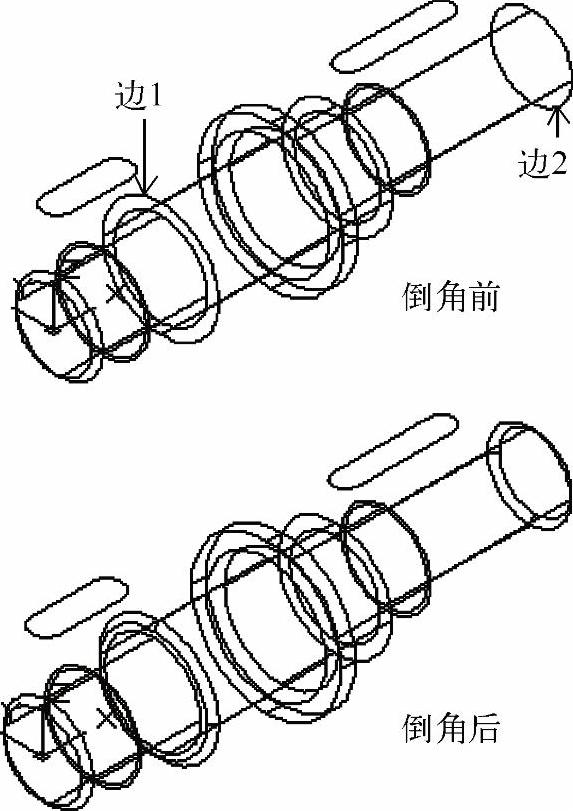

9）三维倒角。重复步骤6）操作，在图10-143中的边1和2，创建距离为2×2的倒角。

图10-143 创建另外两个三维倒角

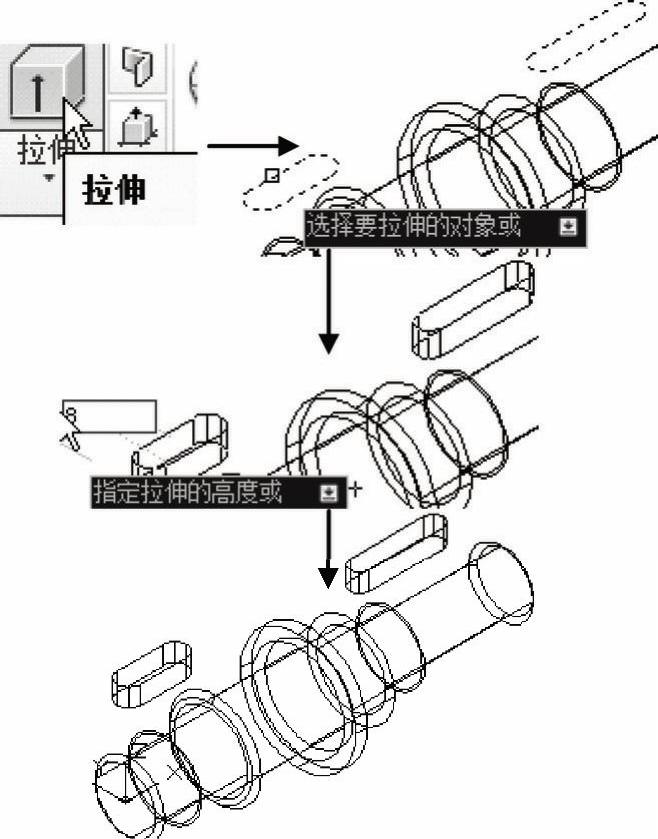

10）拉伸键槽底面。单击“建模”工具栏中“拉伸”按钮，按命令行提示同时选择两个键槽底面为拉伸对象按〈Enter〉键，移动光标往Z轴正向，当前命令行输入“8”按〈Enter〉键，完成拉伸操作，如图10-144所示。

图10-144 拉伸实体

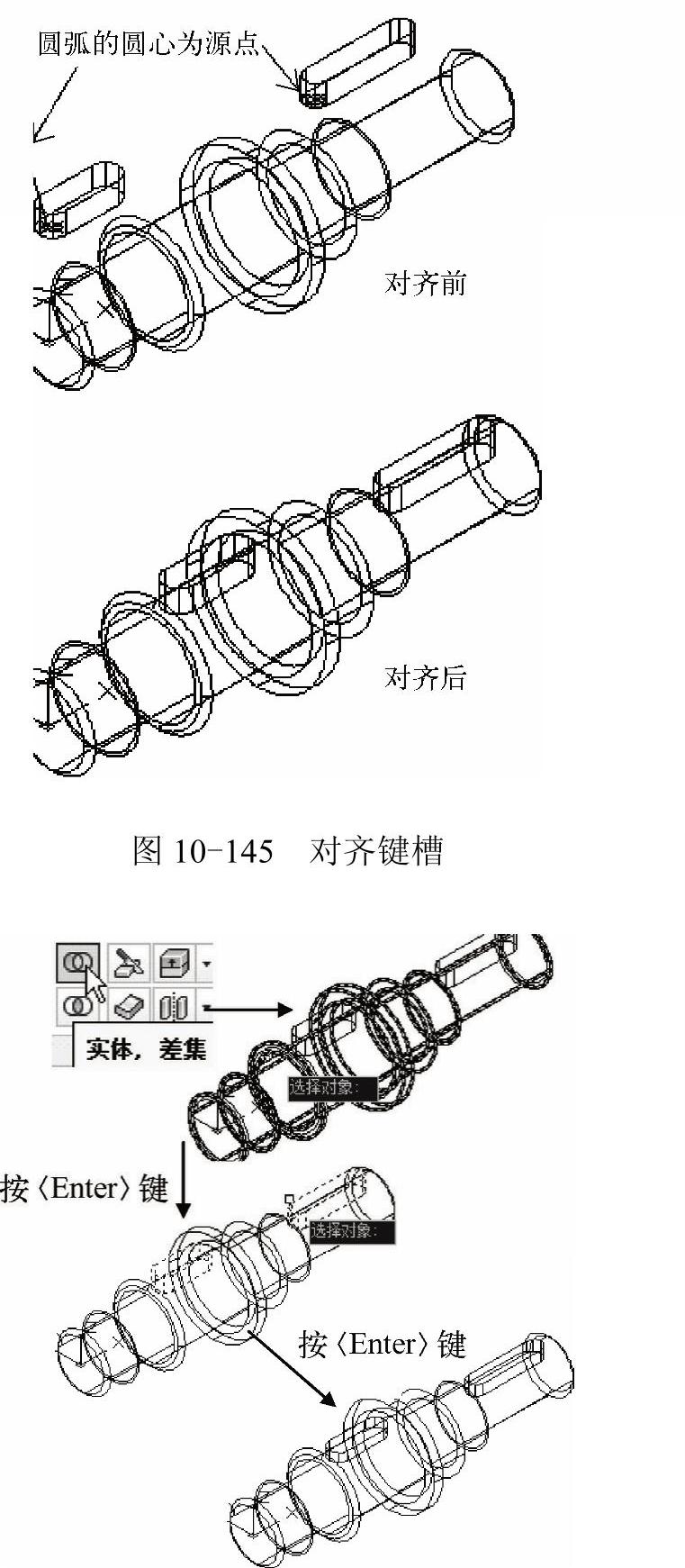

11）由于在绘制平面图形的时候，以原点为起点，所以三维坐标原点在前端面的圆心处，因此可以根据坐标系来确定键槽的位置。按下〈F12〉键，关闭“动态输入”。单击在功能区“常用”选项卡的“修改”面板中的“对齐”按钮，根据命令行提示，旋转键槽形状的拉伸体按〈Enter〉键，命令行提示“指定第一个源点：”时，单击键槽靠近左边圆弧圆心。命令行提示“指定第一个目标点：”时，输入“47，0，15”按〈Enter〉键，再按一次〈Enter〉键，完成对齐。重复上述对齐操作，源点为键槽靠近右边的圆心，目标点为“123，0，10”，对齐结果如图10-145所示。

12）布尔运算差集。单击“实体编辑”面板中的“差集”按钮，根据命令行提示，选择轴的主体为被减去的实体按〈Enter〉键。选择上一步对齐后的键槽为减去的实体按〈Enter〉键，完成差集运算，如图10-146所示。

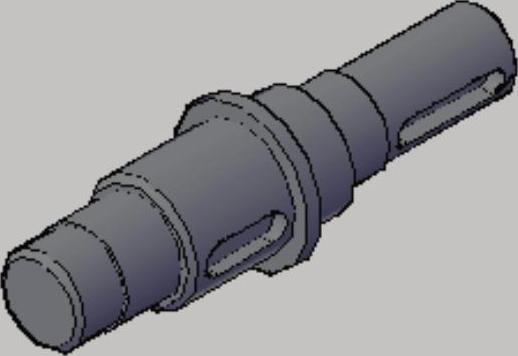

图10-146 差集生成键槽

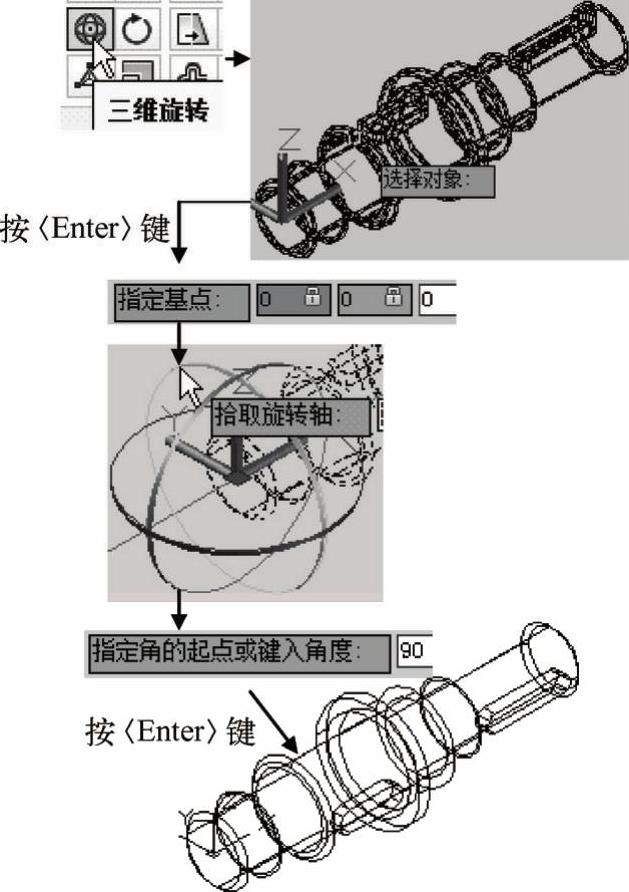

13）单击“常用”选项卡中“修改”面板的“三维旋转”按钮，根据命令行提示，选择轴为旋转的对象按〈Enter〉键，指定基点为坐标原点，三维旋转的控件会移动到该基点，选择Y轴为旋转轴，单击绿色的圆环，输入选择的角度“90”按〈Enter〉键，完成旋转如图10-147所示。

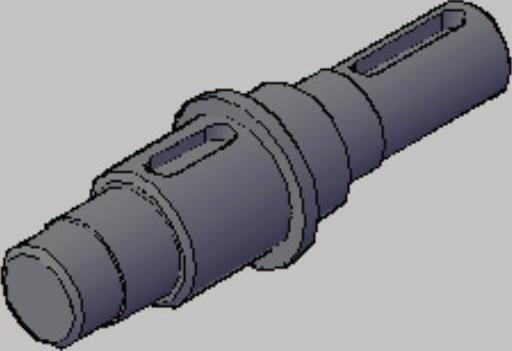

图10-147 旋转轴

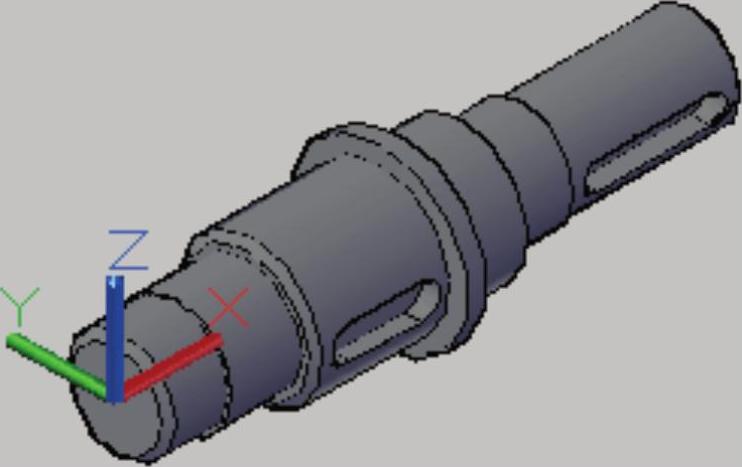

14）在菜单栏中选择“视图”→“视觉样式”→“概念”命令，得到的模型效果如图10-148所示。

图10-148 概念视图样式

15）保存文件。
