【摘要】：生成剖切平面与剖切操作指定剖切平面的方法相同，生成剖切截面后会生成一个独立的面域，可以对面域进行编辑。命令行输入SECTION，根据命令行提示选择空心圆柱为按〈Enter〉键，系统默认三点方式定义截面平面，选择图10-121中的三个象限点来定义截面平面，选择后生成剖切截面操作完成，如图10-121所示。图10-122 对齐ZX平面生成剖切截面●对象——将截面平面与圆、椭圆、圆弧、椭圆弧、二维样条曲线或二维多段线对齐。
使用平面与三维实体、曲面或网格的交点创建二维面域对象。
在AutoCAD 2014中生成剖切平面的方法如下。
●命令行：输入SECTION。
生成剖切平面与剖切操作指定剖切平面的方法相同，生成剖切截面后会生成一个独立的面域，可以对面域进行编辑。
●三点——使用三点定义截面平面。

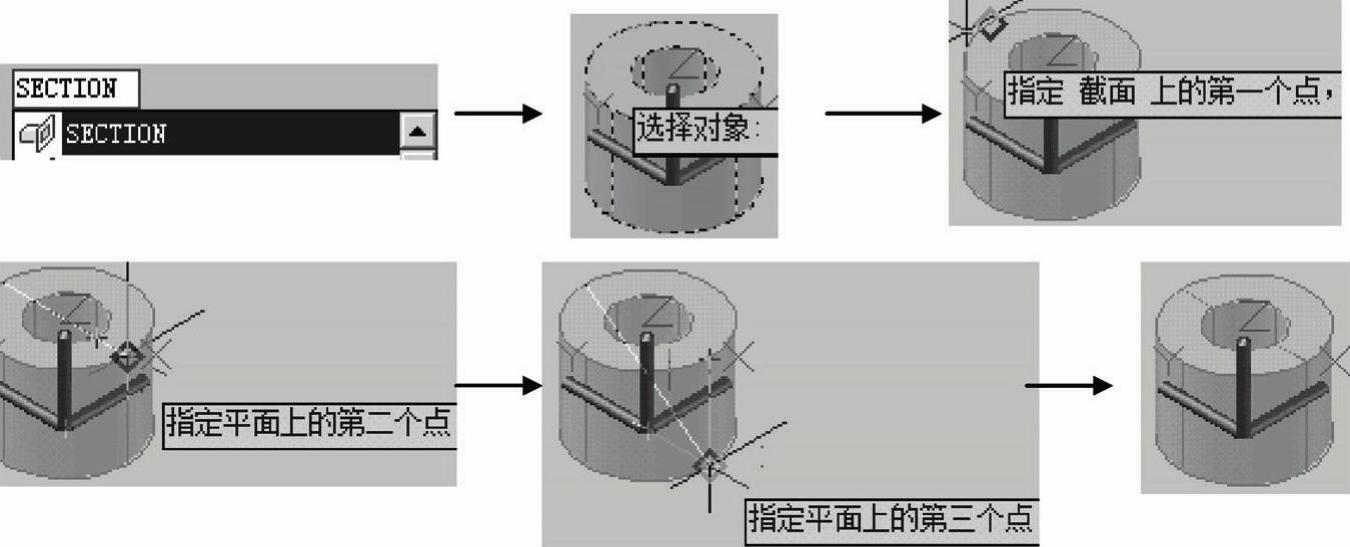

命令行输入SECTION，根据命令行提示选择空心圆柱为按〈Enter〉键，系统默认三点方式定义截面平面，选择图10-121中的三个象限点来定义截面平面，选择后生成剖切截面操作完成，如图10-121所示。
图10-121 三点定义截面平面(www.daowen.com)
●XY\YZ\ZX——将剪切平面与当前UCS的XY\YZ\ZX平面对齐。

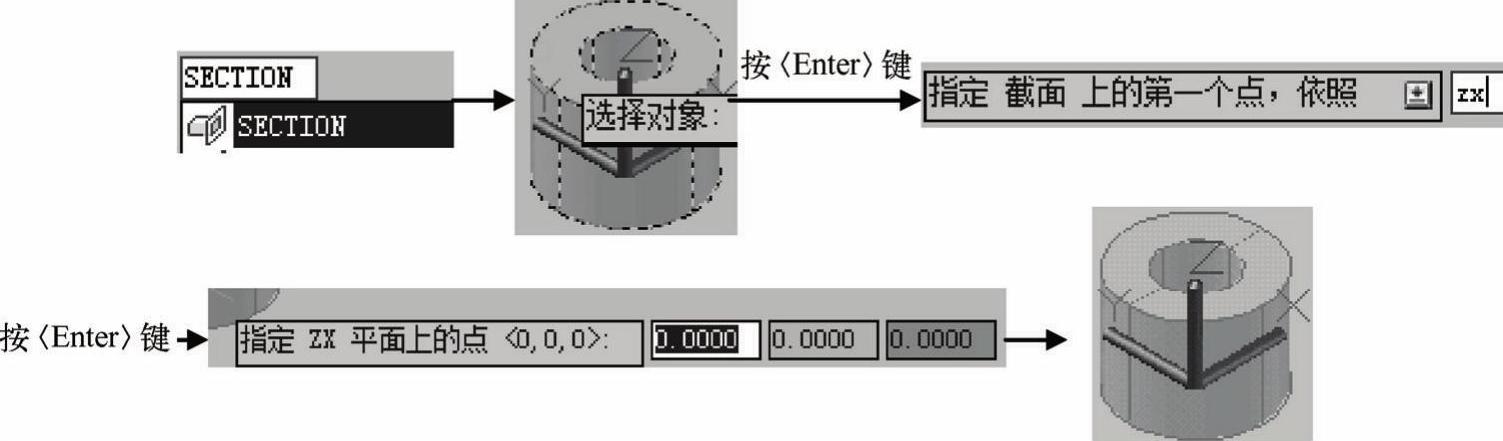

命令行输入SECTION，根据命令行提示选择空心圆柱为按〈Enter〉键，当前命令行输入“ZX”按〈Enter〉键，选择原点（0，0，0）为截面上的点，然后选择需要留下的实体上任意点，选择后生成剖切截面操作完成，如图10-122所示。
图10-122 对齐ZX平面生成剖切截面
●对象——将截面平面与圆、椭圆、圆弧、椭圆弧、二维样条曲线或二维多段线对齐。
●Z轴——通过在截面平面上指定一点并在平面的Z轴（即法向）上指定另一点来定义截面平面。
●视图——将截面平面与当前视图的视图平面对齐。
