图10-117 绘制实体

通过剖切或分割现有对象，创建新的三维实体和曲面。

在AutoCAD 2014中剖切实体的方法如下。

●T具栏：“实体编辑”一“剖切”。

●菜单栏：“修改”→“三维操作”→“剖切”。

●命令行：输入SLICE。

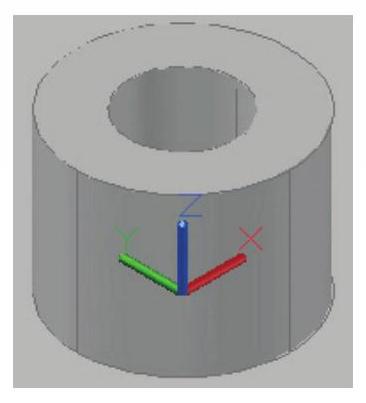

执行上述指令后，根据命令行提示，有不同确定剖切方式。首先，在（0，0，0）为圆心绘制一个外径为40，内径为20的圆环面域，在通过拉伸把面域拉伸为高度30的空心圆柱，如图10-117所示。各个剖切的选项，以该实体为操作实例说明。

●指定剖切平面的起点——设置用于定义剖切平面方向的两个点中的第一点。使用该

选项时，剖切平面始终与当前UCS的XY平面垂直。

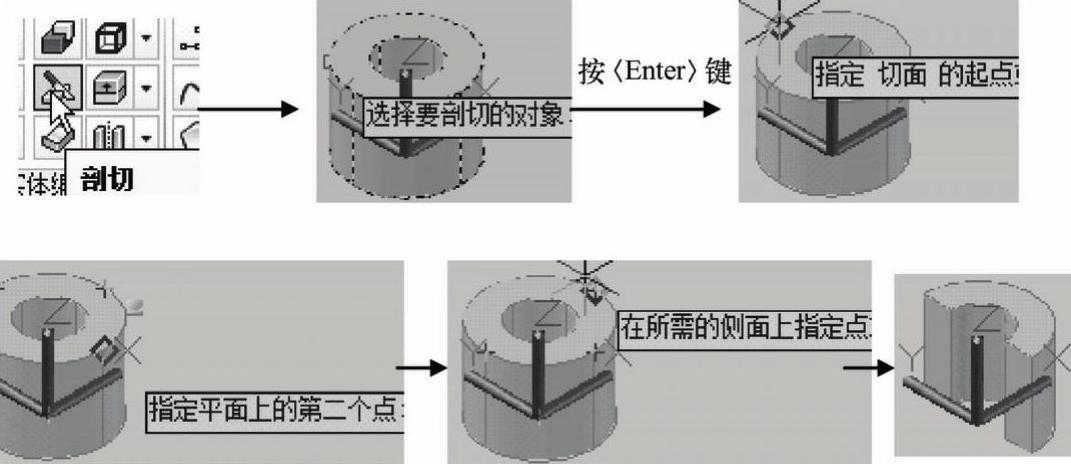

单击“剖切”按钮，根据命令行提示选择空心圆柱为剖切对象按〈Enter〉键，选择实体的左上方的象限点为切面起点，而沿Y轴的外圆象限点为第二个点；然后选择需要留下的实体上任意点，选择后剖切操作完成，如图10-118所示。

图10-118 指定剖切平面起点剖切(www.daowen.com)

●XY\YZ\ZX——将剪切平面与当前UCS的XY\YZ\ZX平面对齐，指定一个点以定义剪切平面的位置。

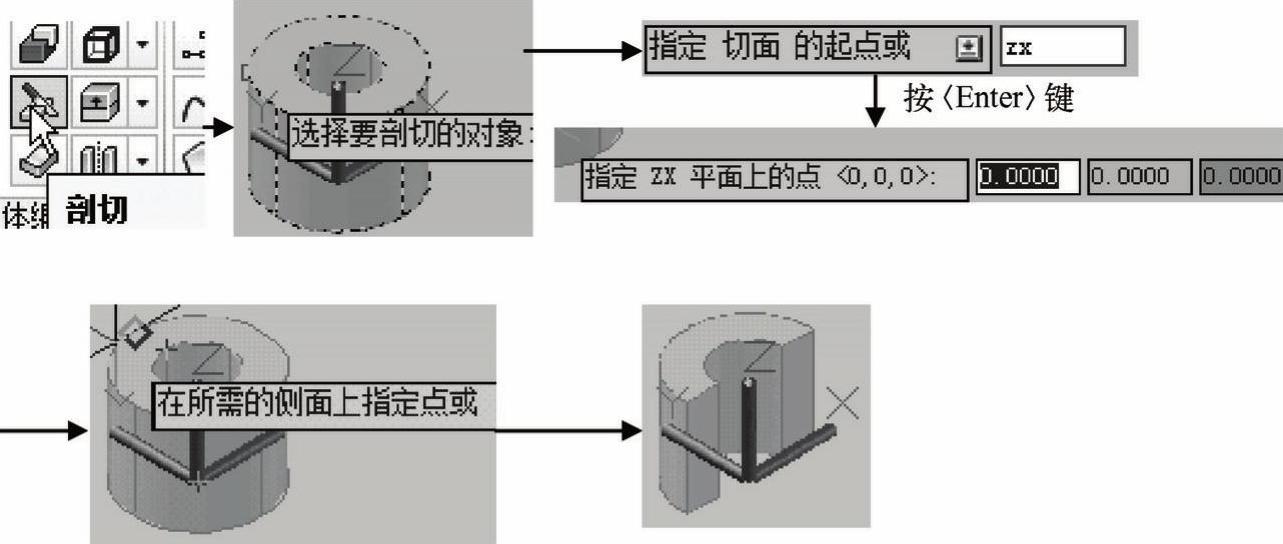

单击“剖切”按钮，根据命令行提示选择空心圆柱为剖切对象按〈Enter〉键，当前命令行输入“ZX”按〈Enter〉键，选择原点（0，0，0）为切面上的点，然后选择需要留下的实体上任意点，选择后剖切操作完成，如图10-119所示。

图10-119 对齐ZX平面剖切

●三点——用三点定义剪切平面。

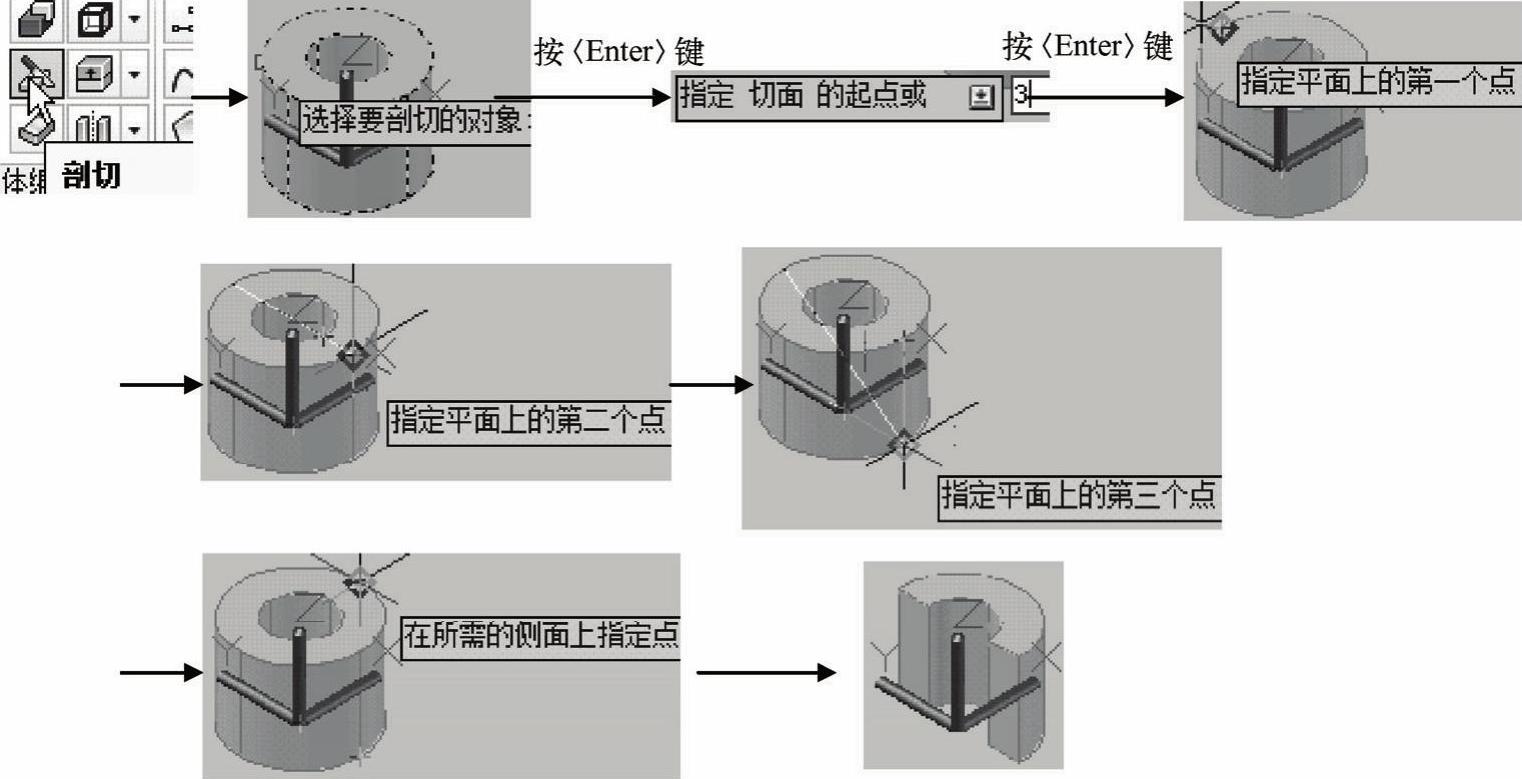

单击“剖切”按钮，根据命令行提示选择空心圆柱为剖切对象按〈Enter〉键，当前命令行输入“3”按〈Enter〉键，选择图10-120中的三个象限点来定义剖切平面，然后选择需要留下的实体上任意点，选择后剖切操作完成，如图10-120所示。

图10-120 指定三点剖切

●平面对象——将剪切平面与包含以下选定对象的平面对齐：圆、椭圆、圆弧、椭圆弧、二维样条曲线、二维多段线或平面三维多段线。

●曲面——将剪切平面与选定的曲面对齐。

●Z轴——通过平面上指定一点和在平面的Z轴（法向）上指定另一点来定义剪切平面。

●视图——将剪切平面与当前视口的视图平面平行对齐。指定一点定义剪切平面的位置。
