在三维视图中，为了清楚地表达机械零件的内部结构，往往会用到剖切面来表示，同时AutoCAD 2014三维表达中有渲染的操作，可以让三维模型更接近实际的情况。本例法兰轴是机械行业中常用的零件，结构比较简单，重点放在三维实体的消隐、剖切、渲染和贴图等操作的介绍，零件三维图如图10-92所示。
图10-92 法兰轴三维外形图
【思路分析】
首先运用前面提及的知识点绘制法兰轴的实体（见图10-93），然后，剖切实体并移动其中一部分（见图10-94）、消隐（见图10-95），最后添加材质并渲染（见图10-96）。
图10-93 创建实体

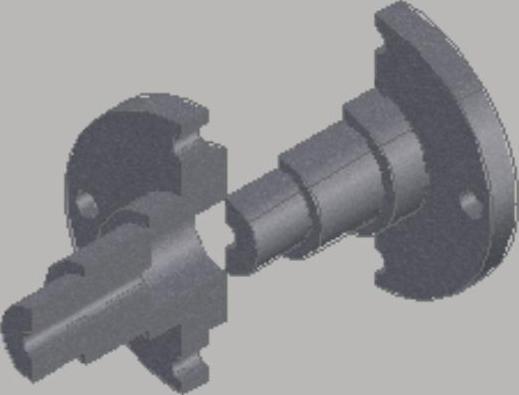

图10-94 剖切并移动
图10-95 消隐
图10-96 添加材质并渲染
【光盘文件】
——参见附带光盘中的“END\Ch10\10-3.dwg”文件。
——参见附带光盘中的“AVI\Ch10\10-3.avi”文件。
【操作步骤】
1）运行AutoCAD2014，然后新建一个空白文件。
2）在当前俯视视图内创建二维图形，单击“正交”
按钮，进入正交模式。单击“直线”

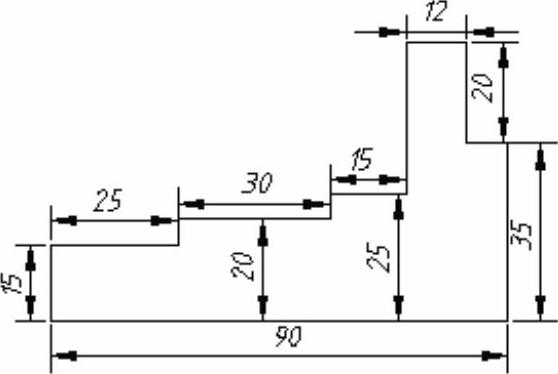

按钮，绘制出图10-97所示的二维图形，不必标注尺寸。
图10-97 绘制二维图形
3）创建面域。单击“绘图”工具栏“面域”
按钮，选择上一步绘制的二维形创建为面域。

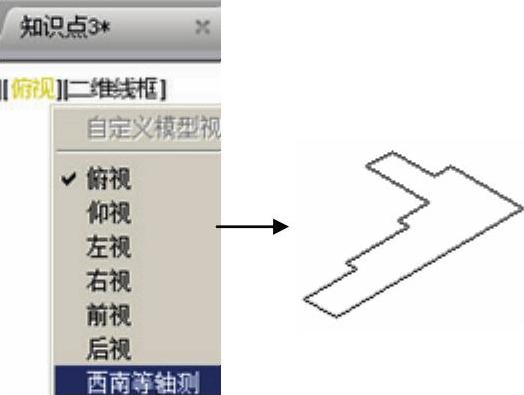

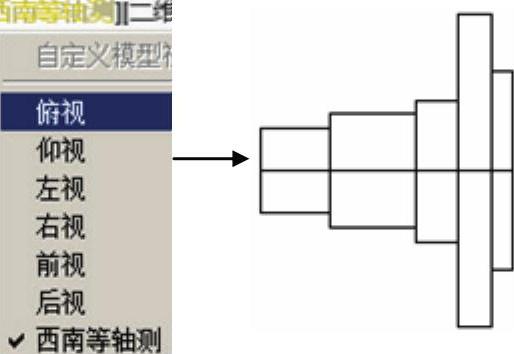

4）单击绘图区域左上角的“视图控件菜单栏，并在弹出的菜单栏中选择“西南轴”选项，将视图调整为西南等轴视图，图10-98所示。
图10-98 设置视图控件
5）旋转法兰轴基本形状。单击“建模”工具栏中“旋转”

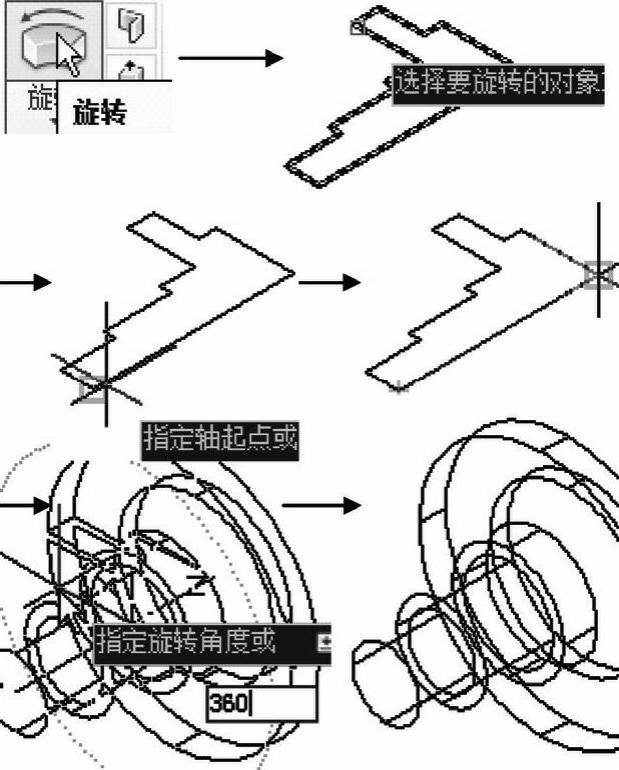

按钮，选择上一步创建的法兰轴器旋转截面面域为旋转对象，指定整体实体边长90的边为旋转轴，旋转角度输入“360”按〈Enter〉键，完成旋转，如图10-99所示。
图10-99 旋转基本图形
6）重复步骤5）操作，将视图重新设置到俯视视图，如图10-100所示。
图10-100 设置视图控件
7）在俯视视图内创建二维图形，单击“正交”
按钮，进入正交模式。单击“直线”

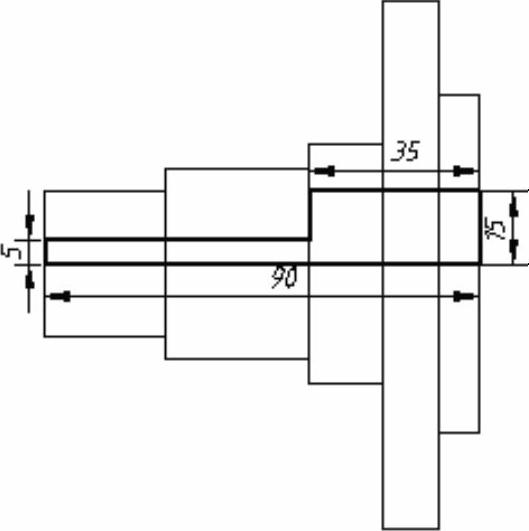

按钮，绘制出图10-101所示的粗实线围成二维图形，不必标注尺寸。绘制固定孔圆如图10-101所示。
图10-101 绘制二维图形
8）重复步骤3）操作，将上一步绘制的二维图形创建成面域。
9）重复步骤3）操作，将视图重新设置到西南等轴测视图。
10）旋转阶梯孔形状。单击“建模”工具栏中“旋转”
按钮，选择上一步创建的阶梯孔旋转截面面域为旋转对象，指定整体实体边长90的边为旋转轴，旋转角度输入“360”按〈Enter〉键，完成旋转，如图10-102所示。
图10-102 旋转阶梯孔形状
11）差集生成阶梯孔。单击“实体编辑”面板中的“差集”

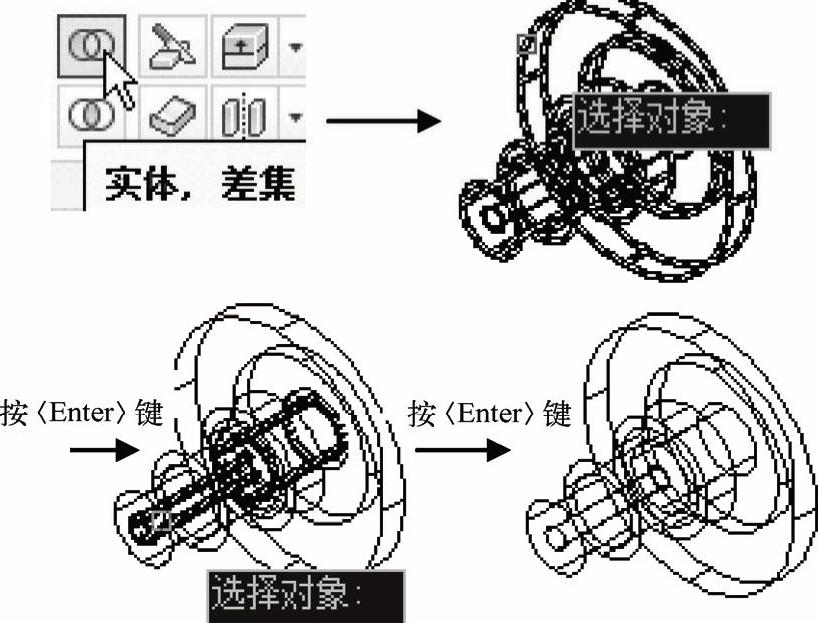

按钮，根据命令行提示选择法兰轴旋转体为被减去的实体按〈Enter〉键。选择上一步阶梯孔旋转体为减去的实体按〈Enter〉键，完成差集运算生成阶梯孔，如图10-103所示。
图10-103 差集生成阶梯孔(www.daowen.com)
12）重复步骤5）操作，将视图设置到右视视图，如图10-104所示。
图10-104 右视视图

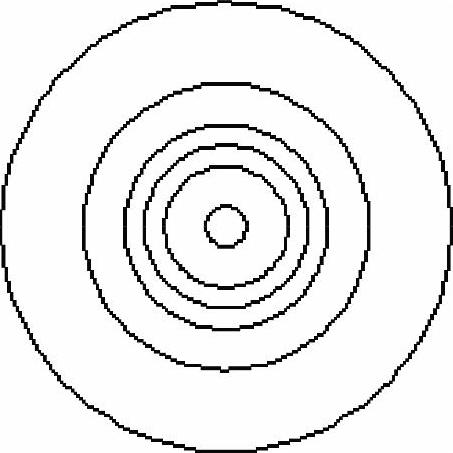

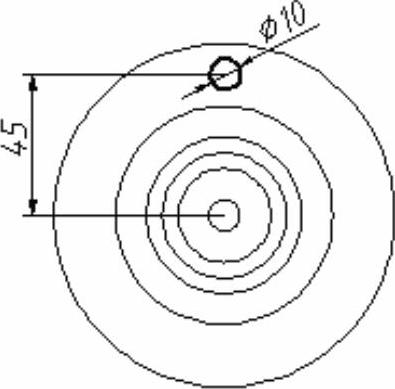

13）绘制螺栓孔拉伸截面。打开“对象捕捉”的圆心捕捉功能，在图10-104中绘制直径为10的圆，其中圆心与源图的圆心距离为45，如图10-105所示，不必标注尺寸。
图10-105 绘制螺栓孔拉伸截面
14）创建面域。单击“绘图”工具栏中“面域”
按钮，选择上一步绘制的圆形创建为面域。
15）重复步骤4）操作，将视图设置到西南等轴测视图，单击“建模”工具栏中“拉伸”

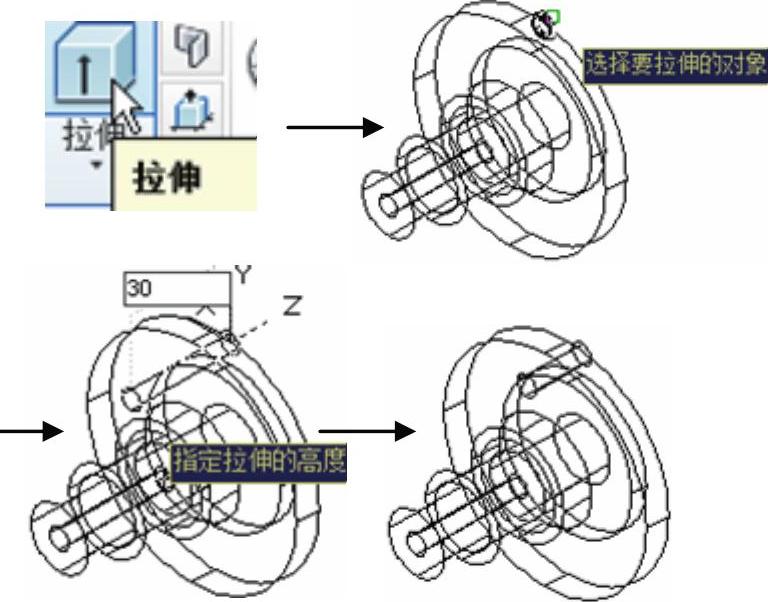

按钮，按命令行提示选择圆面域为拉伸对象按〈Enter〉键，光标往法兰轴的轴向移动，当前命令行输入“30”按〈Enter〉键，完成拉伸操作，如图10-106所示。
图10-106 拉伸面域

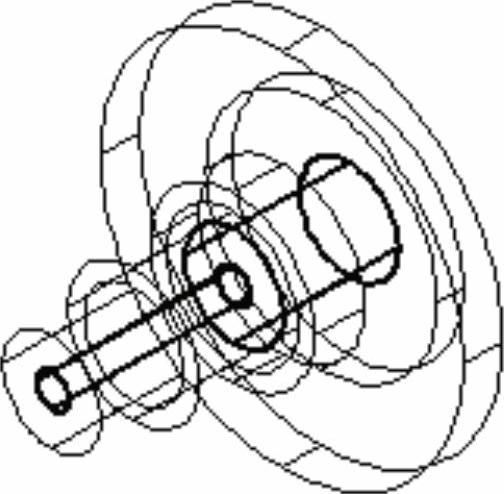

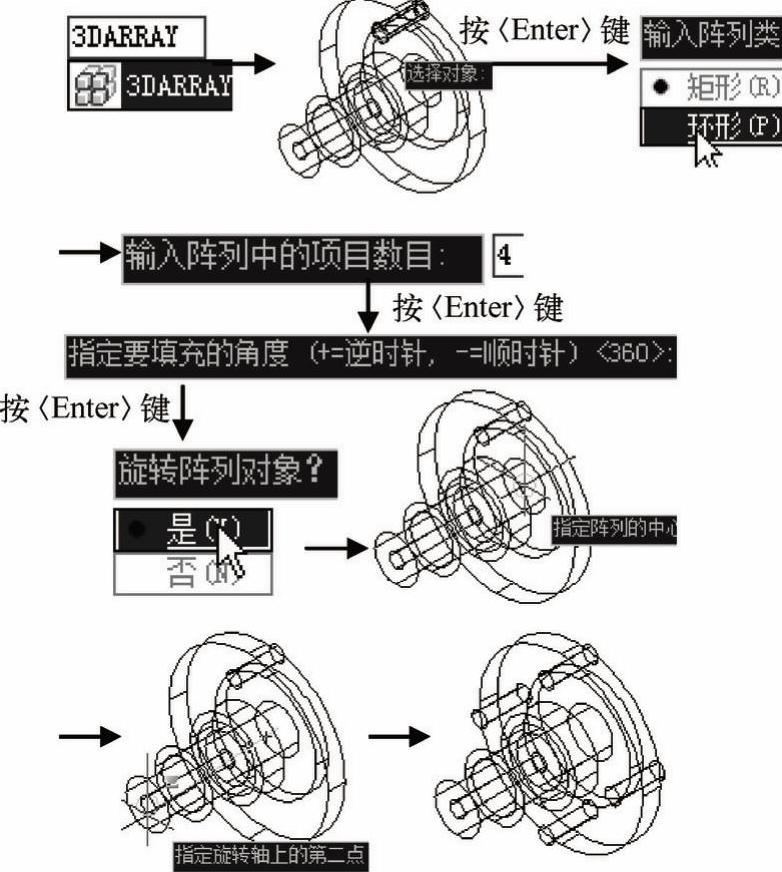

16）命令行输入3DARRAY激活三维阵列操作，根据命令行提示，选择上一步绘制的圆柱体作为阵列的对象按〈Enter〉键。弹出的阵列类型列表中选择“环形”，指定项目数量为4按〈Enter〉键，指定要填充的角度为360按〈Enter〉键，在旋转阵列对象选项选择“是”，指定半联轴器中轴的两点来定义旋转中轴，完成阵列如图10-107所示。

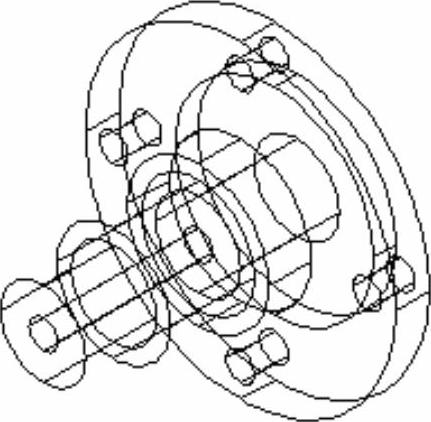

图10-107 阵列圆柱体
17）布尔运算差集。单击“实体编辑”面板中的“差集”
按钮，根据命令行提示，选择法兰轴主体实体为被减去的实体按〈Enter〉键。选择上一步阵列的四个圆柱体为减去的实体按〈Enter〉键，完成差集运算，如图10-108所示。

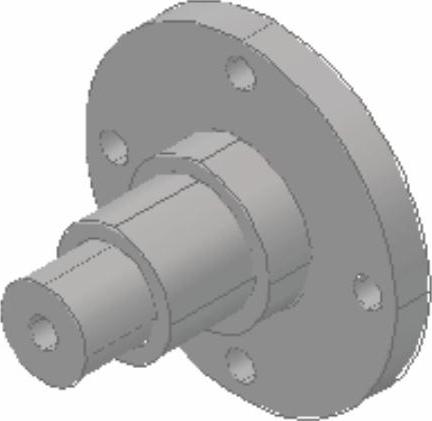

图10-108 差集创建螺栓孔
18）剖切法兰轴。单击“实体编辑”面板中的“剖切”
按钮，根据命令行提示，选择整个实体为剖切对象按〈Enter〉键，指定底端面圆心为切面起点，法兰盘底端面圆心为第二个点，按〈Enter〉键保留两个剖切实体。
图10-109 剖切实体
19）移动剖切体。单击“常用”选项卡中“修改”面板的“三维移动”

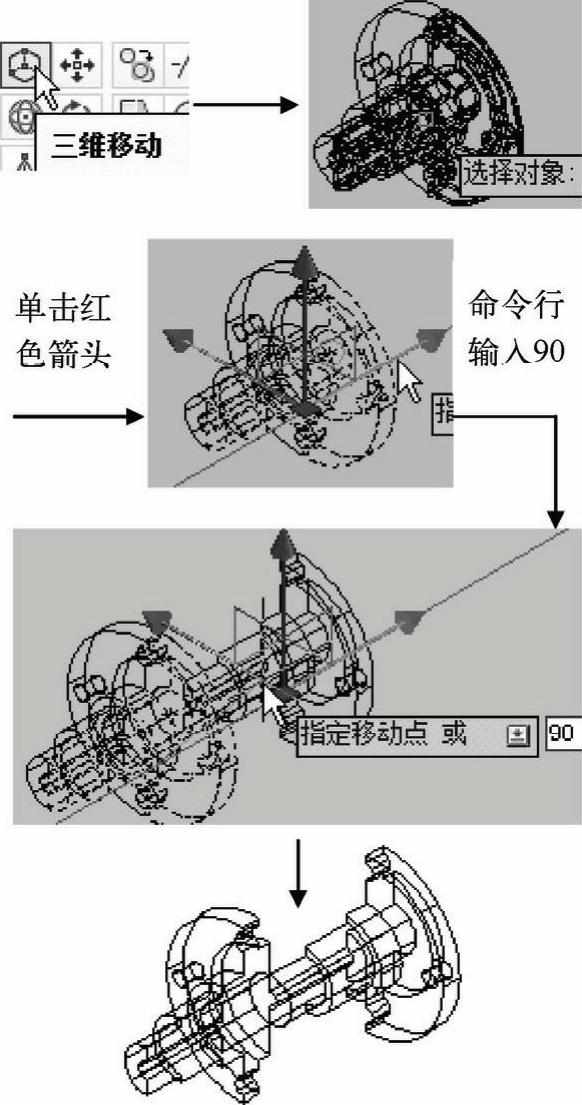

按钮，根据命令行提示，选择右边的剖切实体为移动对象按〈Enter〉键，单击红色箭头，光标往箭头方向移动，输入距离为“90”确定，完成移动如图10-110所示。

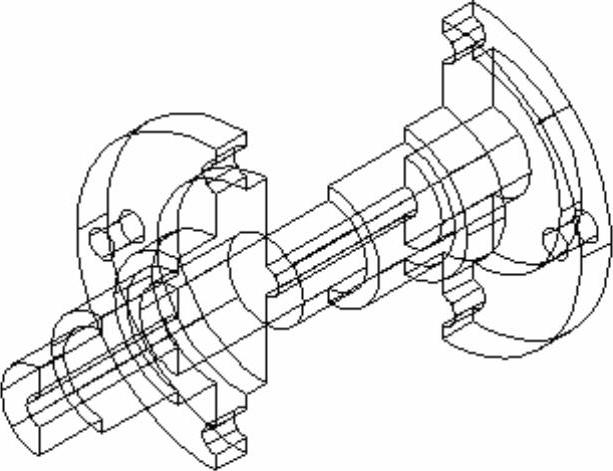

图10-110 移动剖切体
20）单击“视图”选项卡“视觉样式”面板的“隐藏”

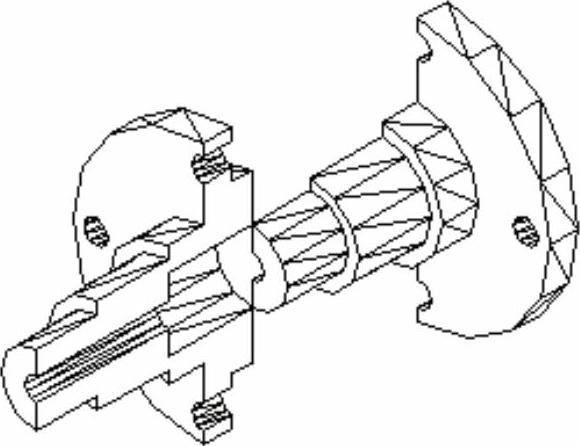

按钮，效果如图10-111所示。
图10-111 隐藏不可见线条

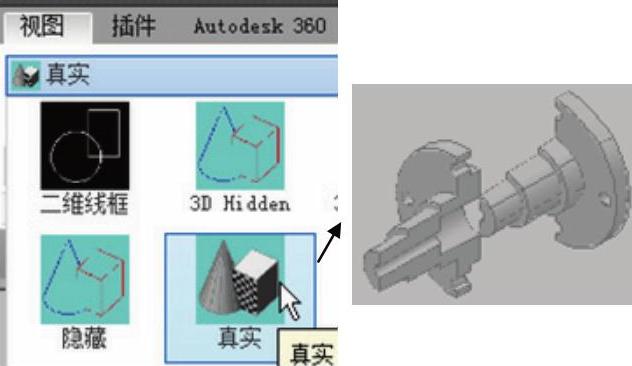

21）单击“视图”选项卡“视觉样式”面板的下拉列表，选择“真实”的视觉样式，如图10-112所示。
图10-112 使用“真实”视觉样式
22）单击“渲染”选项卡“材质”面板中的“材质浏览器”

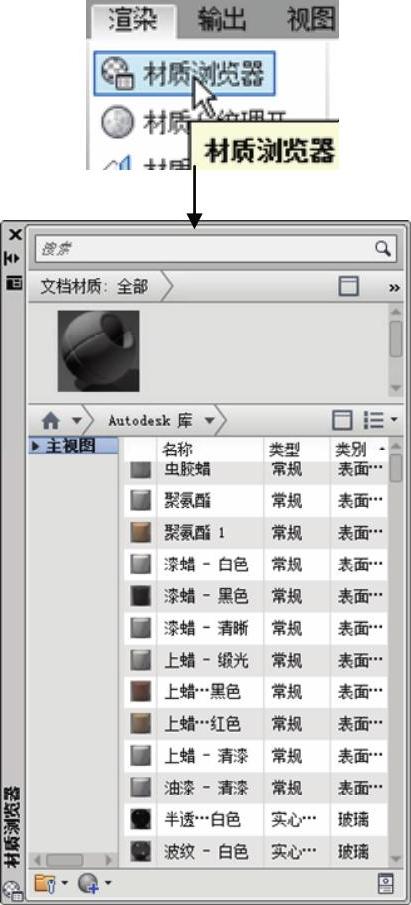

，弹出“材料浏览器”选项板，如图10-113所示。
图10-113 “材料浏览器”选项板

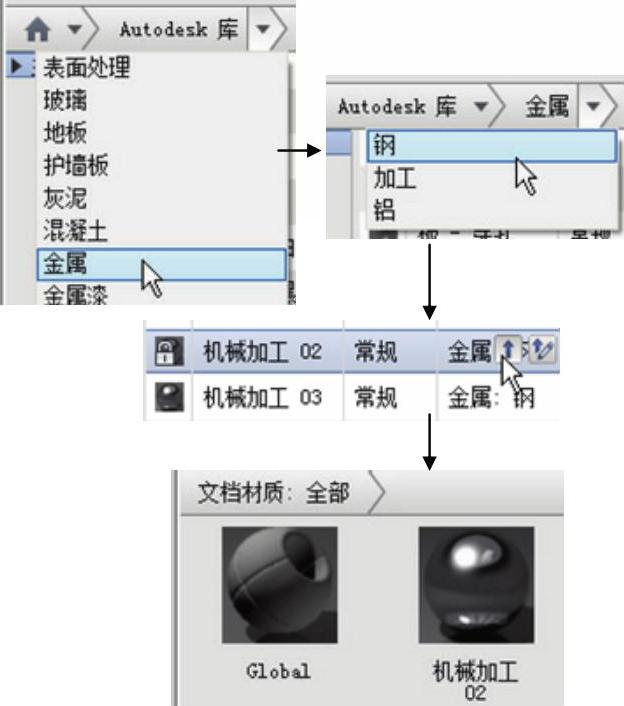

23）单击“Autodesk库”标签下拉按钮，选择“金属”→“钢”，光标移动到“机械加工02”选项，单击“添加”
按钮，在文档材质中显示板材料，如图10-114所示。
24）在图形区域中单击两个剖切法兰轴，然后在“材料浏览器”选项板“文档材质”工具盒的列表框中单击“机械加工02”缩略图，即可以将“机械加工02”材质赋予法兰轴，赋予材质后显示效果如图10-115所示。最后关闭“材质浏览器”选项板。
图10-114 选择材质
图10-115 赋予材质
25）使用鼠标快速调整模型在绘图区域的显示大小，单击“渲染”选项卡“渲染”面板的“渲染”
按钮，系统弹出一个渲染窗口，渲染结果如图10-116所示。

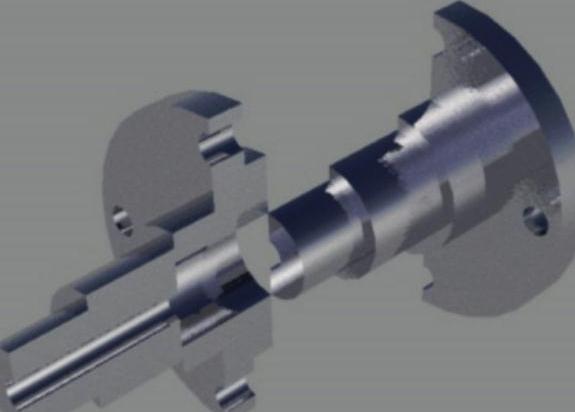

图10-116 渲染结果
