AutoCAD2014中的对象对齐方法及其应用

时间:2023-06-19 理论教育 版权反馈
【摘要】:对齐对象可以通过移动、旋转或倾斜对象来使该对象与另一个对象对齐。在AutoCAD2014中对齐对象的方法如下。图10-88 对齐对象◆三维对齐——指定最多三个点以定义源平面,然后指定最多三个点以定义目标平面。指定按顺序选择源点A,并指定相应的目标点a,并指定第2个源点B,然后指定第2个目标点b,最后指定第3个源点C,并指定第3个目标点c,按〈Enter〉键结束命令,如图10-89所示。

AutoCAD2014中的对象对齐方法及其应用

对齐对象可以通过移动、旋转或倾斜对象来使该对象与另一个对象对齐。在三维环境中,使用3DALIGN命令可以指定最多三个点以定义源平面,然后指定最多三个点以定义目标平面。

在AutoCAD2014中对齐对象的方法如下。

●“三维建模”工作空间中:工具栏“修改”→“对齐”978-7-111-49664-9-Chapter10-156.jpg按钮

菜单栏:“修改”→“三维操作”→“对齐”。

命令行:输入ALIGN。

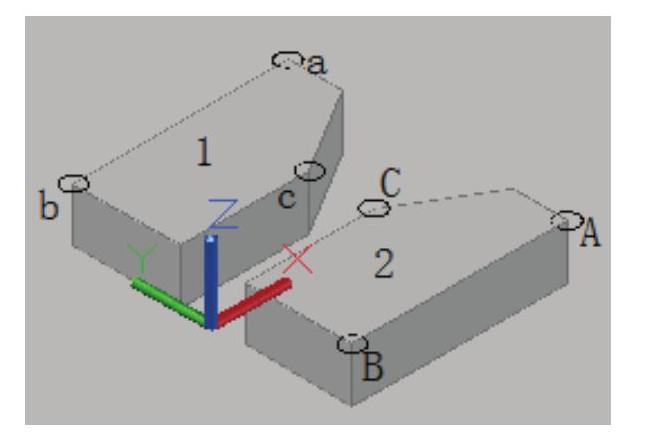

打开上一节镜像过的文件,下面以这两个对象的对齐为例进行演示,如图10-87所示。

◆对齐——选定的对象将从源点移动到目标点。


图10-87 原始模型(www.daowen.com)

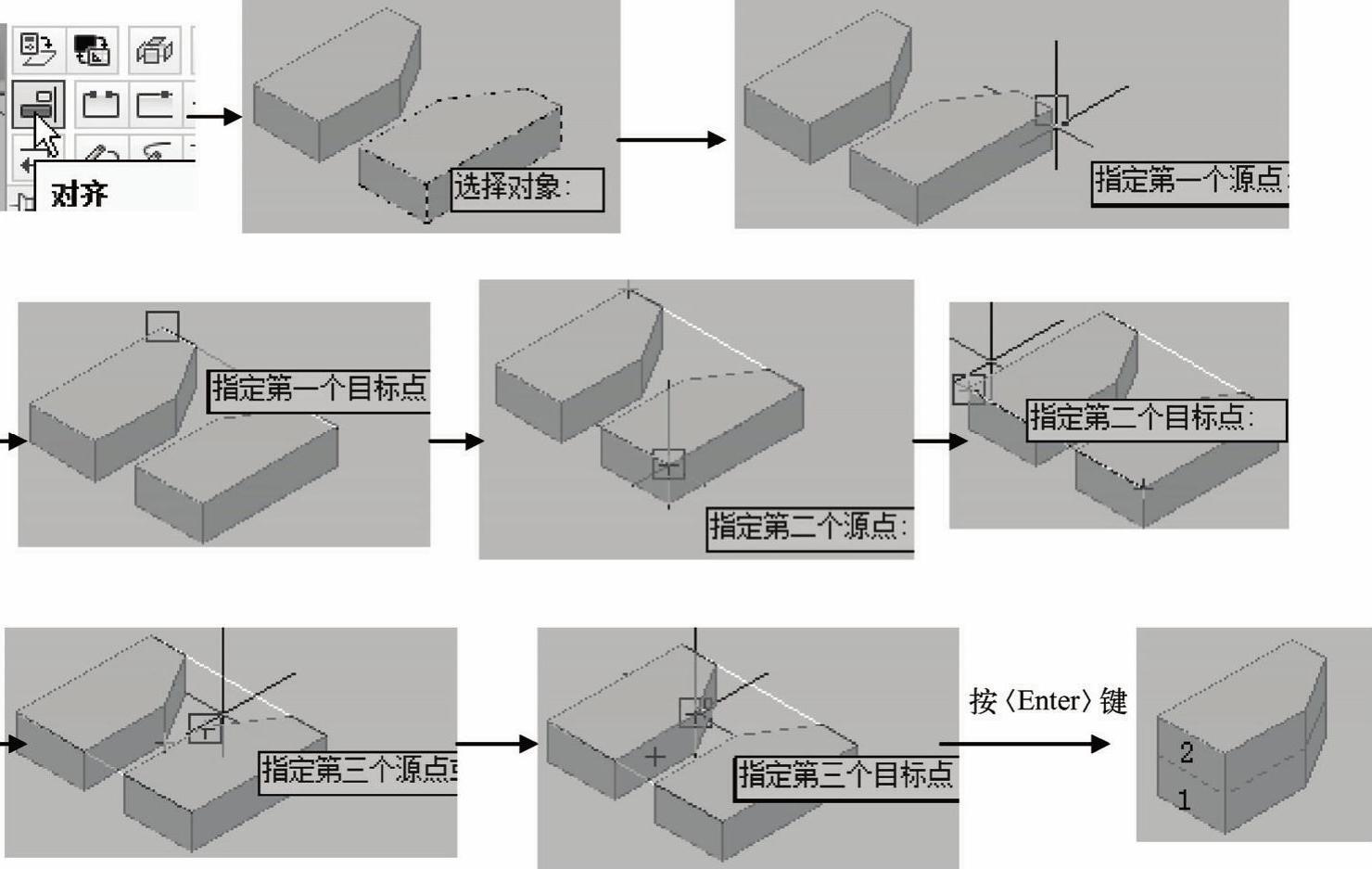

单击“常用”选项卡的“修改”面板的“对齐”按钮,根据命令行提示,选择要对齐的对象2。指定1个源点A,并指定相应的目标点a,然后指定第2个源点B,并指定第2个目标点b,最后指定第3个源点C,并指定第3个目标点c,按〈Enter〉键结束命令,如图10-88所示。


图10-88 对齐对象

◆三维对齐——指定最多三个点以定义源平面,然后指定最多三个点以定义目标平面。

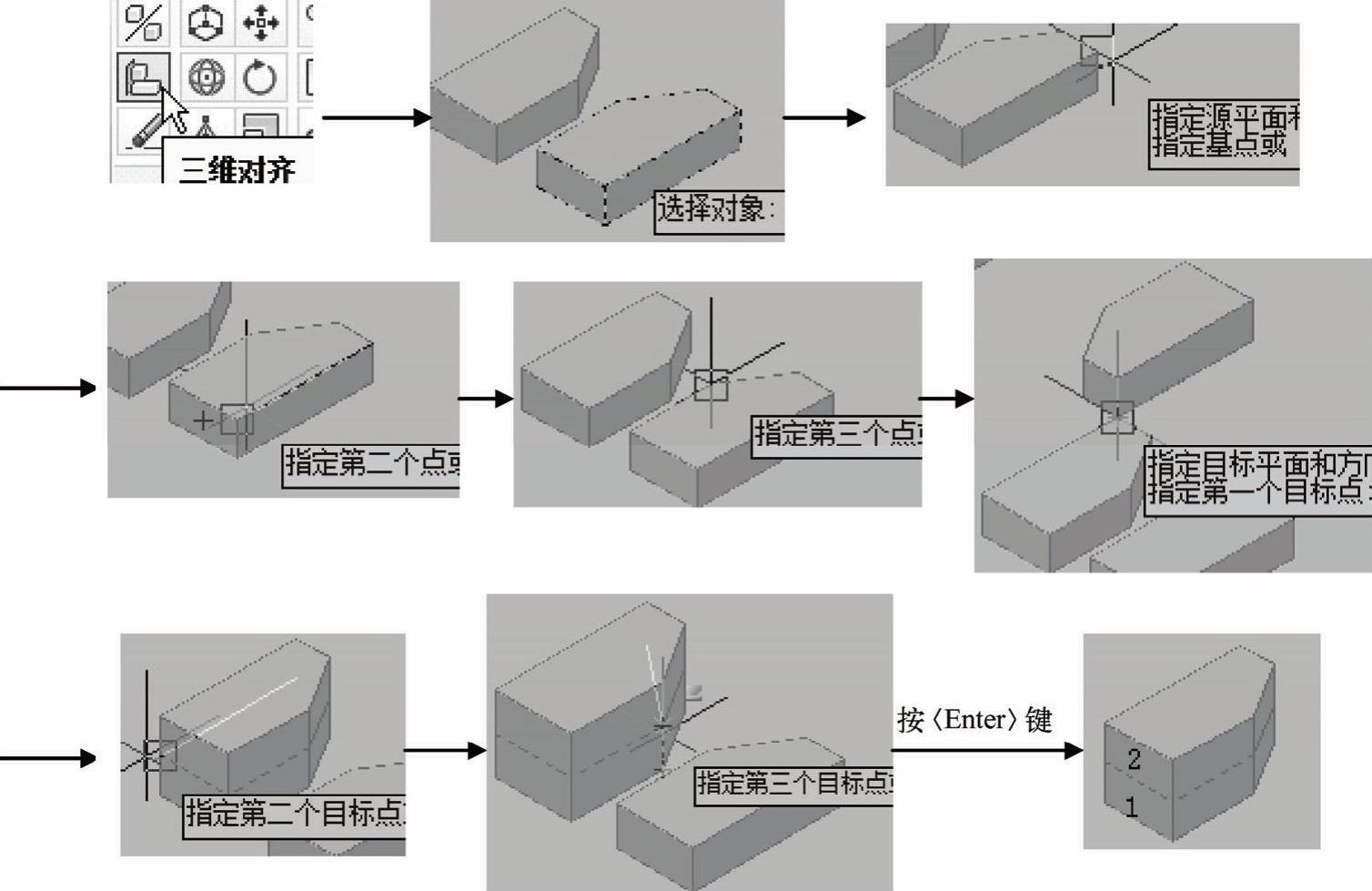

单击“常用”选项卡的“修改”面板的“三维对齐”按钮,根据命令行提示,选择要对齐的对象2。指定按顺序选择源点A,并指定相应的目标点a,并指定第2个源点B,然后指定第2个目标点b,最后指定第3个源点C,并指定第3个目标点c,按〈Enter〉键结束命令,如图10-89所示。


图10-89 三维对齐对象

提示:对齐与三维对齐都可用在二维和三维空间中将对象与其他对象对齐,不同之处在于:“三维对齐”命令可以为源对象指定一个、两个或者三个点,然后可目标指定相应的一个、两个或者三个点来完成三维对齐操作;“对齐”命令则可以指定一对、两对或者三对点以移动、旋转或者倾斜选定对象,从而将它们与其他对象的点对齐。
