布尔运算在AutoCAD2014中的应用与操作技巧

布尔运算数学的集合运算中得到广泛应用,AutoCAD2014也将该运算应用到平面图形和实体的创建过程中。在第5章已经提及过面域的布尔运算,下面讲述三维图元的布尔运算。

1.并集

在AutoCAD2014中执行并集命令的方法如下。

工具栏:“实体”→“布尔值”→“并集”978-7-111-49664-9-Chapter10-132.jpg按钮

菜单栏:“修改”→“实体编辑”→“并集”。

命令行:输入UNION。

在“实体”工具栏标签中的“布尔值”中,单击“并集”978-7-111-49664-9-Chapter10-133.jpg按钮,根据命令行提示,选择需要并集的两个实体按〈Enter〉键,所选的实体合并成一个整体,如图10-78所示。

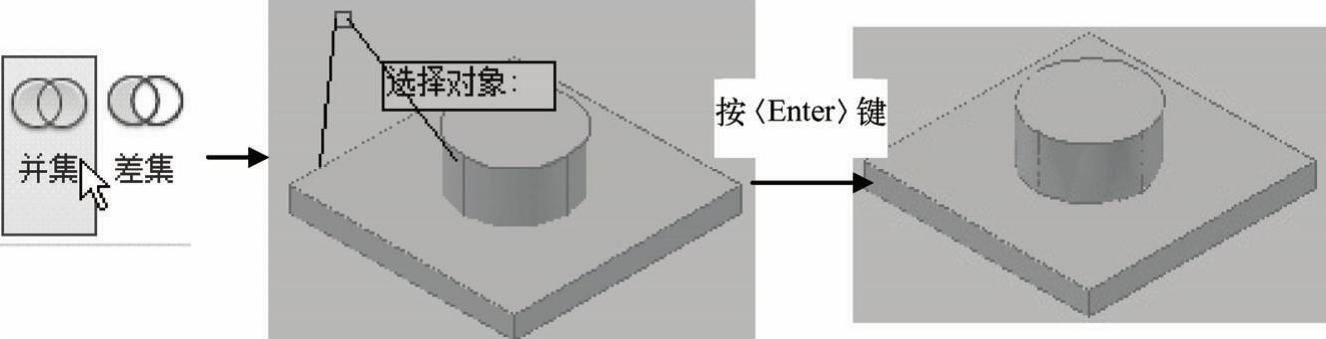

图10-78 并集

2.交集

在AutoCAD2014中执行交集命令的方法如下。

●工具栏:“实体”→“布尔值”→“交集”978-7-111-49664-9-Chapter10-135.jpg按钮。

●菜单栏:“修改”→“实体编辑”→“交集”。(www.daowen.com)

●命令行:输入INTERSECT。

在“实体”工具栏标签中的“布尔值”中,单击“交集”978-7-111-49664-9-Chapter10-136.jpg按钮,根据命令行提示,选择需要并集的两个实体按〈Enter〉键,所选的实体的公共部分被保留,其他部分被删减,如图10-79所示。

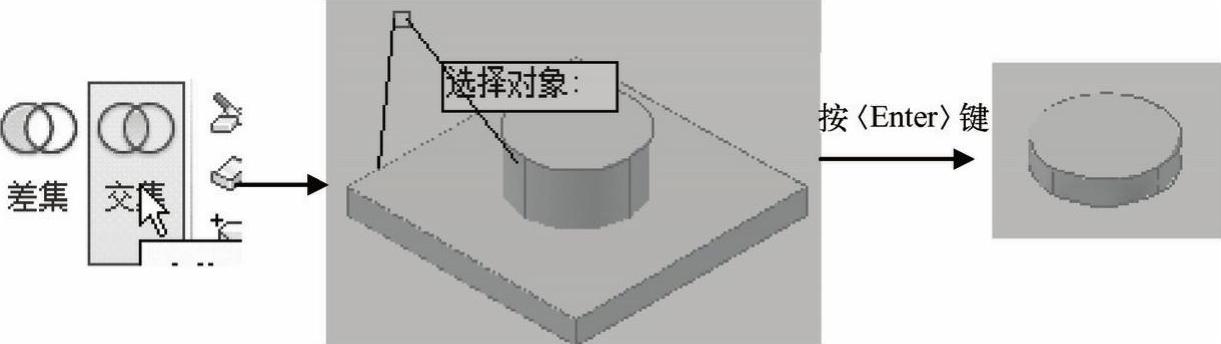

图10-79 交集

3.差集

在AutoCAD2014中执行差集命令的方法如下。

●工具栏:“实体”→“布尔值”→“差集”978-7-111-49664-9-Chapter10-138.jpg按钮。

●菜单栏:“修改”→“实体编辑”→“差集”。

●命令行:输入SUBTRACT。

在“实体”工具栏标签中的“布尔值”中,单击“差集”978-7-111-49664-9-Chapter10-139.jpg按钮,根据命令行提示,先选择被减的实体按〈Enter〉键,再选择需要减去的实体按〈Enter〉键,就能得到两个实体的差集,如图10-80所示。

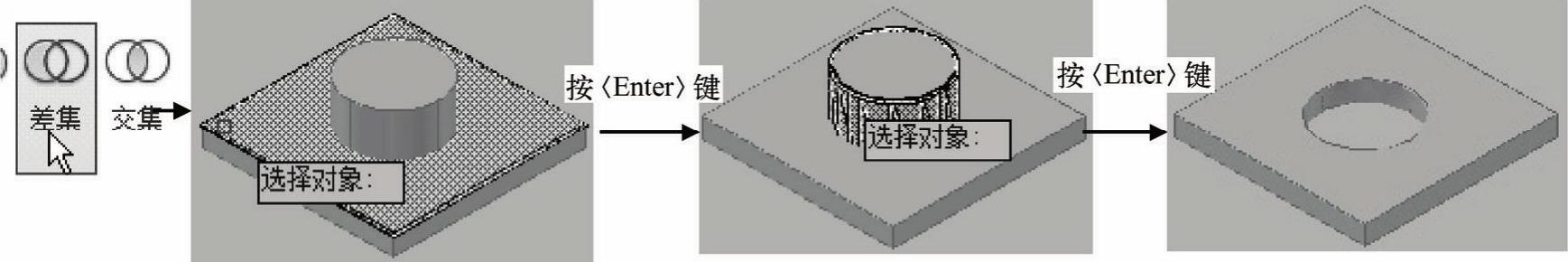

图10-80 差集
