在若干横截面之间的空间中创建三维实体或曲面，通过指定一系列横截面来创建三维实体或曲面，横截面定义了结果实体或曲面的形状。用户必须至少指定两个横截面。

在AutoCAD 2014中放样的方法如下。

●工具栏：“建模”→“放样”按钮。

●菜单栏：“绘图”→“建模”→“放样”。

●命令行：输入LOFT。

下面通过实例进行放样操作的讲解。

1）新建一个使用acadiso3D.dwt图形样板的图形文件，并使用“三维建模”工作空间。

2）在当前用户坐标系绘制一个圆心在（0，0），半径为8的圆。

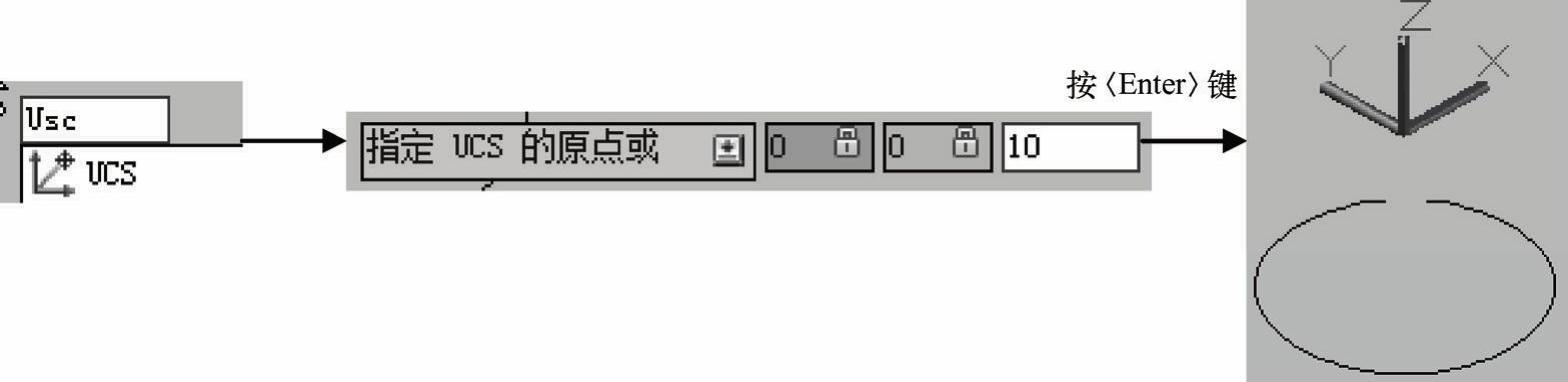

3）新建用户坐标，命令行输入“UCS”，在当前命令行依次输入“0”“，”“0”“，”“10”按〈Enter〉键。原UCS沿Z轴正方向移动了10，如图10-44所示。

图10-44 新建UCS

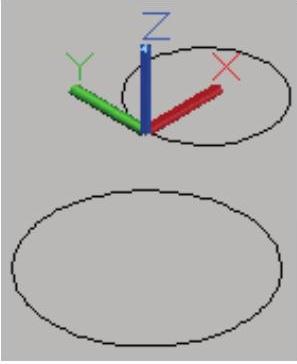

4）绘制第二个圆，在新的用户坐标绘制一个圆心在（5，0），半径为5的圆，如图10-45所示。

5）新建用户坐标，命令行输入UCS，在当前命令行依次输入“5”“，”“0”“，”“5”按〈Enter〉键。

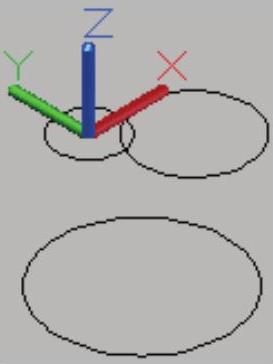

6）绘制第三个圆，在新的用户坐标绘制一个圆心在（0，0），半径为3的圆，如图10-46所示。

图10-45 新UCS绘制第二圆

图10-46 新UCS绘制第三圆

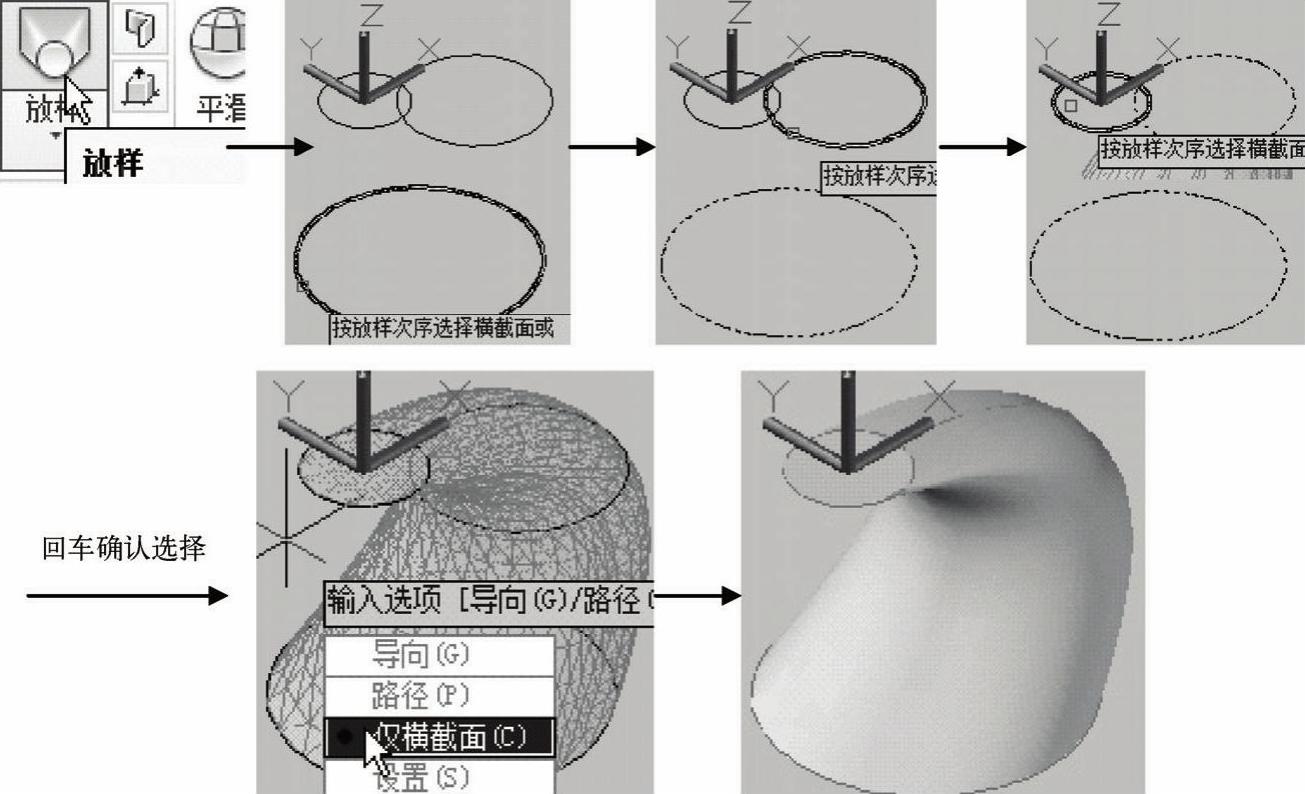

7）单击“放样”按钮，由大到小选择圆，先选定半径最大的圆，然后选半径为5的圆，最后选择半径最小的圆按〈Enter〉键。在弹出列表选择“仅横截面”选项，如图10-47所示。

图10-47 放样绘制实体(www.daowen.com)

放样其他选项说明如下。

●导向——指定控制放样实体或曲面形状的导向曲线。

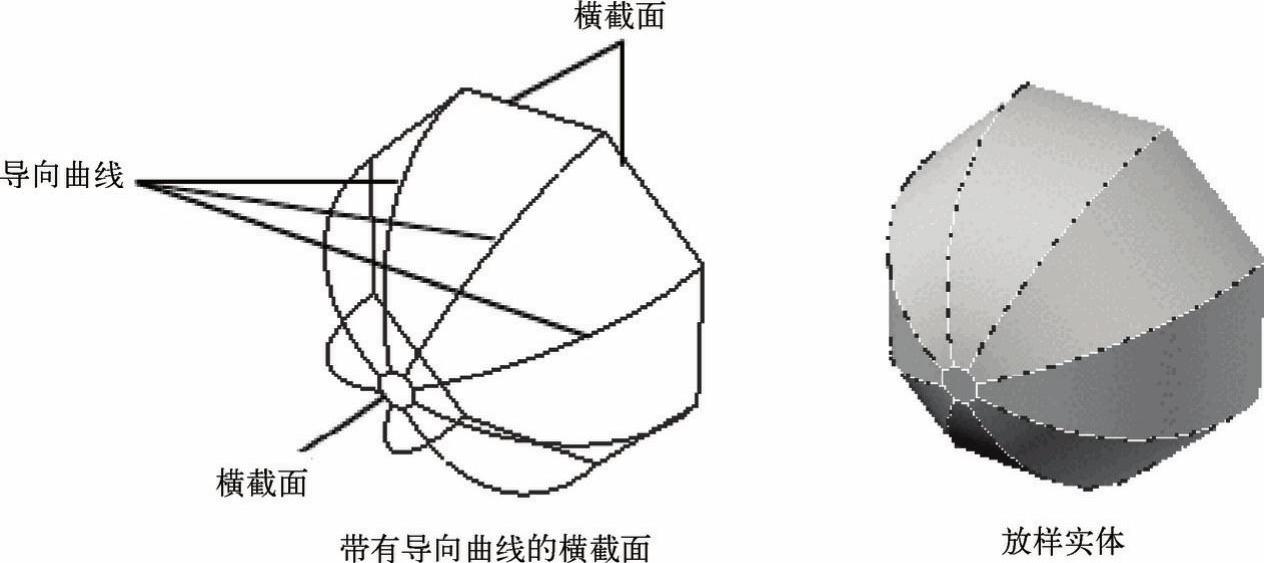

可以使用导向曲线来控制点如何匹配相应的横截面以防止出现不希望看到的效果（例如结果实体或曲面中的皱褶，如图10-48所示）。其中，两个截面有以下要求：a.与每个横截面相交；b.始于第一个横截面；c.止于最后一个横截面。为放样曲面或实体选择任意数目的导向曲线，然后按〈Enter〉键。

图10-48 放样导向设置

●路径——指定放样实体或曲面的单一路径。

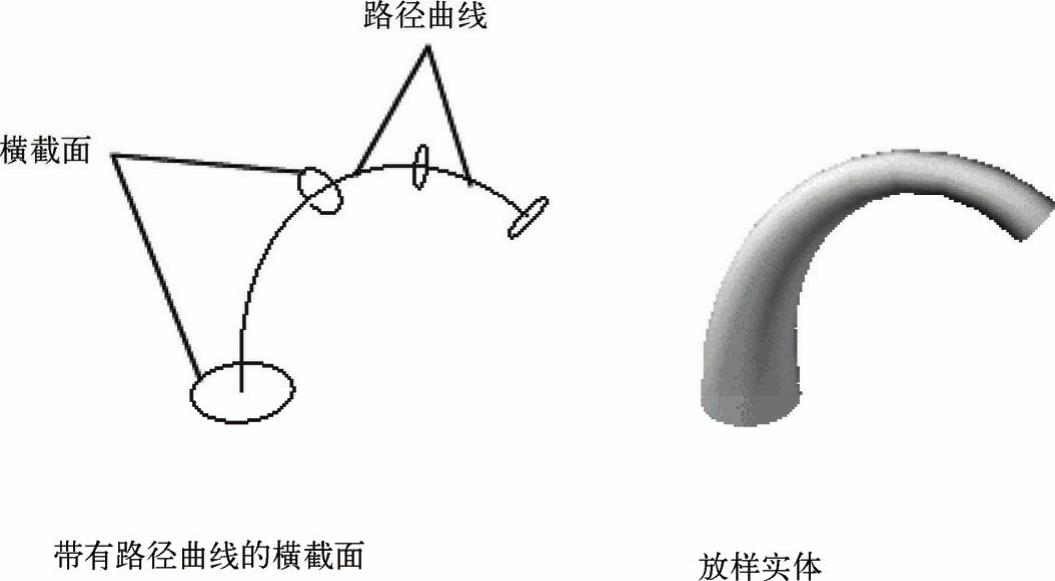

路径曲线必须与横截面的所有平面相交。带路径放样示例如图10-49所示。

图10-49 放样路径设置

●设置——显示“放样设置”对话框。

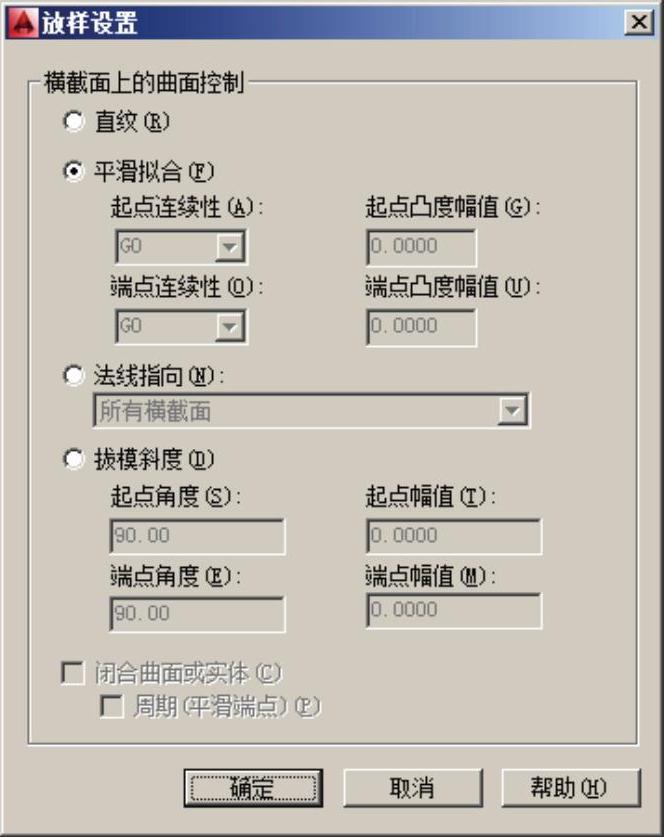

控制放样曲面在其横截面处的轮廓。用户还可以闭合曲面或实体。“放样设置”对话框如图10-50所示。

选项列表说明如下。

●直纹：指定实体或曲面在横截面之间是直纹（直的），并且在横截面处具有鲜明边界。

●平滑拟合：指定在横截面之间绘制平滑实体或曲面，并且在起点横截面和端点横截面处具有鲜明边界。

图10-50 “放样设置”对话框

●法线指向：控制实体或曲面在其通过横截面处的曲面法线。

●拔模斜度：控制放样实体或曲面的第一个和最后一个横截面的拔模斜度和幅值。拔模斜度为曲面的开始方向。0定义为从曲线所在平面向外。

●闭合和开放曲面或实体：使用该选项时，横截面应该形成圆环形图案，以便放样曲面或实体可以形成闭合的圆管。

●周期（平滑端点）：创建平滑的闭合曲面，在重塑该曲面时其接缝不会扭折。仅当放样为直纹或平滑拟合且选择了“闭合曲面或实体”选项时，此选项才可用。
