如何在 AutoCAD 中进行扫掠操作?

通过沿路径扫掠二维对象或者三维对象或子对象来创建三维实体或曲面。通过沿开放或闭合路径扫掠开放或闭合的平面曲线或非平面曲线(轮廓),创建实体或曲面。开放的曲线创建曲面,闭合的曲线创建实体或曲面(具体取决于指定的模式)。

在AutoCAD 2014中扫掠的方法如下。

工具栏:“建模”→“扫掠”978-7-111-49664-9-Chapter10-76.jpg按钮

菜单栏:“绘图”→“建模”→“扫掠”。

命令行:输入REVOLVE。

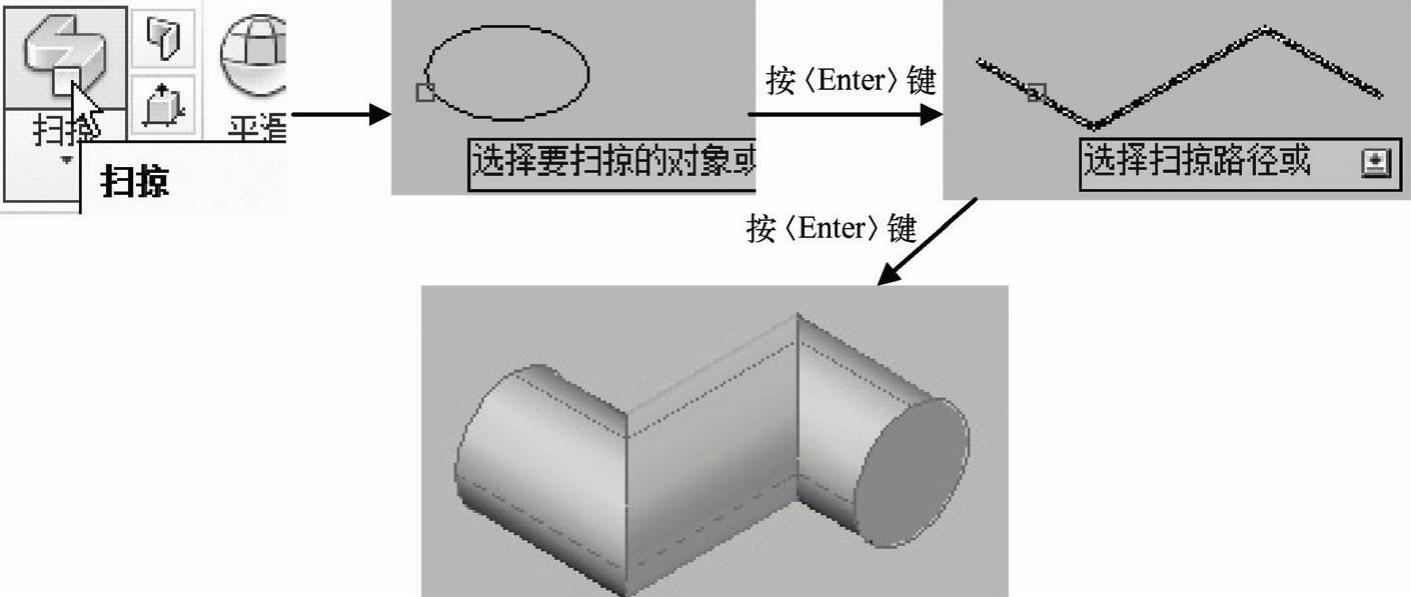

切换到俯视视角,先在俯视平面上绘制一个半径为5的圆,与一条多段线,如图10-42所示。切换到西南等轴视角,单击“扫掠”978-7-111-49664-9-Chapter10-77.jpg按钮,选择刚刚绘制的圆为扫掠对象按〈Enter〉键,多段线作为扫掠路径按〈Enter〉键,完成绘图如图10-43所示。

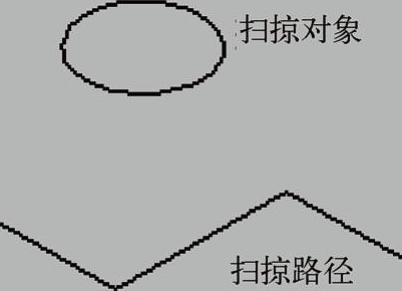

图10-42 扫掠对象与路径


图10-43 扫掠创建三维实体(www.daowen.com)

扫掠其他选项说明:

●对齐——指定是否对齐轮廓以使其作为扫掠路径切向的法向。

如果轮廓与路径起点的切向不垂直(法线未指向路径起点的切向),则轮廓将自动对齐。出现对齐提示时输入No可以避免该情况的发生。

●基点——指定要扫掠对象的基点。

●比例——指定比例因子以进行扫掠操作。从扫掠路径的开始到结束,比例因子将统一应用到扫掠的对象。

●参照——通过拾取点或输入值来根据参照的长度缩放选定的对象。

●扭曲——设置正被扫掠的对象的扭曲角度。扭曲角度指定沿扫掠路径全部长度的旋转量。

●倾斜——指定将扫掠的曲线是否沿三维扫掠路径(三维多段线、样条曲线或螺旋)自然倾斜(旋转)。
