AutoCAD2014中的拉伸方法详解

在绘制三维图形过程中,可以通过延伸二维或三维曲线创建三维实体或曲面。

在AutoCAD2014中拉伸的方法如下。

工具栏:“建模”→“拉伸”978-7-111-49664-9-Chapter10-64.jpg按钮

菜单栏:“绘图”→“建模”→“拉伸”。

命令行:输入EXTRUDE。

执行操作后,命令行提示可选择“高度”“方向”“路径”“倾斜角”的选项。

■高度——沿正或负Z轴拉伸选定对象。方向基于创建对象时的UCS,或(对于多个

选择)基于最近创建的对象的原始UCS。

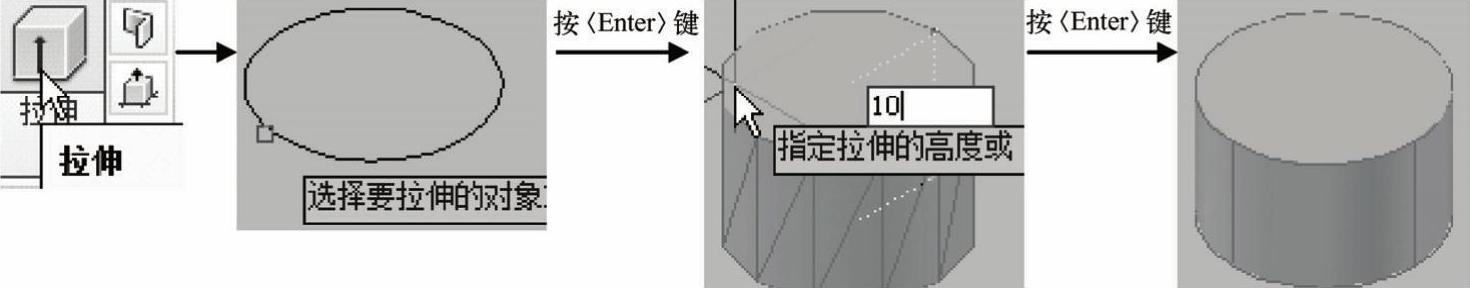

切换到俯视视角,先在俯视平面上绘制一个半径为5的圆。切换到东南等轴视角,单击“拉伸”978-7-111-49664-9-Chapter10-65.jpg按钮,选择刚刚绘制的圆为拉伸对象按〈Enter〉键,输入拉伸高度“10”按〈Enter〉键,完成绘图如图10-37所示。


图10-37 指定拉伸高度

■方向——用两个指定点指定拉伸的长度和方向。

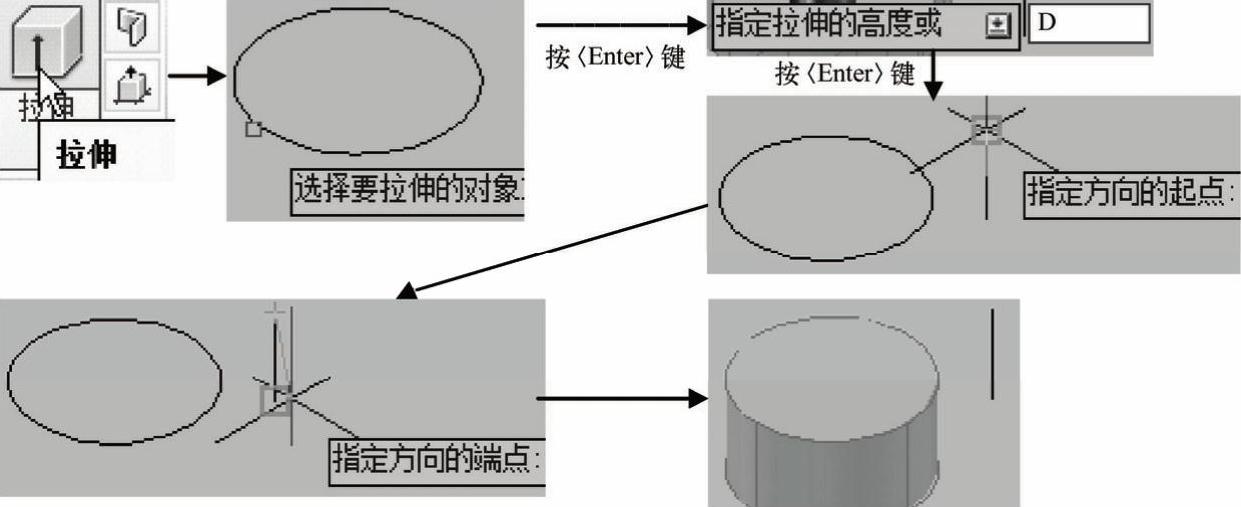

切换到俯视视角,先在俯视平面上绘制一个半径为5的圆。切换到东南等轴视角,单击“拉伸”978-7-111-49664-9-Chapter10-67.jpg按钮,选择刚刚绘制的圆为拉伸对象按〈Enter〉键,输入D按〈Enter〉键,指定两点作为拉伸的方向和距离,完成绘图如图10-38所示。


图10-38 指定拉伸方向

提示:方向不能与拉伸创建的扫掠曲线所在的平面平行。

■路径——指定基于选定对象的拉伸路径。

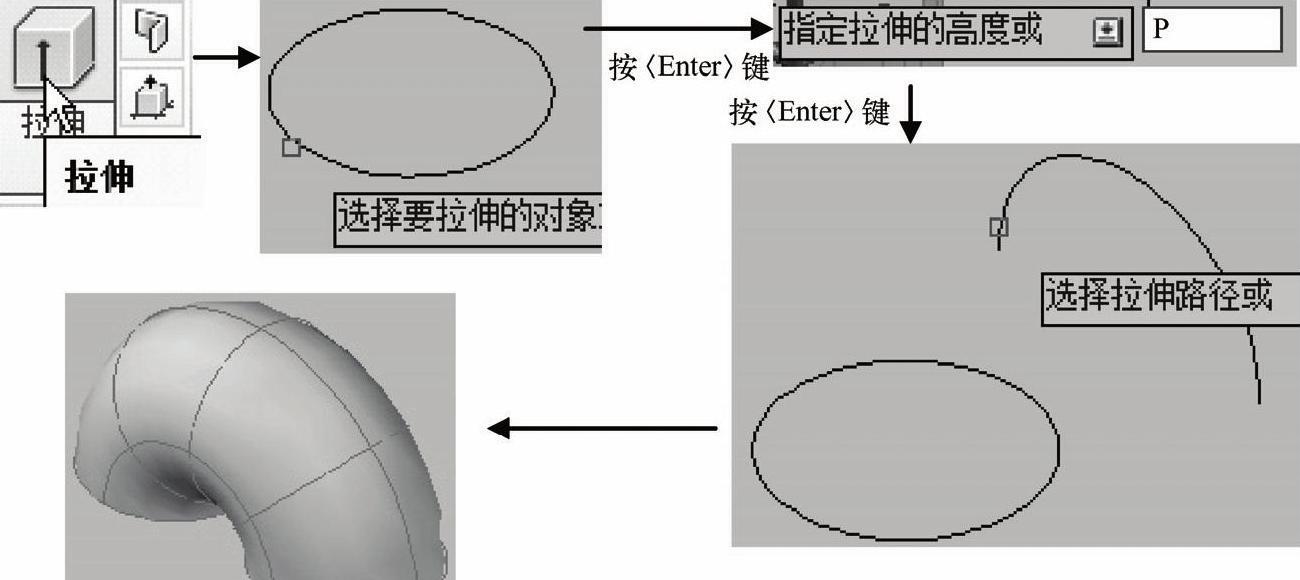

切换到俯视视角,先在俯视平面上绘制一个半径为5的圆,在左视平面上绘制一个半径为6的半圆弧。切换到东南等轴测视角,单击“拉伸”978-7-111-49664-9-Chapter10-69.jpg按钮,选择刚刚绘制的圆为拉伸对象按〈Enter〉键,输入P按〈Enter〉键,指定两点作为拉伸的方向和距离,完成绘图如图10-39所示。


图10-39 指定拉伸路径

提示:路径将移动到轮廓的质心,然后沿选定路径拉伸选定对象的轮廓以创建实体或曲面。

■倾斜角——指定拉伸的倾斜角。

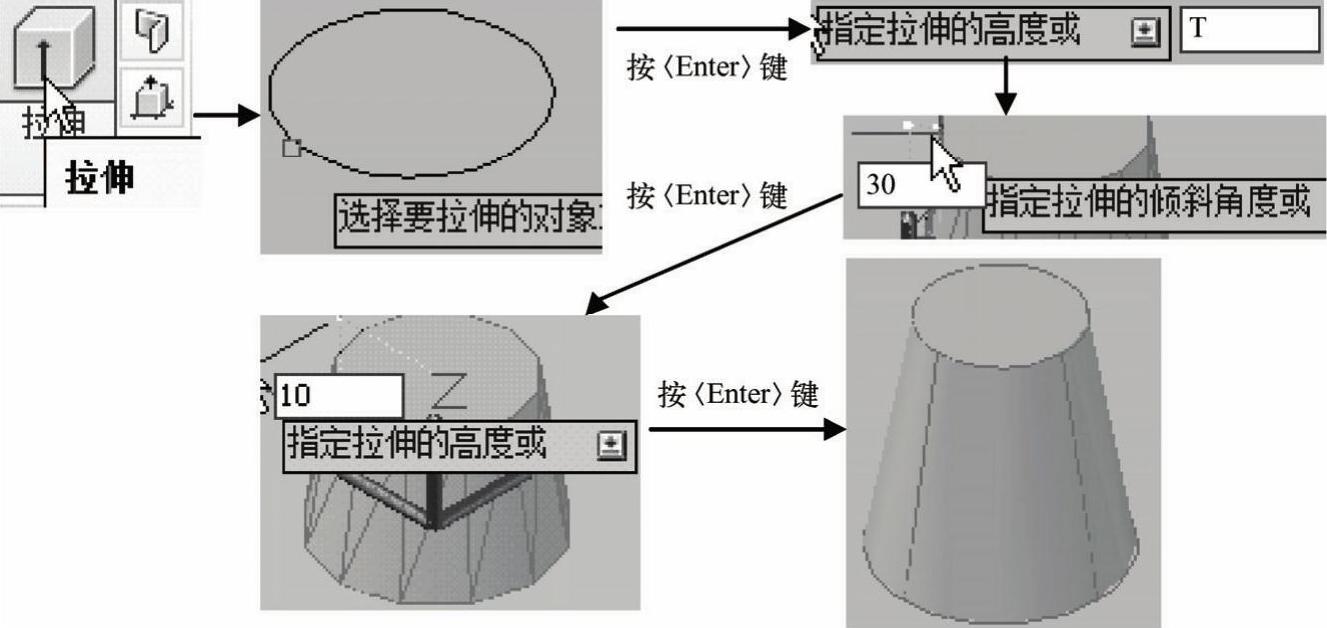

切换到俯视视角,先在俯视平面上绘制一个半径为5的圆。切换到东南等轴视角,单击“拉伸”978-7-111-49664-9-Chapter10-71.jpg按钮,选择刚刚绘制的圆为拉伸对象按〈Enter〉键,输入T按〈Enter〉键,输入倾斜角度“30”按〈Enter〉键,输入拉伸高度“10”按〈Enter〉键,完成绘图如图10-40所示。


图10-40 指定拉伸倾斜角度

其中,正角度表示从基准对象逐渐变细地拉伸,而负角度则表示从基准对象逐渐变粗地拉伸。默认角度0表示在与二维对象所在平面垂直的方向上进行拉伸。所有选定的对象和环都将倾斜到相同的角度。指定一个较大的倾斜角或较长的拉伸高度,将导致对象或对象的一部分在到达拉伸高度之前就已经汇聚到一点。

■表达式——输入公式或方程式以指定拉伸高度。
