在AutoCAD2014中球体绘制的方法如下。

●工具栏：“建模”→“球体”按钮。

●菜单栏：“绘图”→“建模”→“球体”。

●命令行：输入SPHERE。

执行操作后，命令行提示可以选择“中点”“两点（2P）”“三点（3P）”和“切点、切点、半径（T）”的选项。为了更好表现球体的形状，把视觉样式控件设置为“真实”。

■球心、半径——指定球心和半径来确定球体的位置和大小。

单击“球体”按钮，输入圆心横坐标“5”，按下〈Tab〉键，输入圆心纵坐标“5”，完成圆心的定位。在半径输入框里输入半径值“5”并按〈Enter〉键，即可绘制完成圆心坐标为（5，5，0），半径为5的球体，如图10-32所示。

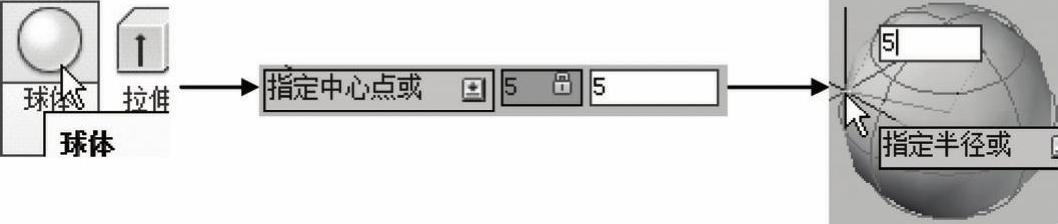

图10-32 球心，半径方式绘制球体

■球心、直径——指定球心和直径来确定球体的位置和大小。

单击“球体”按钮，输入圆心横坐标“5”，按下〈Tab〉键，输入圆心纵坐标“5”，完成圆心的定位。在半径输入框里输入D，在直径输入框里输入直径值“10”并按〈Enter〉键，即可绘制完成圆心坐标为（5，5，0），直径为10的球体，如图10-33所示。

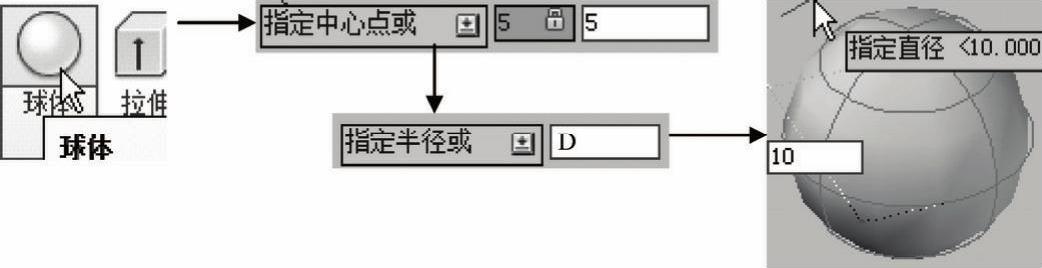

图10-33 球心，直径方式绘制球体

■三点——指定球上的三点来确定球的位置和大小。(www.daowen.com)

利用三点方式绘制圆，一般不单独使用，往往与三维对象捕捉配合使用。

单击“球体”按钮，命令行输入3P，激活其中的“三点”命令。利用对象捕捉分别捕捉圆上三点，如图10-34所示，即可绘制出经过这三个点的圆。

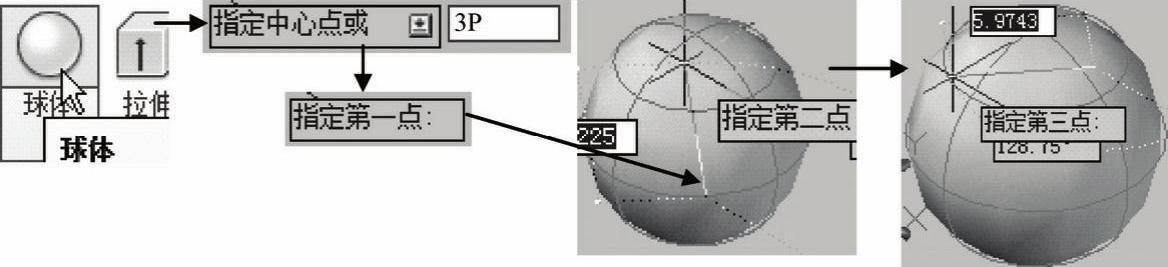

图10-34 三点方式绘制球体

■两点——以两点的连线为球的直径来绘制圆。

单击“球体”按钮，命令行输入2P，激活其中的“二点”命令。在弹出的“指定第一个端点”输入框里输入坐标（5，5）。然后在弹出“指定第二个端点”输入框时依次输入“8”“，”“8”，按下〈Enter〉键。即可完成以（5，5）和（8，8）为直径的两端点的球体的绘制，其中球体的被XOY面平分，如图10-35所示。

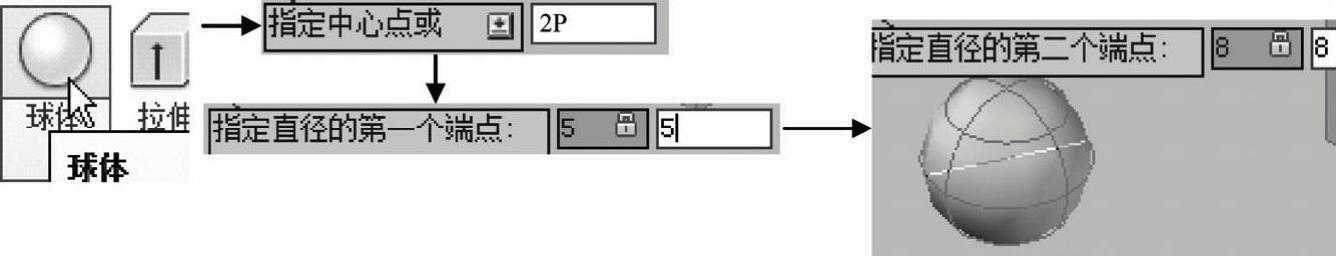

图10-35 二点方式绘制球体

■相切，相切，半径——用指定的半径创建与两个已有线条相切的球体。

单击“球体”按钮，命令行输入T，激活其中的“相切，相切，半径”命令。当弹出“指定第一个切点：”时，利用对象捕捉，选取第一个递延切点。出现“指定第二个切点：”时，捕捉第二个切点。然后在弹出的“指定圆的半径”输入框里输入半径值“5”。即可绘制出与两已有线条相切的，半径为10的球体，绘制结果如图10-36所示。

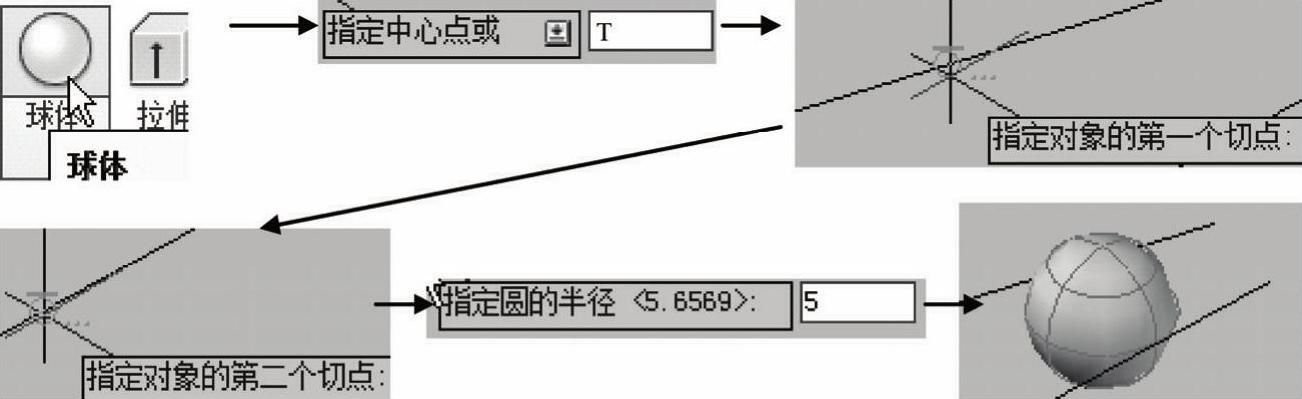

图10-36 “相切，相切，半径”方式绘制球的步骤与结果
